be quiet! präsentiert mit der neuen Light Loop eine All-In-One-Wasserkühlung, die durch einen einzigartigen beleuchteten ARGB-Kühlblock besticht. Darüber hinaus kommen die neu entwickelten Light Wings LX 120 mm PWM Hochgeschwindigkeitslüfter zum Einsatz, welche insgesamt bis zu 64 LEDs integrieren. Um eine maximale Lebensdauer sicherzustellen, ist der Radiator mit einem Nachfüllstutzen ausgestattet und wird zusammen mit einer Flasche Kühlflüssigkeit geliefert. Zur Optimierung der Kühlleistung für AMD Ryzen Prozessoren der Serien 7000 und 9000 wird das AMD-Montage-Kit zusätzlich zur zentrierten Version um eine Option mit einem Offset von 8 mm erweitert angeboten. Die Verfügbarkeit besteht in den Farbvarianten Schwarz und Weiß sowie in den Größen 240 und 360 mm. Im Rahmen dieses Tests möchten wir nun ergründen, welche Leistungsfähigkeit diese Wasserkühlung in ihrer Ausführung von 360 mm in Schwarz bietet.
Verpackung, Inhalt, Daten
Verpackung
Die Light Loop 360 wird in einem schwarzen Karton geliefert. An der Vorderseite ist die Wasserkühlung abgebildet, zudem befindet sich im oberen rechten Bereich das be quiet! Logo sowie der Schriftzug „Light Loop 360 mm“ in grauer Farbe. Auf der Rückseite werden die Hauptmerkmale durch vier zusätzliche Abbildungen sowohl in Englisch als auch in Französisch hervorgehoben.
An einer der Stirnseiten wird die Unternehmensgeschichte von be quiet! in drei verschiedenen Sprachen dargeboten und auf die Fertigung in Deutschland hingewiesen. Des Weiteren sind die Spezifikationen übersichtlich in tabellarischer Form dargestellt. Im Gegensatz dazu ist auf der gegenüberliegenden Seite lediglich das be quiet! Logo im oberen rechten Bereich sowie dem Schriftzug „Light Loop 360 mm“ in grauer Farbgebung zu finden.
Inhalt
Zurück
Vor

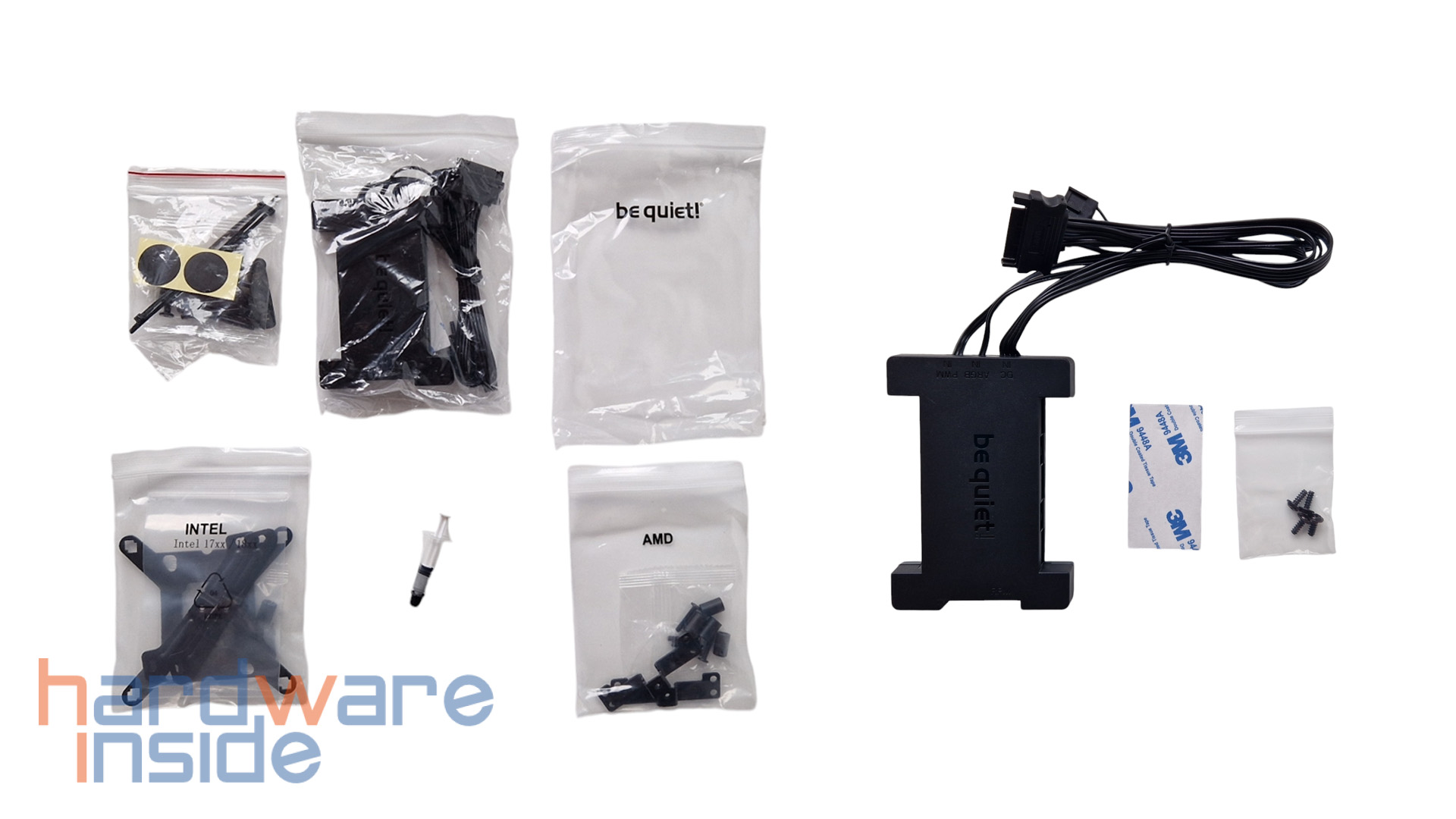

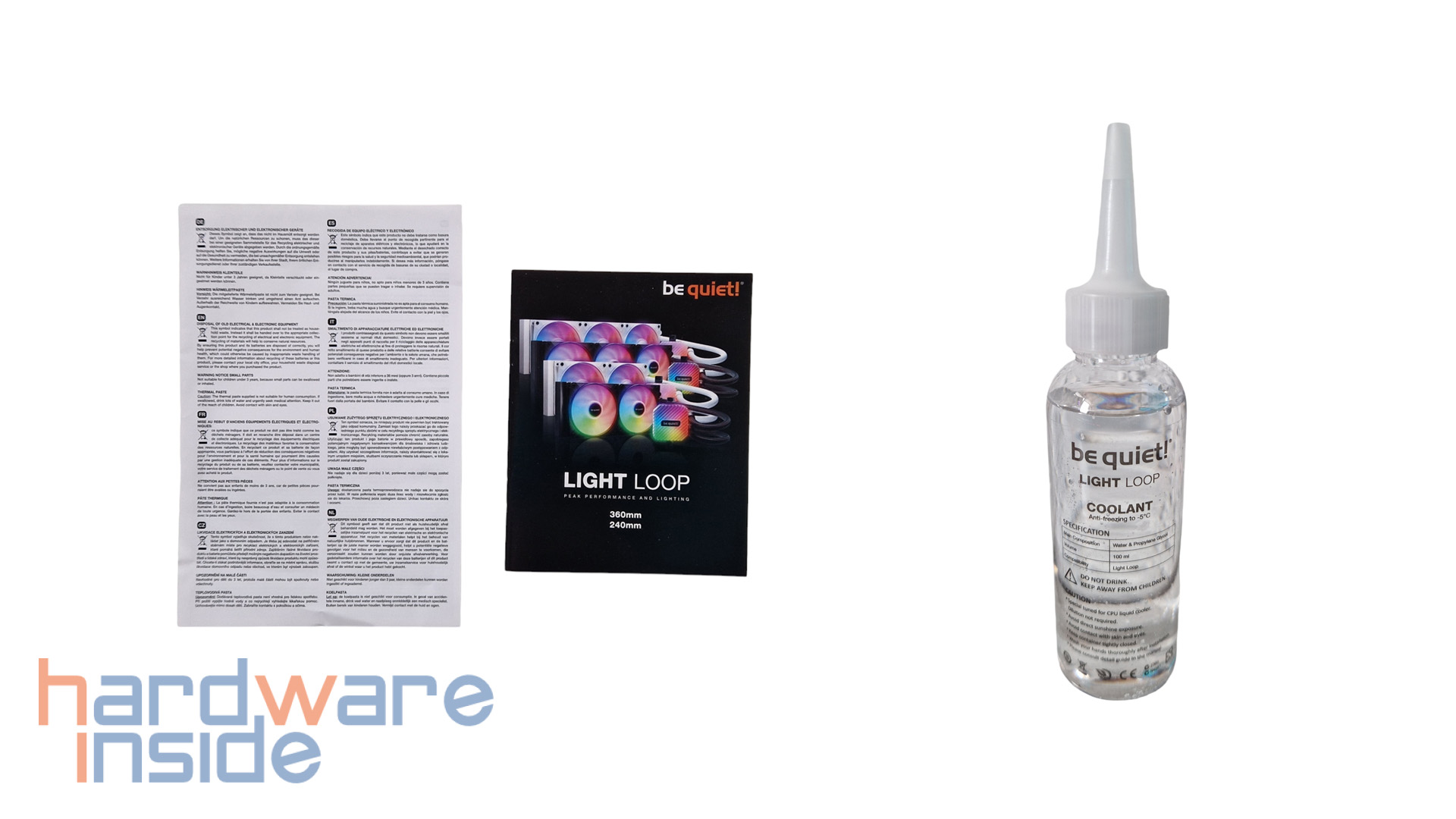

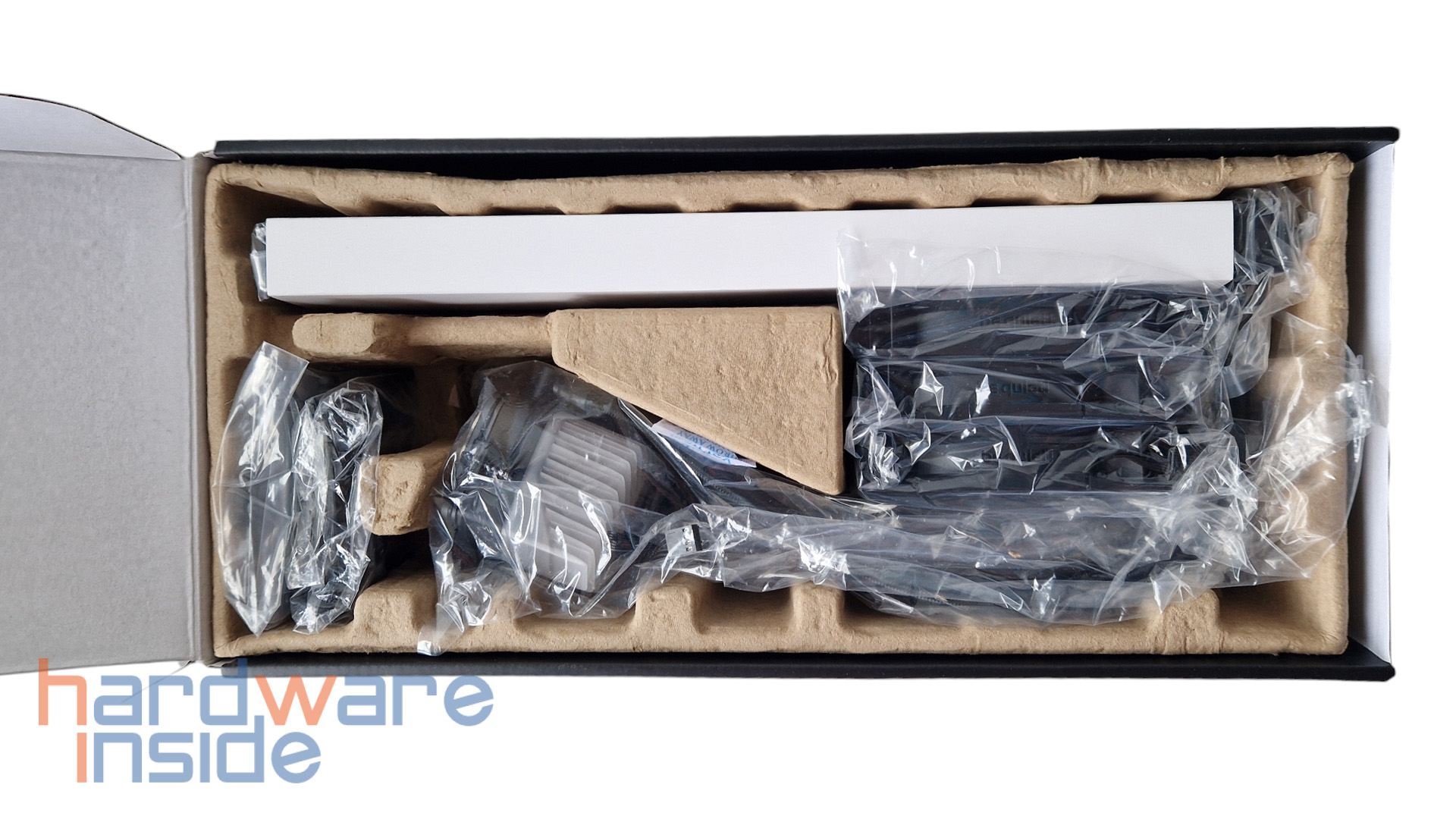

Neben der Light Loop 360, die sicher in zwei Plastikbeuteln verpackt ist, wird der Radiator zusätzlich von einer Kartonage geschützt. Außerdem befindet sich noch folgendes Zubehör im Lieferumfang:

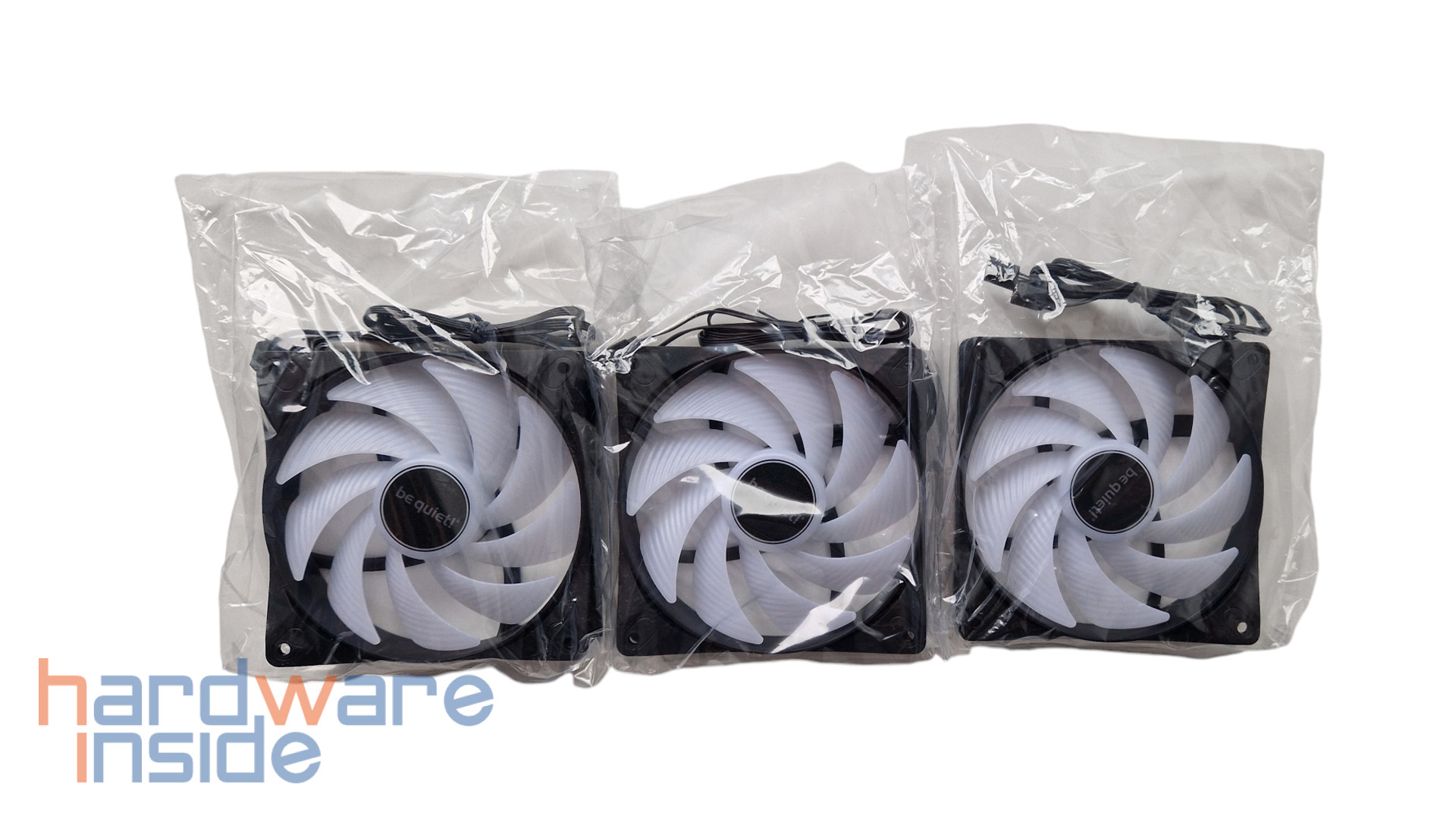

3x Light Wings LX 120 mm PWM Lüfter (einzeln verpackt)
1x ARGB-PWM-Hub
1x 3M beidseitiger Klebestreifen (zur Befestigung des ARGB-PWM-Hubs im Gehäuse)
Geschwindigkeit: 2900 U/min Pumpenanschluss: 4-Pin PWM 5 V ARGB
Lüfter
Lüftergröße: 120 x 120 x 25 mm MTTF: 60.000 Stunden Drehzahl: 2100 U/min 4-Pin PWM 5 V ARGB
Details
Light Wings LX 120 mm PWM

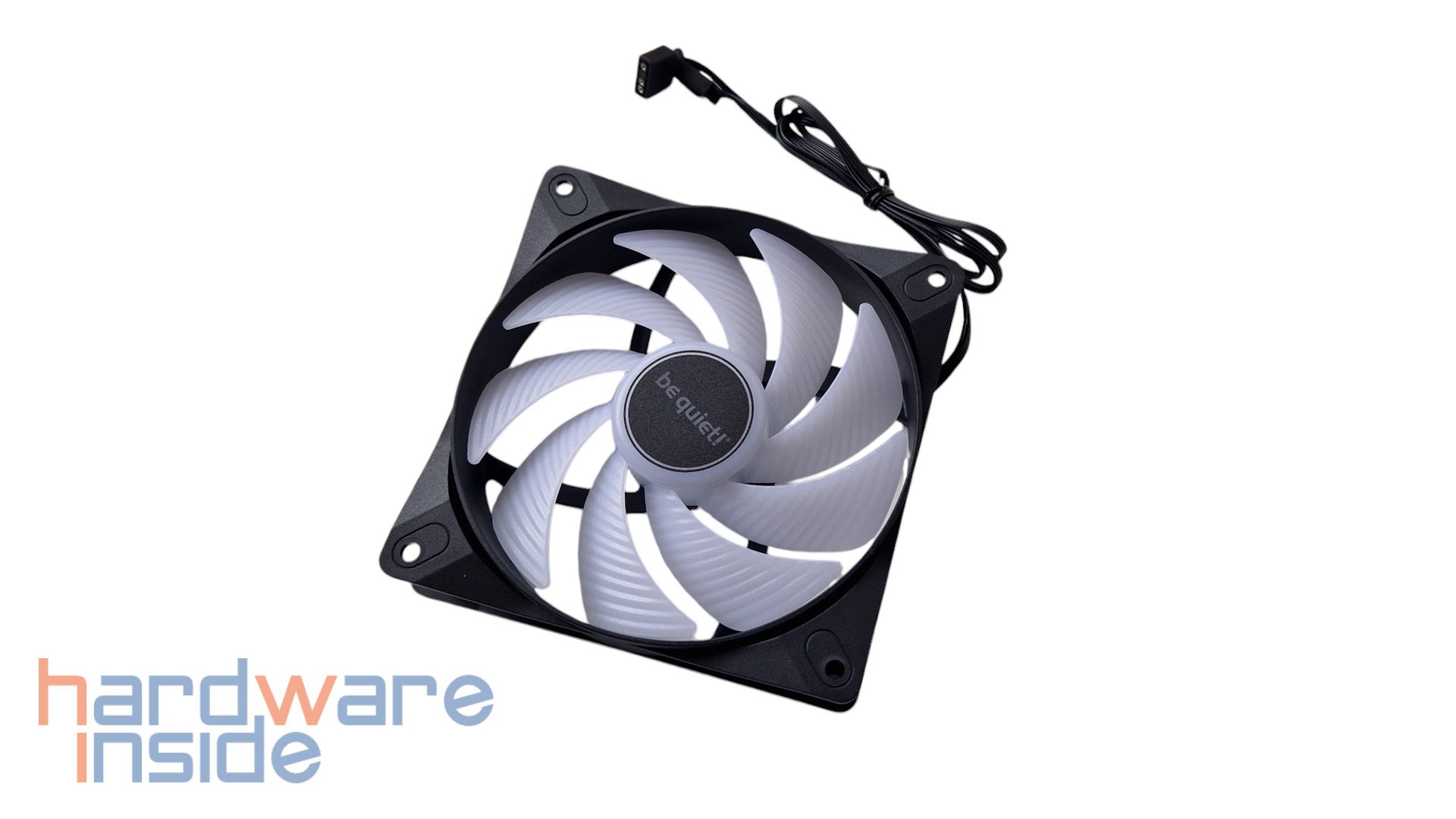

Der Lüfterrahmen des Light Wings LX 120 mm PWM ist komplett in Schwarz gehalten, passend dazu die milchig weißen Lüfterblätter, die mit einer leichten Transparenz versehen sind. Der Light Wings LX 120 besitzt laut Hersteller eine angegebene Drehzahl von 2100 U/min und das mit max. 60.000 Betriebsstunden. Außerdem sind die verbauten LEDs in zwei Ringen à 8 LEDs angeordnet: Die unteren 8 LEDs strahlen seitlich nach außen und die oberen 8 LEDs sind nach oben gerichtet. Dadurch werden beeindruckende und mehrschichtige Effekte ermöglicht. Uns wurde vorab vom Hersteller mitgeteilt, dass die Testmuster eventuell leicht dezentrierte Aufkleber auf den Lüftern aufweisen; dies war jedoch bei unseren getesteten Modellen nicht der Fall. Es wurde bestätigt, dass dieses Problem bei den Verkaufsmodellen behoben wurde.
Die bereits werkseitig an allen vier Ecken installierten Vibrationsdämpfer sind in der typischen Positionierung angeordnet und stehen nicht erhöht, wie man es sonst so kennt, um die im Betrieb entstehenden Vibrationen am Radiator zu minimieren oder zu verhindern. In der zentralen Position der Lüfternabe befindet sich das be quiet-Logo in Form eines Aufklebers.
Rückseitig wird die Motorhalteplatte von vier Streben gehalten. Ein Aufkleber gibt Auskunft über die Modellbezeichnung, den Drehzahlbereich des Lüfters, die Betriebsspannung und den Nennstrom. Angeschlossen werden die Light Wings LX 120 Lüfter über ein prägnantes Kabelanschlusskonzept und via Hub (dazu kommen wir noch).
Die Light Wings LX 120 Lüfter verfügen seitlich am Rahmen über einen 4-Pin PWM sowie einen +5 V ARGB Stecker, die unkompliziert über dem mitgelieferten ARGB-PWM-Hub verbunden werden können. Gleichzeitig wird dadurch das Kabel-Management vereinfacht.
ARGB – PWM – HUB
Zurück
Vor

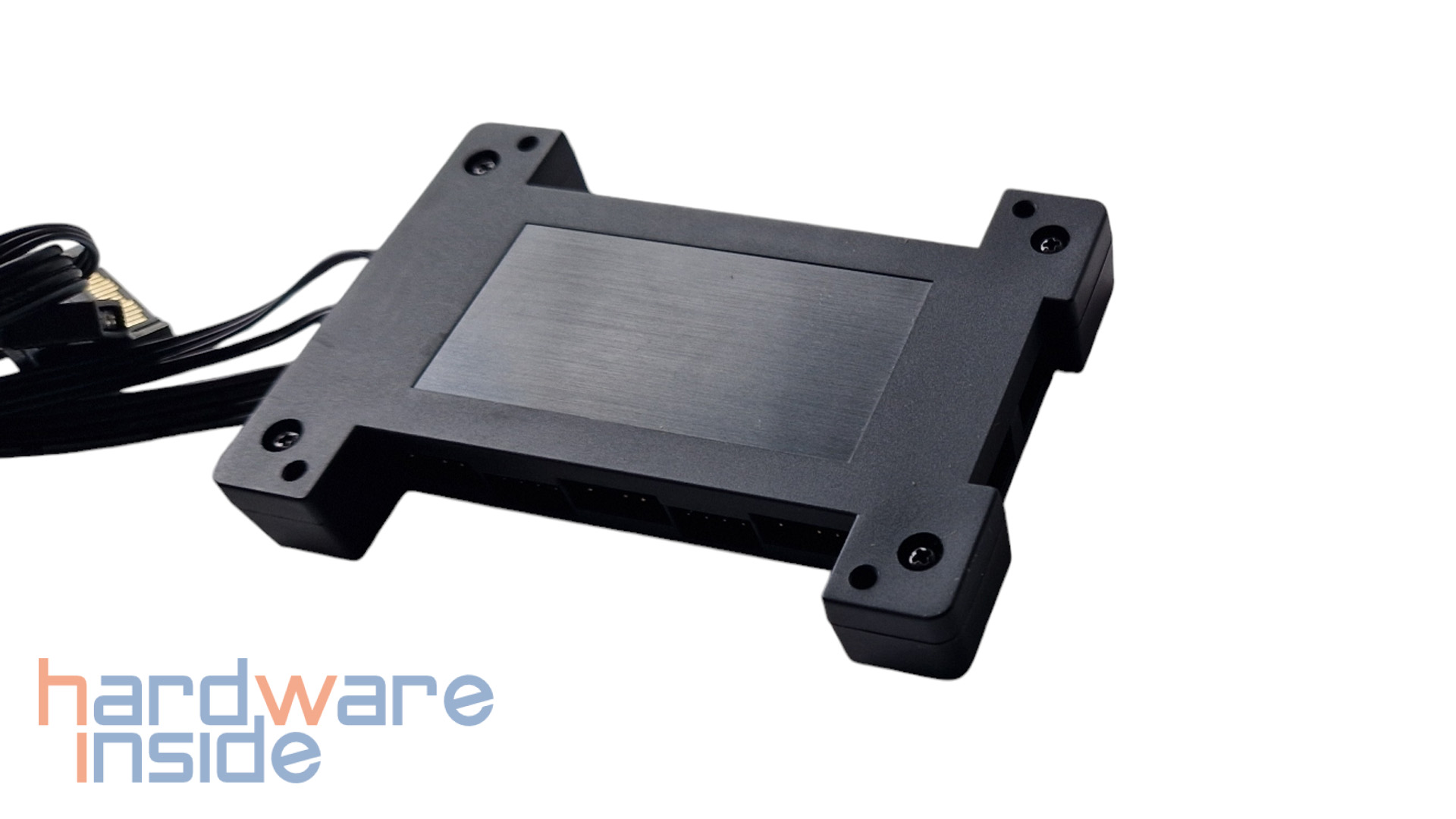

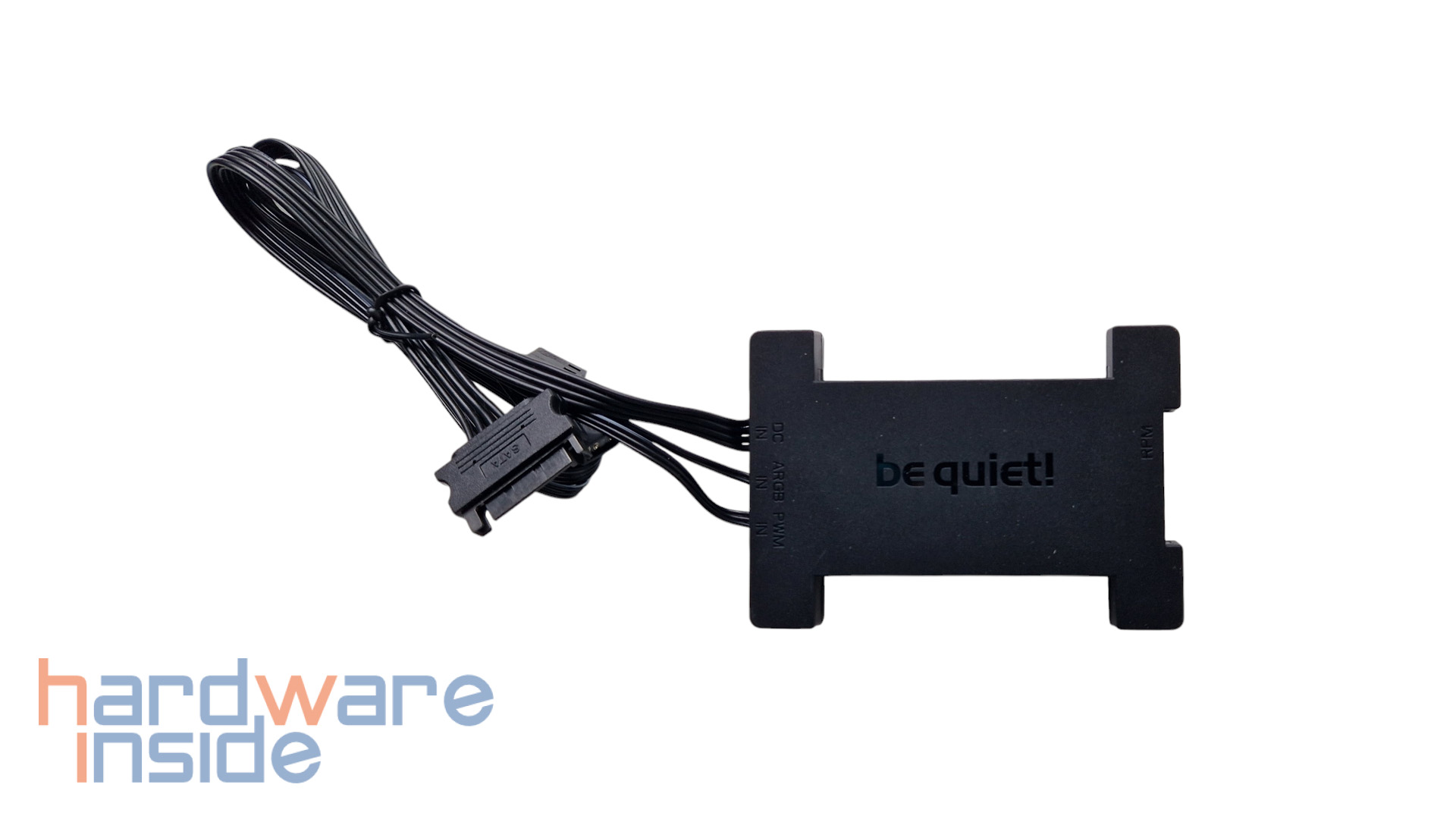

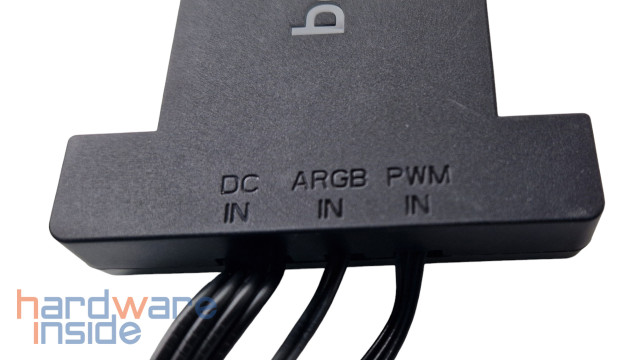

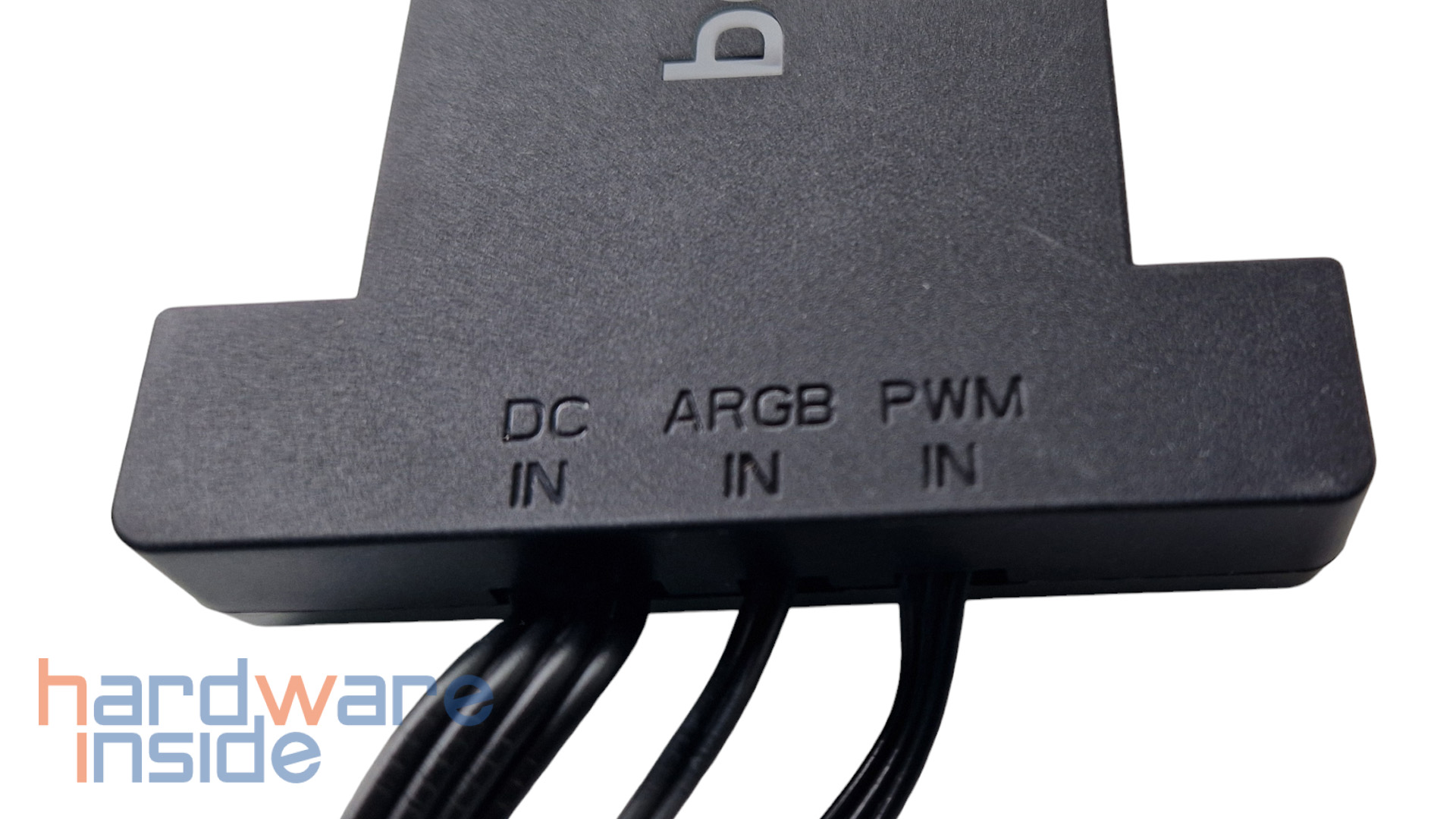

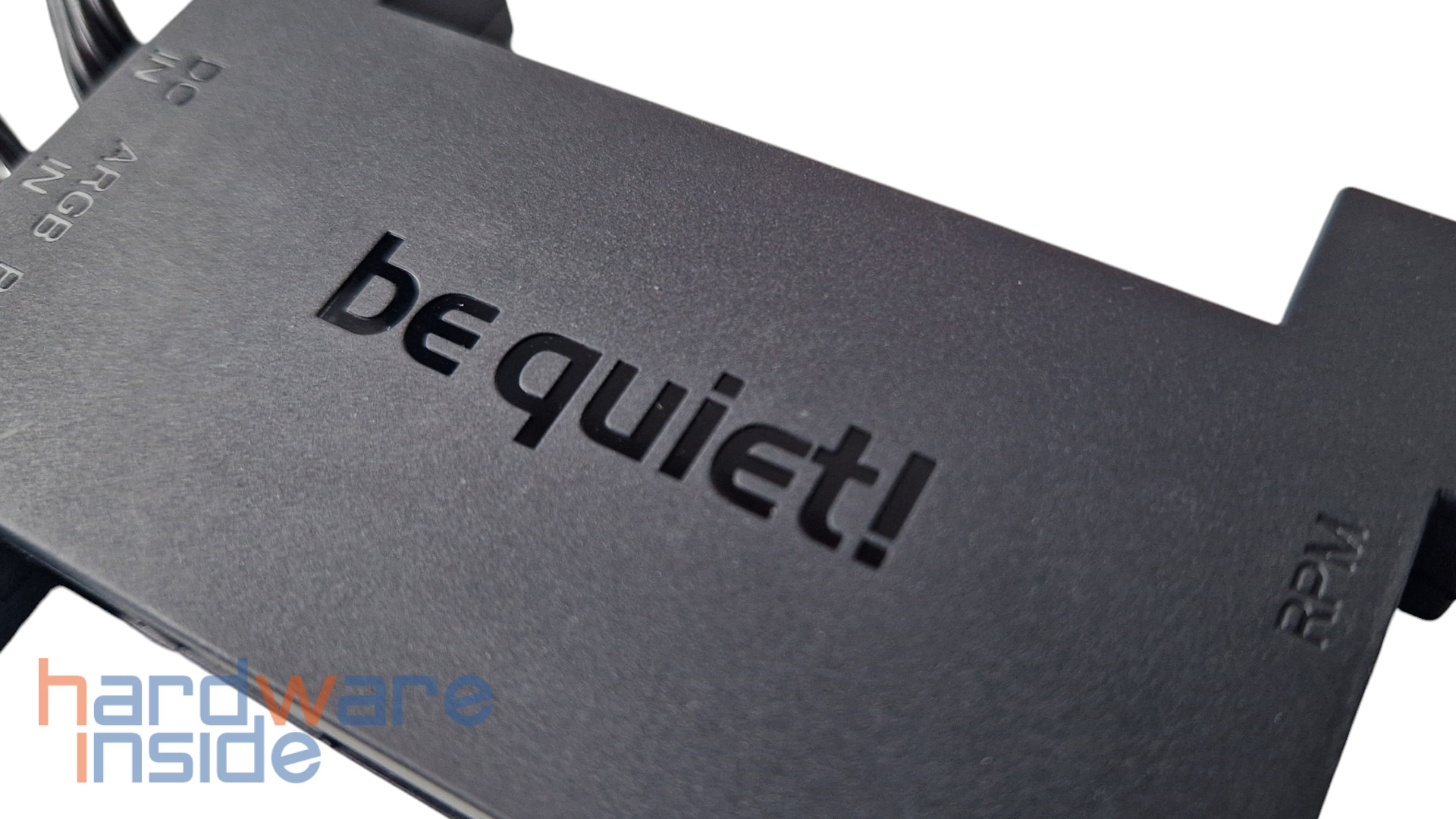

Der mitgelieferte ARGB-PWM-Hub ermöglicht den Anschluss von bis zu sechs Geräten. Hierfür stehen drei +5V-3-Pin-Anschlüsse sowie drei 4-Pin PWM-Anschlüsse zur Verfügung. Der Anwender hat somit die Möglichkeit zusätzlich zwei Lüfter für A/RGB sowie eine Lüftersteuerung anzuschließen, welche über die proprietäre Software des Herstellers gesteuert und modifiziert werden kann. Die Energieversorgung erfolgt über einen SATA-Anschluss.
Pumpengehäuse
Das Pumpengehäuse der Light Loop ist unterhalb in einem Grau-Ton und oberhalb mit einem weiß milchigen Gitter gestaltet. In dem Block befinden sich insgesamt 16 LEDs, was der gleichen Anzahl wie bei den Light Wings LX 120 mm PWM Hochgeschwindigkeitslüftern entspricht. Dies ermöglicht eine perfekte Synchronisation der Farbeffekte zwischen dem Block und den Lüftern. Die Light Loop ist in den Ausführungen von entweder 360 mm oder 240 mm erhältlich. Zudem werden die Kühlanforderungen eines AMD Ryzen 9- sowie Intel Core i9-Prozessors erfüllt. Innerhalb des Kühlblocks erhöht die Jet Plate den Druck der Kühlflüssigkeit, wodurch sowohl eine verbesserte Leistung als auch eine optimale Verteilung über die Cold Plate mit hoher Lamellendichte gewährleistet werden können. Ein fortschrittlicher integrierter Schaltkreis im Motor der Pumpe minimiert Schaltgeräusche und sorgt für ein geringes Geräuschniveau.
Die Montage für Intel sowie AMD ist relativ einfach, da der Rahmen inkl. Kreuzschlitzschraube sowie Feder bereits ab Werk am Pumpengehäuse montiert ist, welches dem Anwender doch die Montage erleichtert.

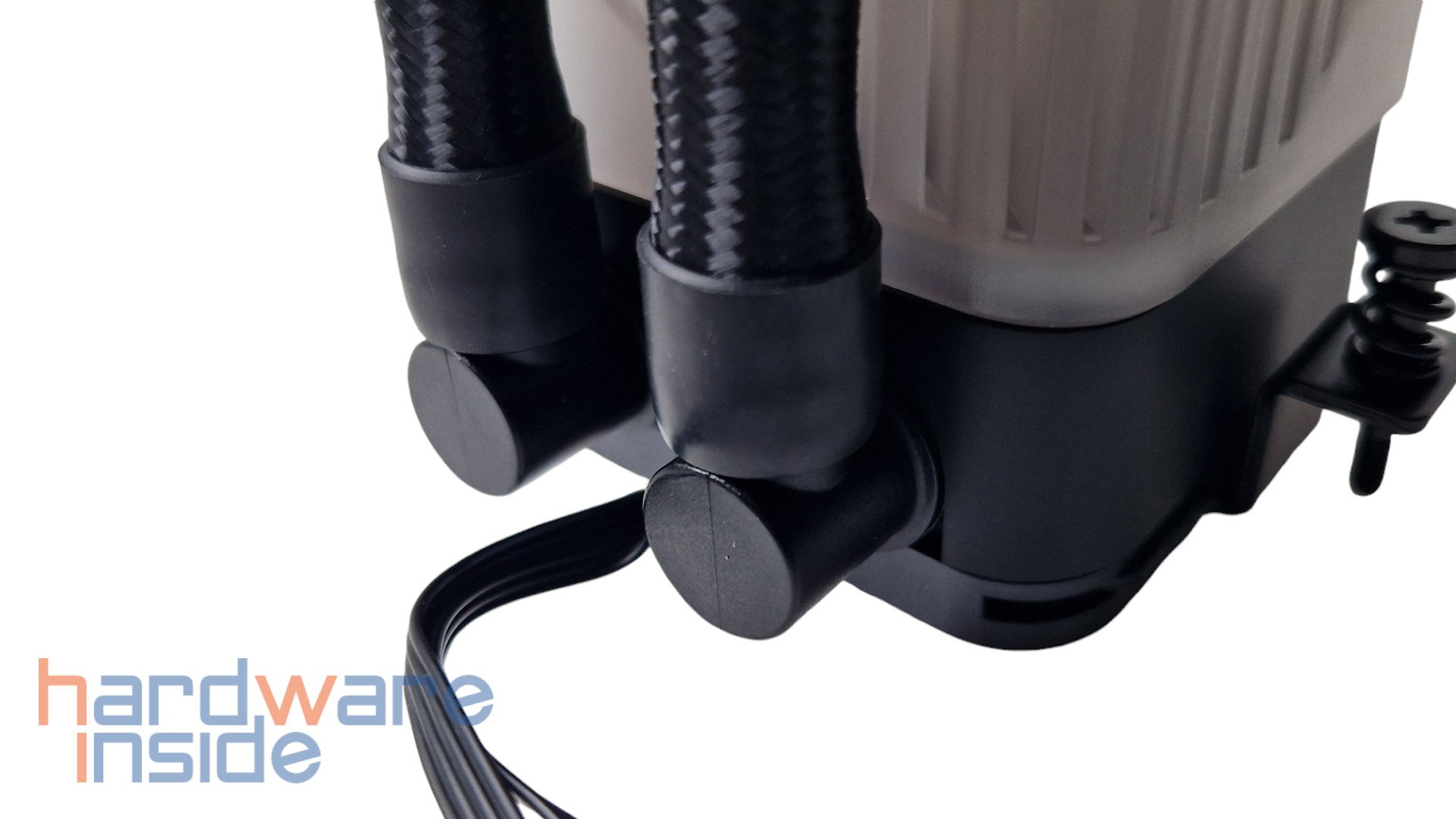

Die am Pumpengehäuse angebrachten, gesleevten Schläuche sind mittels 90° Fittingen fixiert, was einerseits den Installationsprozess erleichtert und andererseits eine höhere Flexibilität der 350 mm langen Schläuche beim Einbau der AiO ermöglicht.

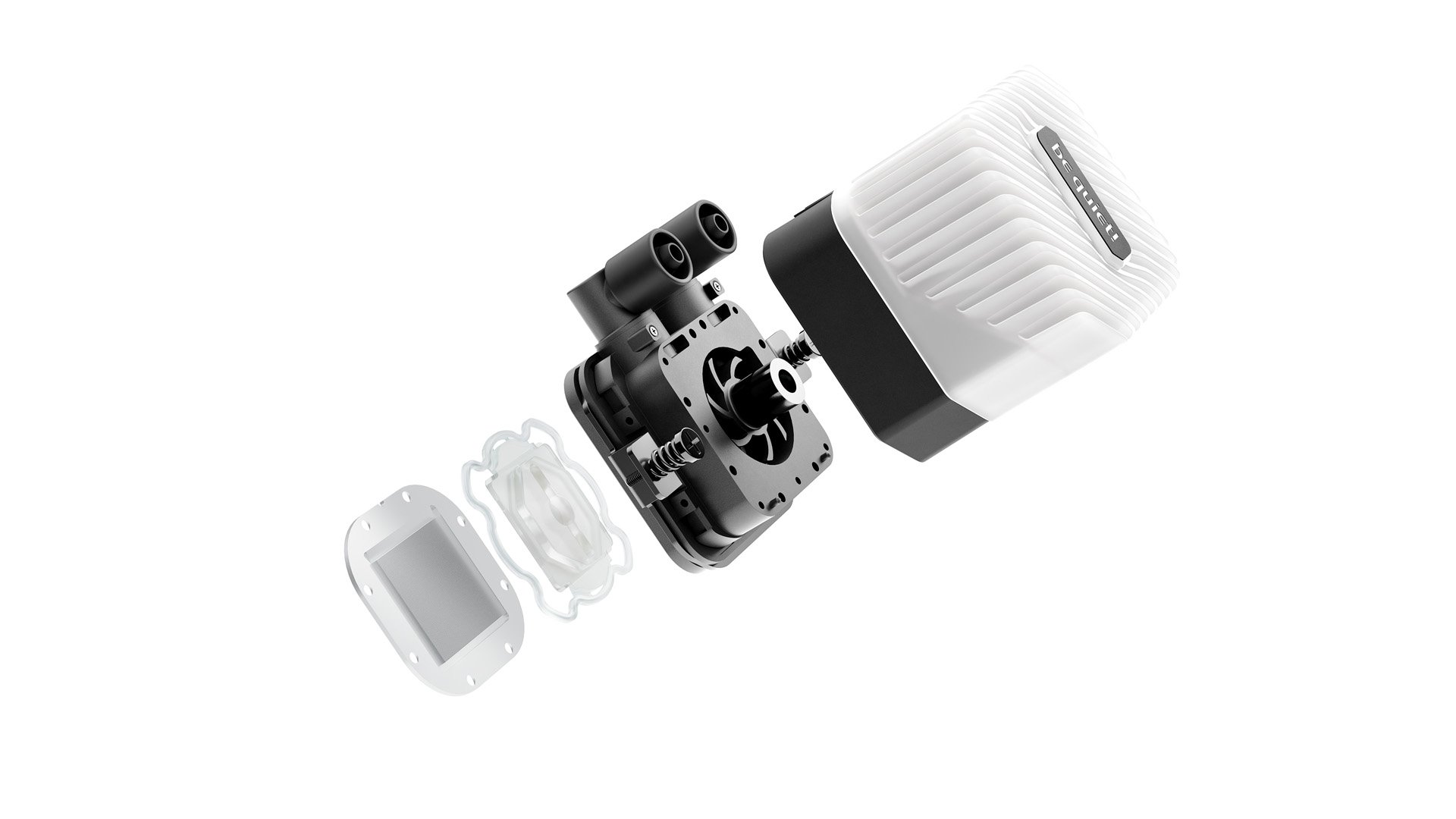

Der Aufbau des Wasserblocks sowie des Pumpengehäuses setzt sich aus vielen einzelnen Komponenten zusammen. Auf dem Bild sind die einzelnen Blöcke noch mal übersichtlich dargestellt.
Auf dem aus Nickel gefertigten Kühlerboden befindet sich ab Werk eine Schutzfolie, dies schützt ihn vor etwaigen Berührungen. Diese sollte natürlich vor dem Einbau entfernt werden.
Radiator
Zurück
Vor

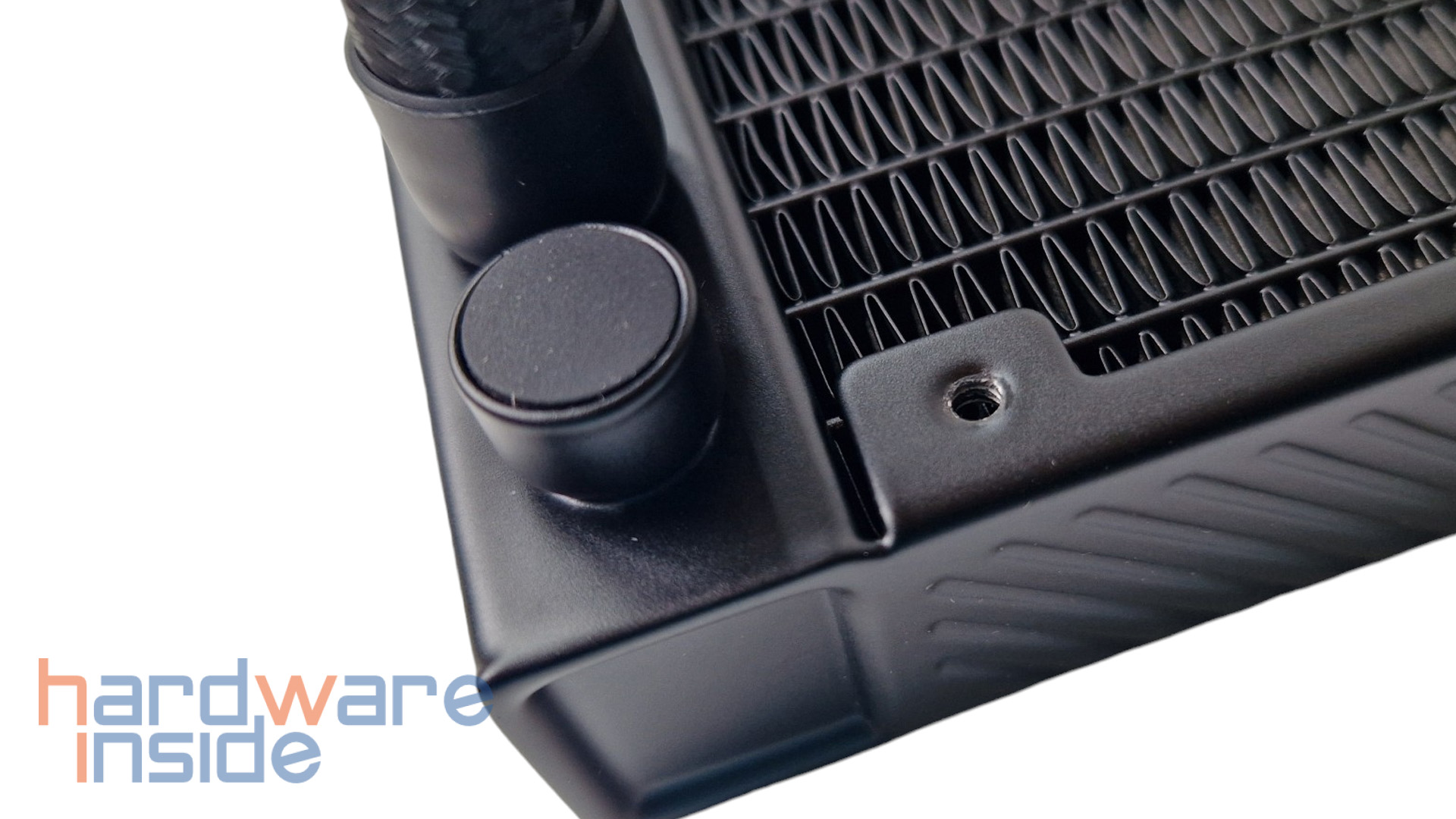

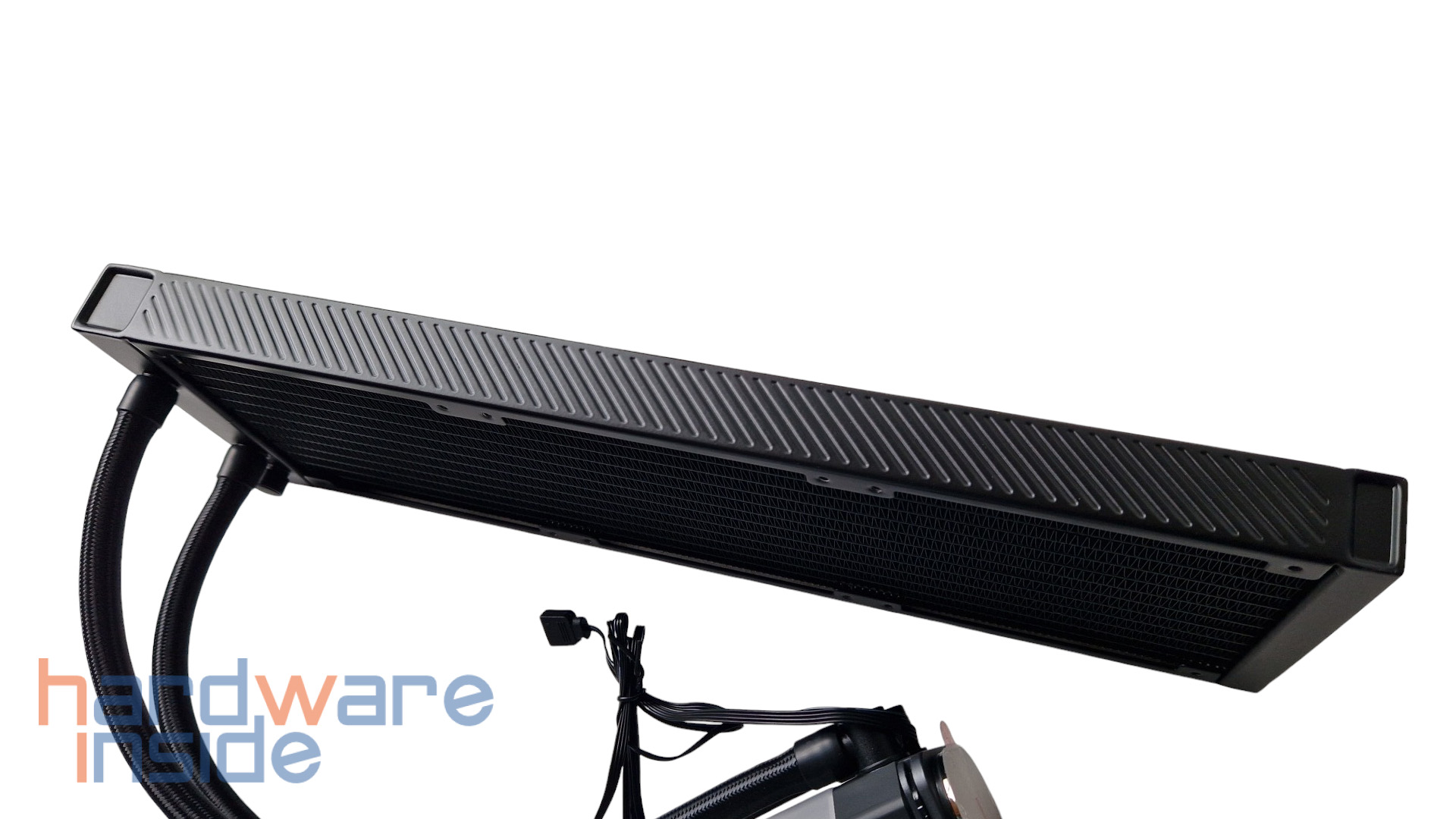

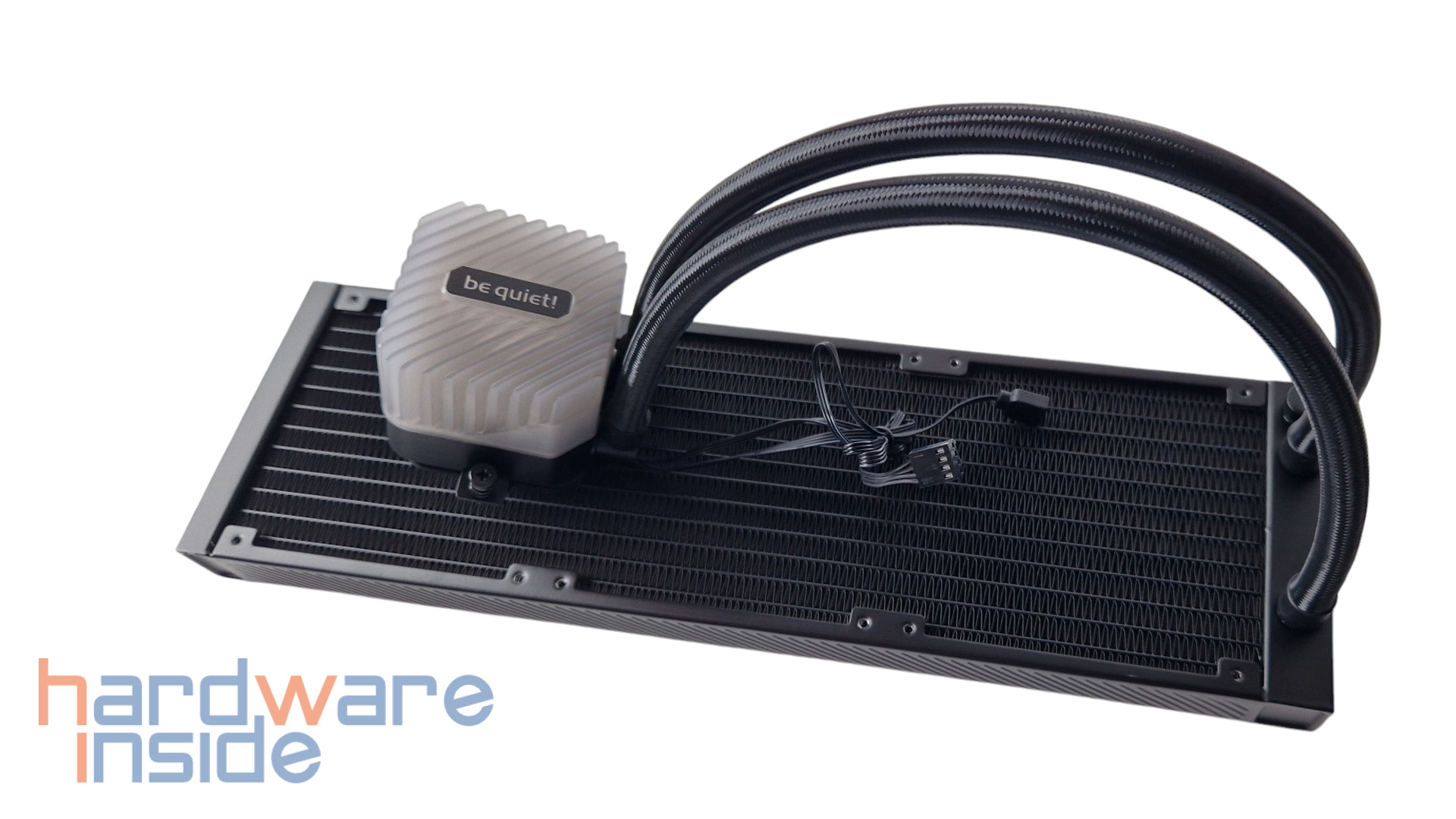

Mit einer Stärke von nur 27 mm bietet der Radiator einen schlankeren Aufbau als die gängigen Modelle mit einer Dicke von etwa 38 mm. Um die Lebensdauer des Geräts zu maximieren, verfügt er über einen praktischen Nachfüllstutzen, den man einfach herausdrehen kann; so lässt sich jederzeit bequem nachfüllen – dafür steht die beiliegende Flasche COOLANT zur Verfügung. Zudem messen die Schläuche eine Länge von insgesamt 350 mm und besitzen eine robuste geflochtene Nylonbeschichtung (gesleevt), was ihnen ein elegantes sowie hochwertiges Erscheinungsbild verleiht.

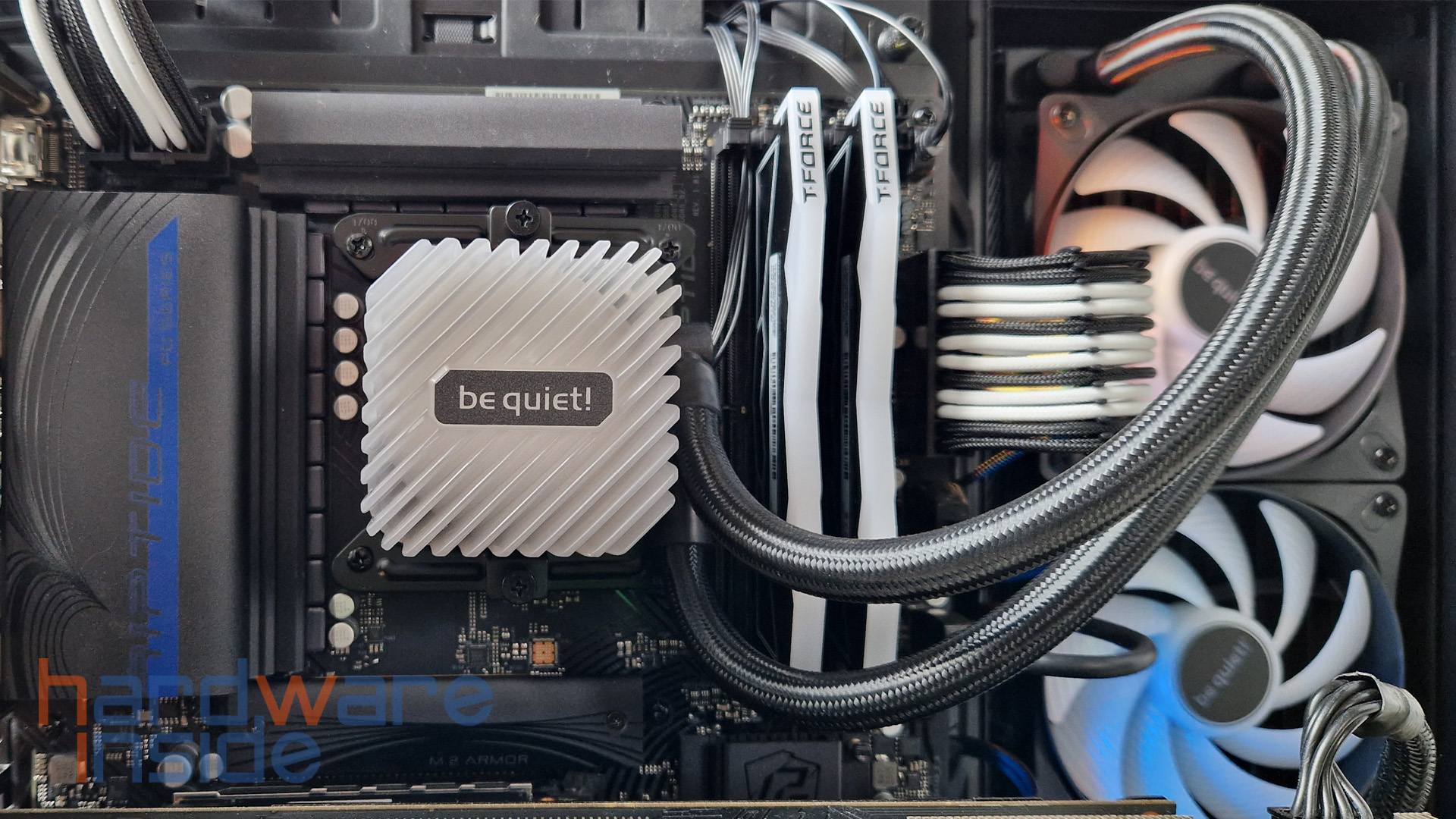

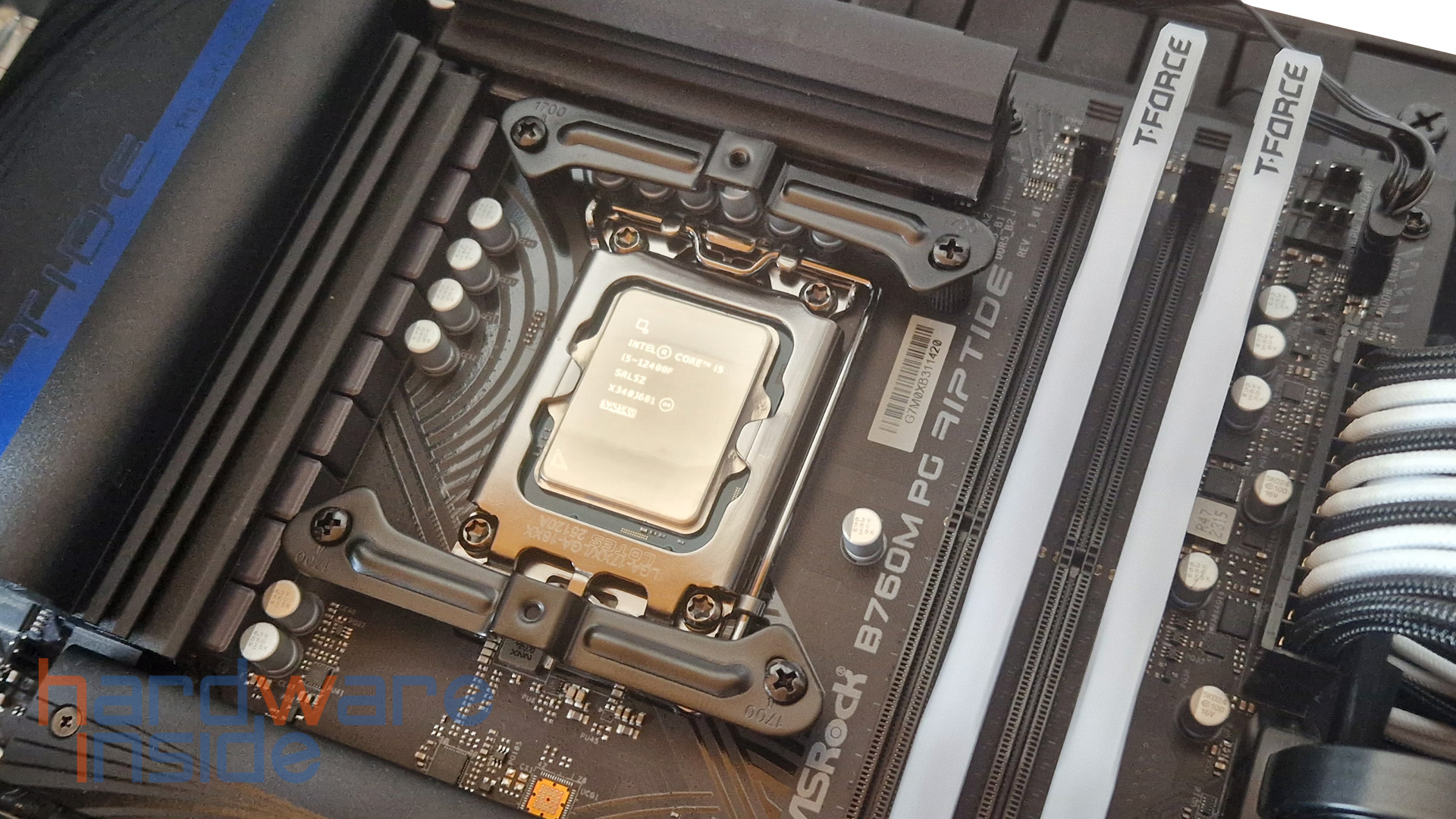

Die Installation verläuft reibungslos und unkompliziert. Die im Lieferumfang enthaltene Backplate wird unter Verwendung der Arretierung sowie der Unterlegscheiben entsprechend dem gewählten System (Intel oder AMD) montiert; in diesem Fall handelt es sich um den LGA 1700 Sockel. Bevor der Kühler seinen Platz findet, sollte die Folie unterhalb des Wasserblocks entfernt werden. Anschließend wird die bereitgestellte Wärmeleitpaste aufgetragen, gefolgt von einer Fixierung des Kühlkörpers mittels zweier Schrauben. Verbaut wird die AIO rechts neben dem Mainboard-Tray. Alle erforderlichen Kabel werden über den mitgelieferten ARGB-PWM-Hub den wir rückseitig mit dem 3M Klebepad angebracht haben angesachlossen und werden zum Schluss noch einmal alle angeschlossenen Kabel gegen kontrolliert, -fertig.
Temperaturen

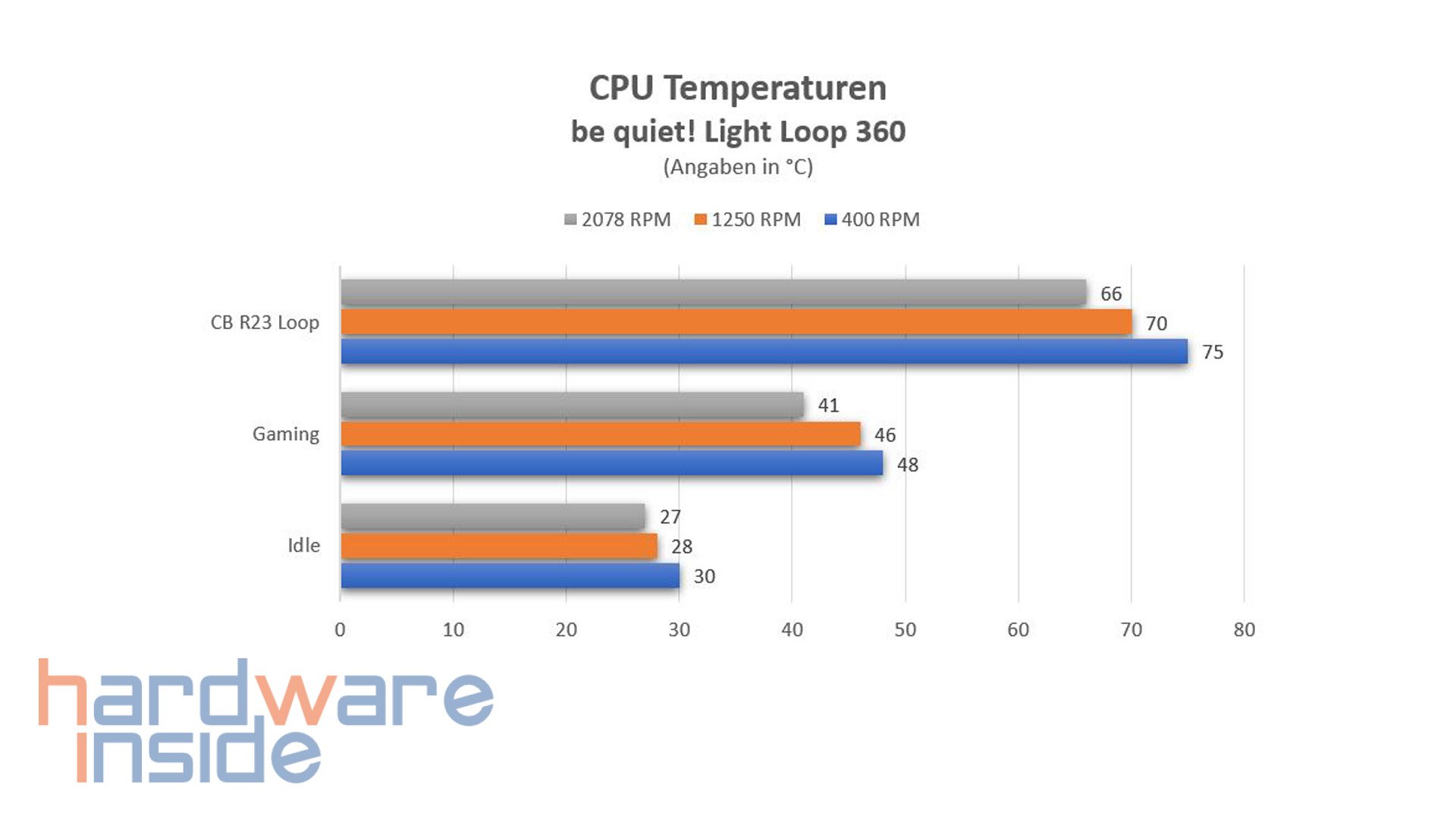

Für den Test nutzen wir das LIAN LI O11 VISION BLACK zur Gewährleistung eines optimalen Luftstroms. Hierbei sind im unteren Bereich drei Lüfter mit einem Durchmesser von jeweils 120 mm installiert sowie ein weiterer Lüfter gleicher Dimension an der Rückseite des Gehäuses. Diese Konfiguration sollte bei der Analyse der gleich präsentierten Temperaturwerte Berücksichtigung finden. Der verbaute Intel Core i5-12400F wurde auf bis zu 5,5 GHz auf den ersten beiden Kernen getaktet, während die Kerne drei und vier bei maximaler Frequenz von bis zu 5,2 GHz arbeiten; Kerne fünf und sechs erreichen bis zu einem Takt von 5 GHz. Die Drehzahlen der installierten Light Wings LX PWM-Lüfter (120 mm) werden durch die Software des Mainboards gesteuert: diese sind entsprechend auf Werte von 400 U/min, 1250 U/min sowie maximal 2078 U/min (100 %) eingestellt; zudem rotieren die Gehäuselüfter konstant bei 750 U/min. Für unsere Tests verwenden wir Cinebench R23 in einem Loop über einen Zeitraum von 30 Min.; im Gaming-Bereich fiel unsere Wahl auf STAR WARS OUTLAWS ebenfalls für dieselbe Zeitspanne. Schließlich wird der Idle-Bereich durch alltägliche Tätigkeiten wie surfen, Datenverarbeitung, Office etc. ausgeübt.
Die von uns ermittelten Werte im Bereich der Temperatur stellen Ist-Werte sowie Durchschnittstemperaturen dar und können in Abhängigkeit von der eingesetzten Hardware variieren. Hinsichtlich der Geräuschentwicklung ist zu beachten, dass diese stets subjektiv wahrgenommen wird; die Lautstärkeempfindung ist individuell und hängt vom persönlichen Gehör ab.
Beleuchtung

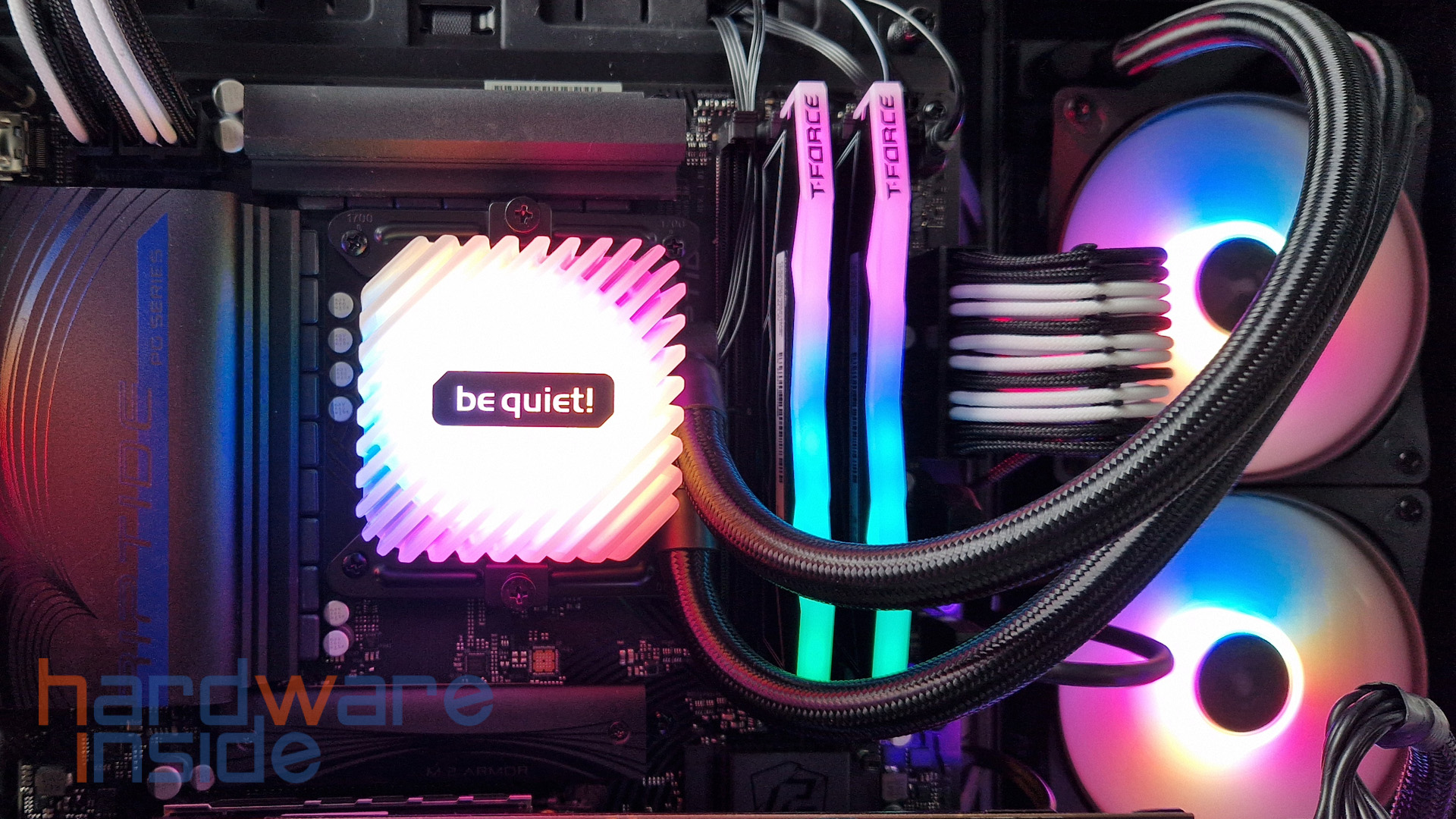

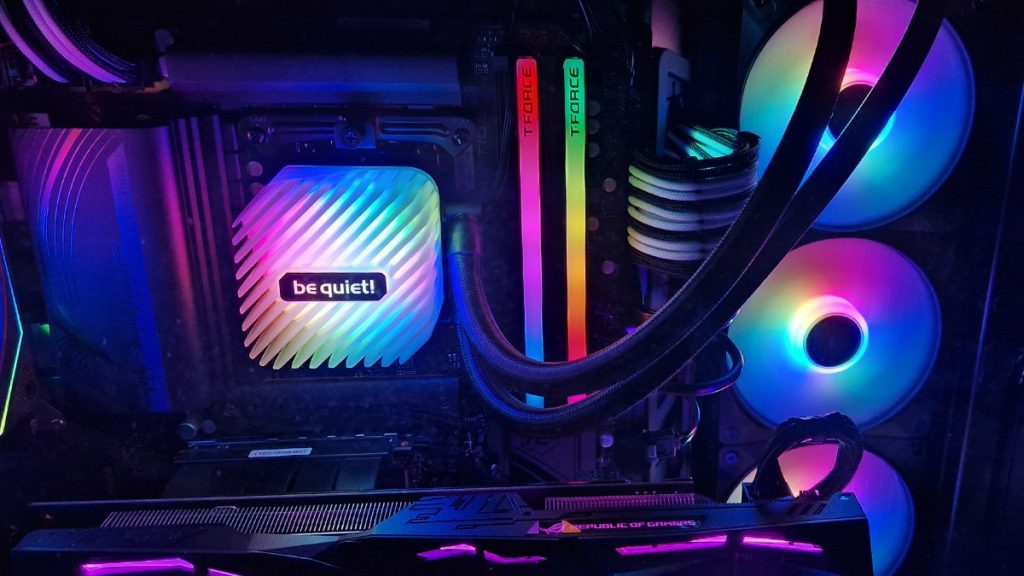

Im nachfolgenden möchten wir euch ein kleines Video mit den strahlenden und vielfarbigen Lichteffekte nicht vorenthalten. Die ausgewogenen Farbtöne präsentieren sich äußerst ansprechend und werden zum Blickfang im Inneren des Gehäuses.
Fazit
Mit der Light Loop hat bequiet! eine leistungsstarke All-in-One-Wasserkühlung entwickelt, die sowohl durch ihre Performance als auch durch ihre Effizienz besticht. Die im Lieferumfang enthaltenen Light Wings LX 120 mm PWM Lüfter überzeugen ebenfalls durch ihre Fähigkeit und dies auch im unteren Drehzahlbereich. Um die Lebensdauer des Systems zu maximieren, verfügt der Radiator über einen Nachfüllstutzen und wird zusammen mit einer Flasche Kühlflüssigkeit geliefert. Das Gesamtpaket wird zudem durch den beiliegenden ARGB-PWM-Hub ergänzt, an den bis zu sechs Geräte angeschlossen werden können. Zum gegenwärtigen Zeitpunkt liegt uns jedoch kein Listenpreis vor; dieser wird zeitnah nachgereicht. Aufgrund des umfassenden Angebots vergeben wir dieser AIO unseren Leistungsaward.
Pro:
+ ARGB-Beleuchtung + gute bis sehr gute Kühlleistung + einfache Montage + Individuelle farbliche Gestaltung + ARGB-PWM-Hub + Verarbeitung
