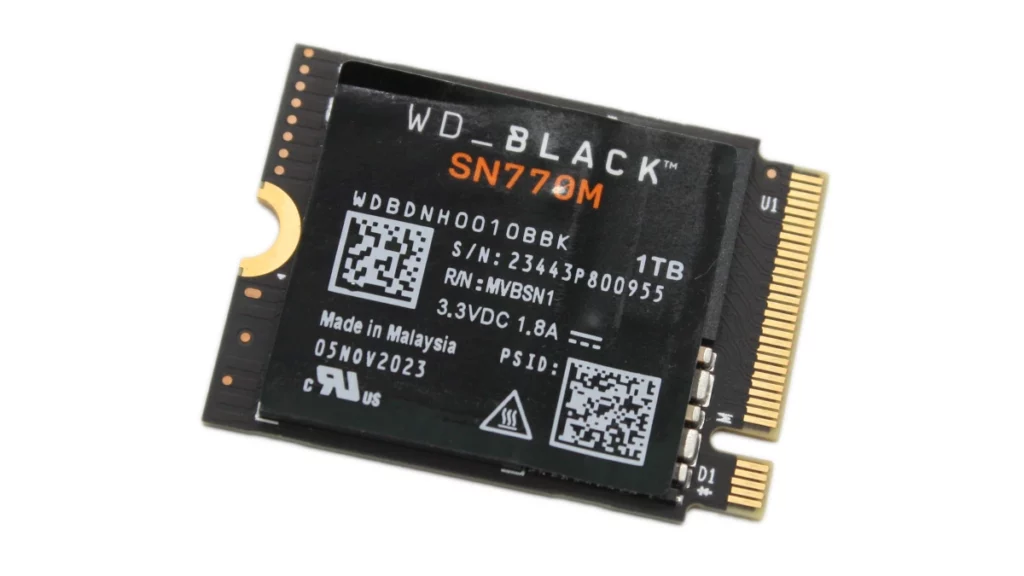

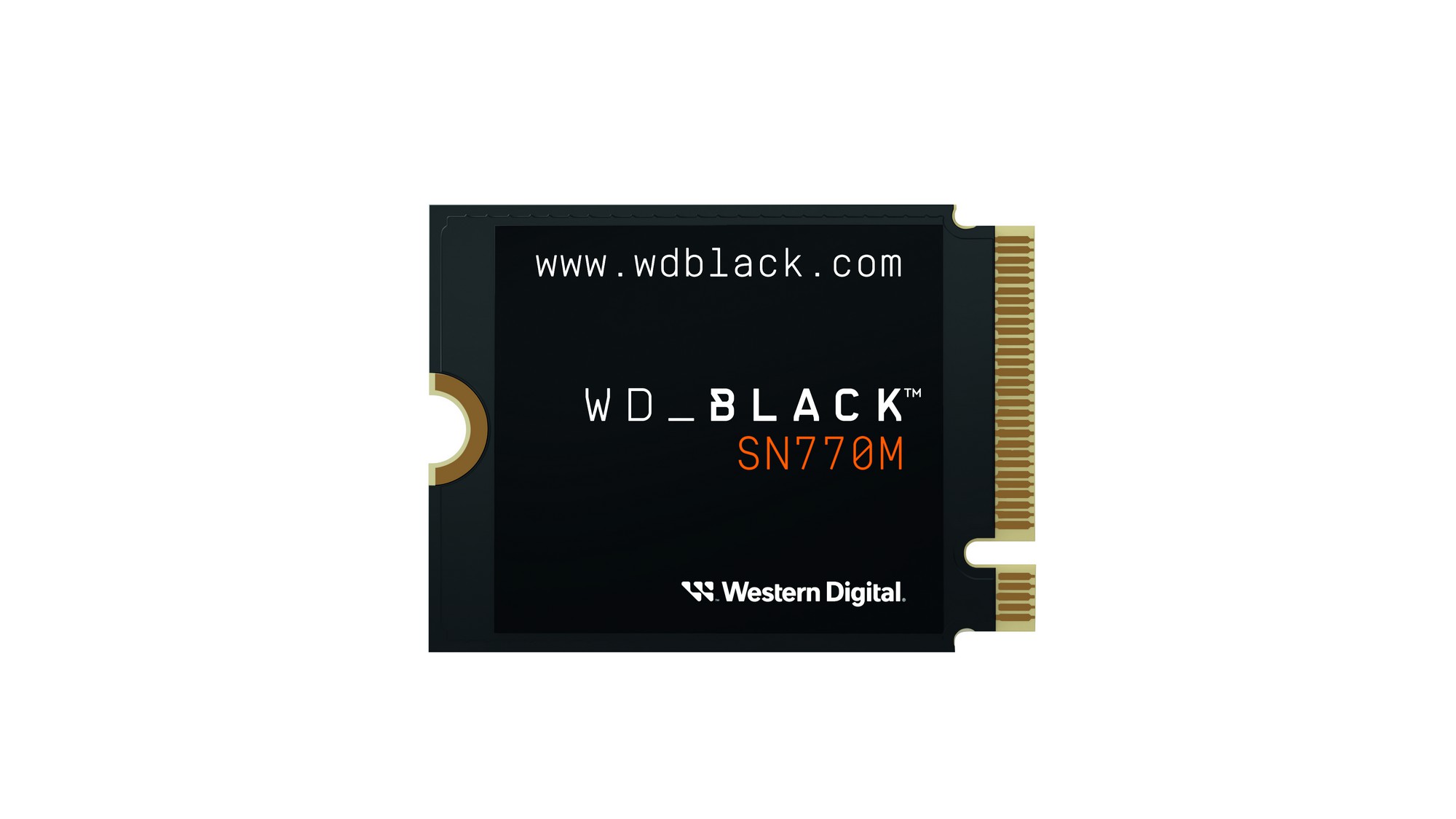

Unter der Marke WD_Black bietet der Hersteller Western Digital verschiedene Festplatten für Gaming an. Mit der WD_Black SN770M wollen wir uns heute eine M.2 NVMe SSD im 2230-Formfaktor angucken. Während sich der Formfaktor 2280 als Hauptvertreter der SSDs für den Einsatz in PC-Systemen durchgesetzt hat, gibt es auch Anwendungsfälle, in denen SSDs mit einer geringeren Länge zum Einsatz kommen müssen. Der 2230-Formfaktor kommt mit einer Länge von gerade einmal 30 mm aus und ist damit hervorragend für kompakte Gaming-Handhelds wie das Steam Deck von Valve oder das ROG Ally von Asus geeignet. In diesem Review wollen wir die Western Digital WD_BLACK SN770M NVMe SSD in der 1 TB Variante unter die Lupe nehmen und ihre Leistungsmerkmale erkunden.
Verpackung, Inhalt, Daten
Verpackung
Die SN770M wird in einem schwarzen Karton geliefert, ähnlich wie die WD_BLACK SN850X. Auf der Vorderseite befinden sich ein Bild der SSD, die Modellbezeichnung, das Logo des Herstellers und einige der wichtigsten Eigenschaften der SSD. Auf der Rückseite wird auf den Verwendungszweck in Laptops und Handheld-Systemen hingewiesen, ansonsten finden sich keine weiteren technischen Details, die nicht bereits auf der Vorderseite erwähnt wurden.
Inhalt

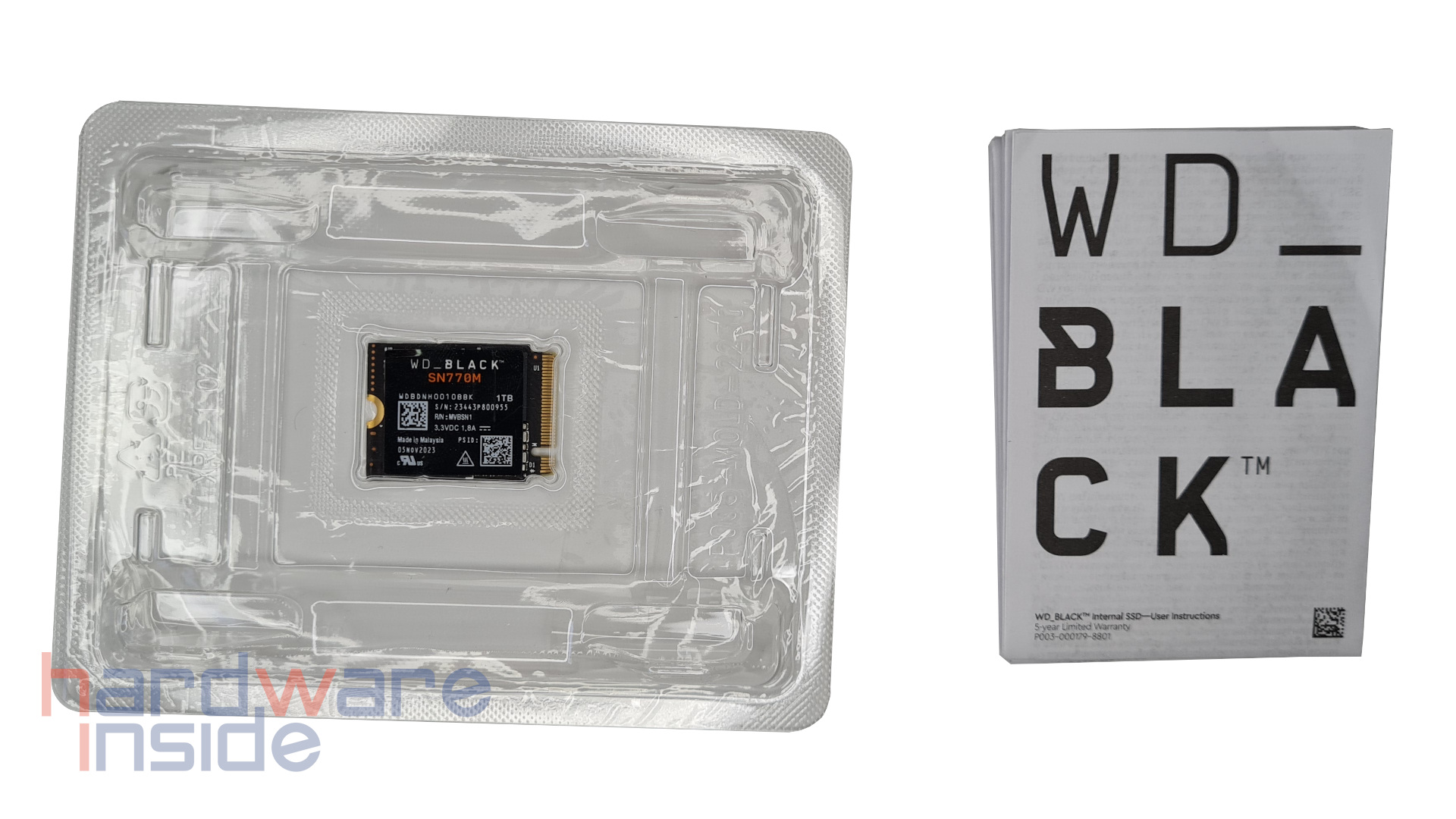

Der weitere Lieferumfang neben der WD_BLACK SN770M ist schnell aufgelistet, lediglich ein kurzes Handbuch befindet sich neben der eigentlichen SSD in der Verpackung.
Daten
| Technische Daten – Western Digital WD_BLACK SN770M NVMe SSD 1TB | |
|---|---|
| Abmessungen | 30 x 22 x 2,4mm (L x B x H) |
| Formfaktor | M.2 2230 |
| Schnittstelle | M.2/M-Key – PCIe 4.0 x4 |
| Protokoll | NVMe 1.4 |
| Kapazität | 1 TB (auch verfügbar mit 500 GB & 2 TB) |
| Lesegeschwindigkeit | 5.150 MB/s |
| Schreibgeschwindigkeit | 4.900 MB/s (SLC Cached) |
| TWB | 600 TB |
| MTBF | 1.750.000 Stunden |
| Garantie | 5 Jahre |
Details

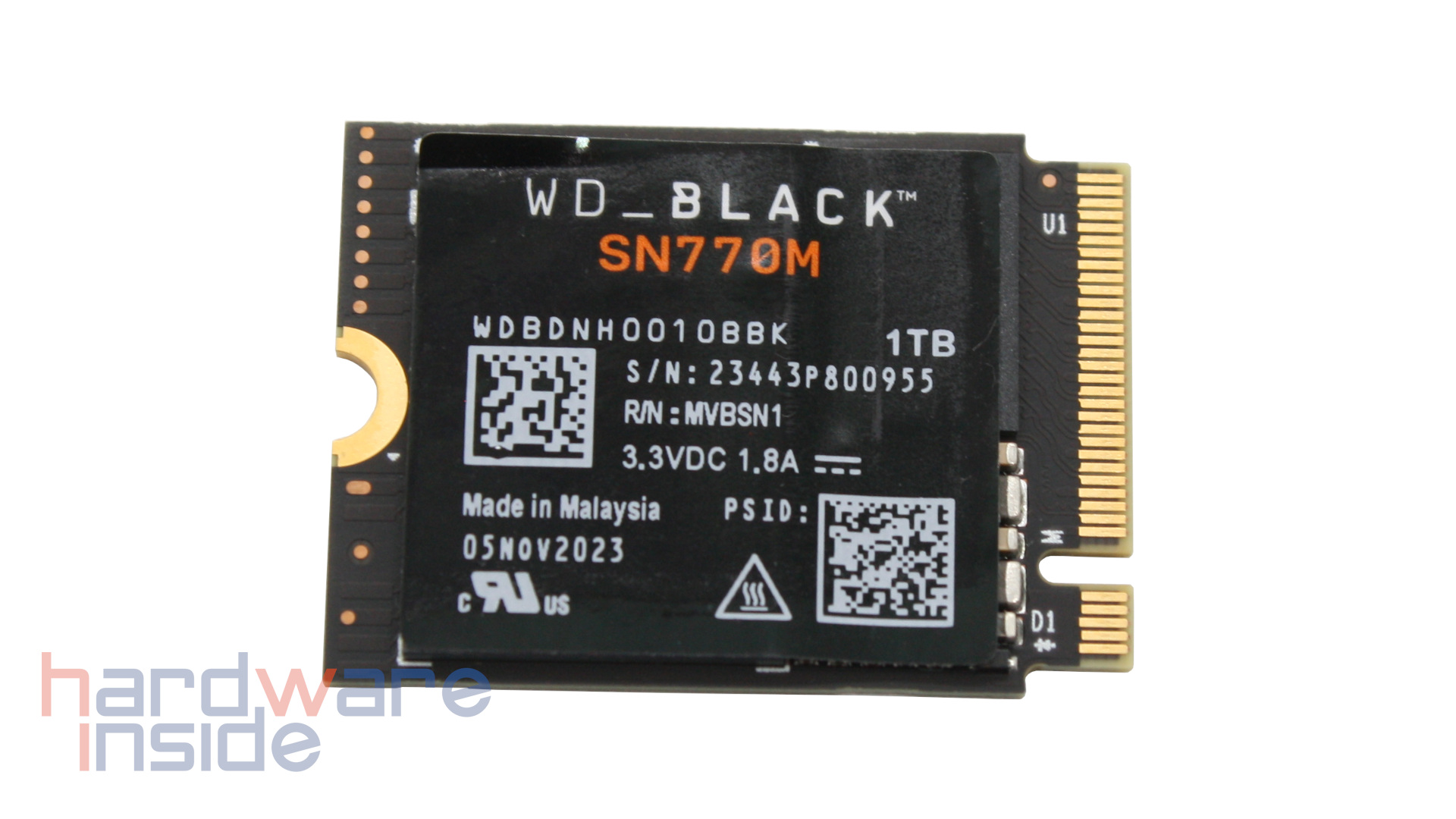

Die WD_Black SN770M ist eine einseitig bestückte SSD, bei der sich alle Komponenten auf der Vorderseite unter einem Aufkleber befinden. Der größte Unterschied zwischen der WD_Black SN770M und anderen herkömmlichen NVMe-SSDs ist ihr außergewöhnlicher Formfaktor. Der 2230-Formfaktor kommt vor allem in Handheld-Systemen wie dem ROG Ally zum Einsatz.

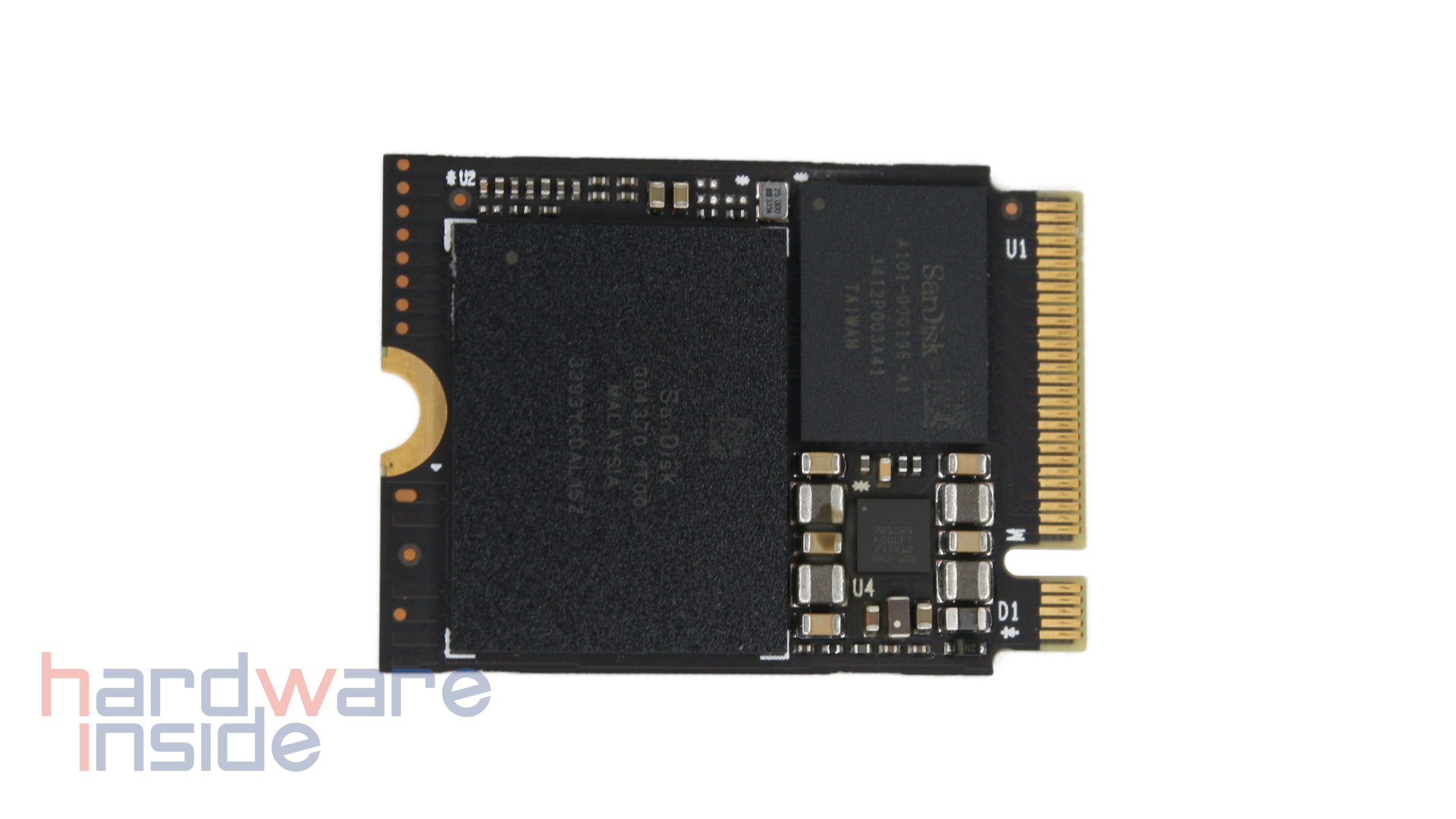

Wir entfernen den Aufkleber und erhalten so freie Sicht auf die Bauteile der SSD. Wir sehen zwei Chips des Herstellers SanDisk, einer Eigenmarke von Western Digital. Der kleinere Chip ist der Controller, dieser stellt die Verbindung zum Computer über ein NVMe 1.4 Protokoll her. Bei dem Speicherchip handelt es sich um einen Triple-Layer-Cell (kurz: TLC) NAND, dessen Leistungsmerkmale wir im praktischen Teil genauer untersuchen wollen.
Die Rückseite der Platine ist unbestückt, stattdessen sind hier einige Bezeichnungen und Nummern aufgedruckt.
Praxis
Für den Praxistest der SSD verwenden wir ein ASUS ROG STRIX Z790-E GAMING WIFI II. Dort verwenden wir den zweiten M.2-Slot, um die SSD direkt mit dem Intel Core i5-14600K über PCIe 4.0 anzubinden.
Benchmarks

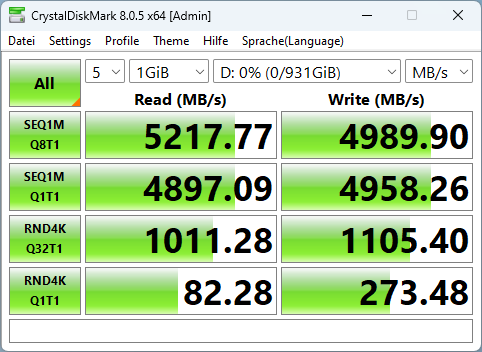

CrystalDiskMark
Für eine erste Einschätzung der Leistungsfähigkeit der WD_BLACK SN770M ziehen wir den CrystalDiskMark heran. Als Testparameter geben wir jeweils fünf Durchläufe und 1 GiB Daten vor.
Die auf der Verpackung angegebene Lesegeschwindigkeit übertreffen wir leicht mit 5.217,77 MB/s. Beim sequenziellen Schreiben erreichen wir mit 4.989,9 MB/s annähernd gleiche Werte. Mit diesen Messergebnissen schöpfen wir das Potenzial der SSD voll aus und erreichen die vom Hersteller angegebenen Werte. Die Leistung der SSD schöpft das PCIe-Interface nicht voll aus, es wären bis zu 8 GByte pro Sekunde möglich gewesen.

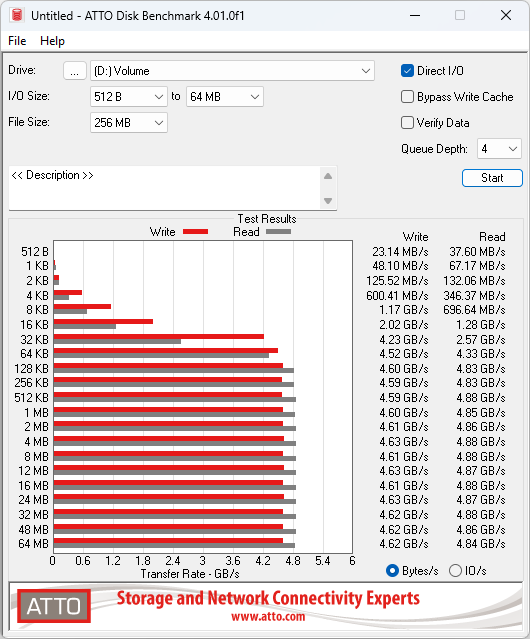

ATTO Disk Benchmark
Als nächstes betrachten wir die Leitung im Atto Disk Benchmark. Bei diesem Benchmark wird jeweils die gleiche Menge an Daten in unterschiedlich großen Paketen übertragen und die dabei erzielten Geschwindigkeiten gemessen. Damit soll vor allem das Übertragungsverhalten von Dateien unterschiedlicher Größe simuliert werden.
Ab einer IO-Größe von 128 kByte erreichen wir die maximalen Transferraten. Beim Schreiben erreichen wir eine Transferrate von bis zu 4,63 GB/s und beim Lesetest messen wir bis zu 4,88 GB/s.
Analyse des SLC-Cache
Die angegebene maximale Performance der SSD wird durch den Einsatz eines sogenannten SLC-Caches erreicht. Hierbei wird ein Teil der Kapazität der SSD im SLC-Modus verwendet, was zu einer schnellen Erhöhung der Zugriffszeiten führt. Wenn dieser Cache erschöpft ist, werden die Daten direkt in die regulären Speicherzellen geschrieben, was zu einer geringeren Geschwindigkeit führt. Bei modernen SSDs ist dies üblich. Wenn jedoch viele Daten übertragen werden oder die SSD stark ausgelastet ist, kann die Schreibgeschwindigkeit stark einbrechen. Aus diesem Grund wollen wir das Verhalten der WD_BLACK SN770M untersuchen. Zu diesem Zweck belasten wir die SSD über einen Zeitraum von 10 Minuten kontinuierlich mit Schreiboperationen und zeichnen während dieser Zeit die Schreibgeschwindigkeit auf.
Die beiden Diagramme zeigen die gleiche Messung der Schreibgeschwindigkeit, einmal links im Verhältnis zur Zeit und rechts im Verhältnis zur Menge der geschriebenen Daten. Zu Beginn unserer Messung schreiben wir mit einer hohen Datenrate, nach ca. 1:30 Minuten bzw. 370 GB geschriebenen Daten bricht die Schreibgeschwindigkeit abrupt ein. Nachdem der SLC-Cache voll ist, lässt sich die SSD nur noch mit einer Schreibgeschwindigkeit zwischen 470 und 650 MB/s beschreiben.
Die Schreibgeschwindigkeit des Speichers und die Größe des SLC-Caches sind sehr gut.
Fazit
Die WD_BLACK SN770M überzeugt mit hohen Schreib- und Lesegeschwindigkeiten. Die SSD erreicht ihre versprochene Leistung souverän und konnte uns auch im Langzeittest überzeugen. Als Speicherbausteine setzt der Hersteller auf TLC-NAND, was zu einer guten Performance auch außerhalb des durch den SLC unterstützten Bereichs führt. Die Western Digital WD_BLACK SN770M ist eine sehr gute Wahl für die Kapazitätserweiterung von Gaming-Handhelds wie dem ROG Ally oder dem Steam Deck.
Pro:
+ Hohe Lese- und Schreibraten
+ Gut bemessener SLC-Cache
Kontra:
– N/A
