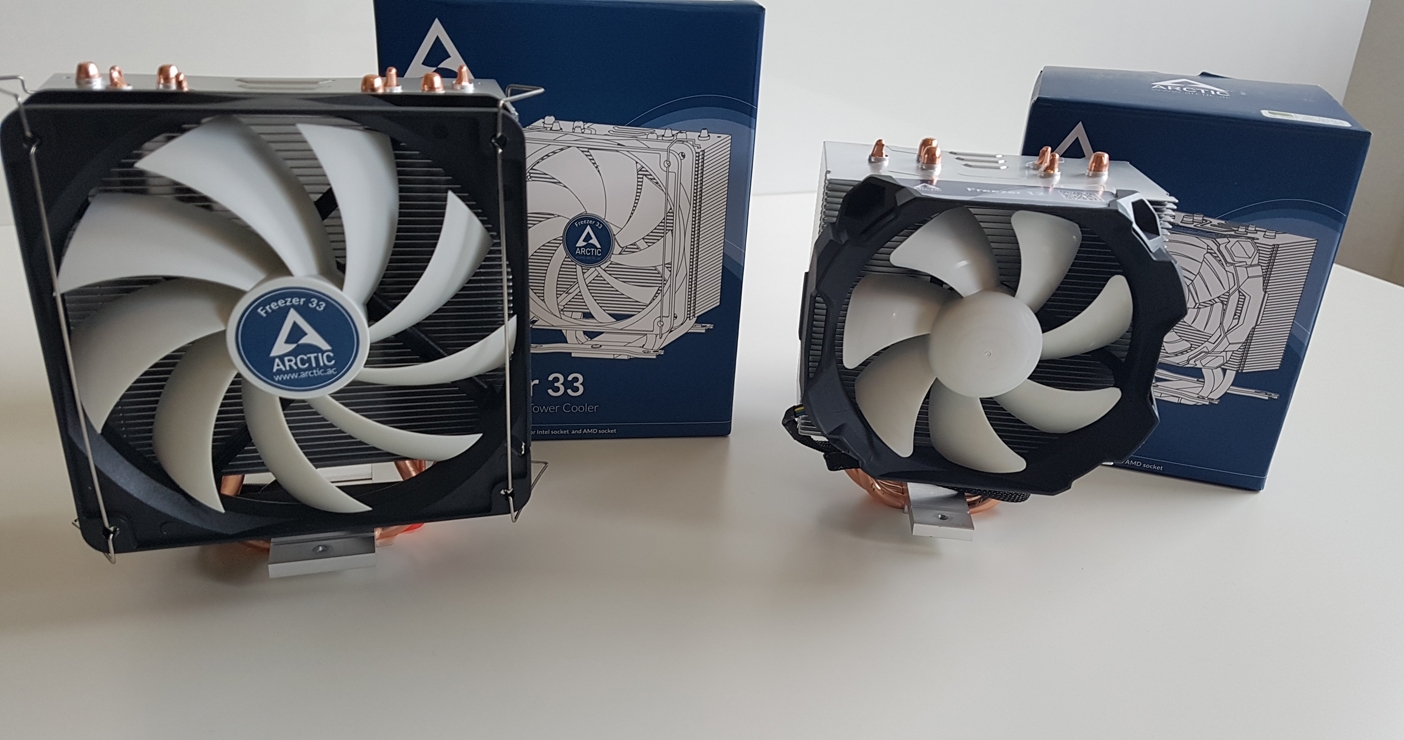

AM4 kompatibel und eiskalt, ARCTICs neue Freezer unter der Lupe

Seit einiger Zeit bewährt ARCTIC sich im Bereich der Computer Kühlung. In diesem Test stellen wir Euch zwei CPU-Kühler vor. Diese zeichnen sich aus, durch ein besonders schlichtes Auftreten, einen sehr attraktiven Preis und eine ordentliche Leistung. Mit einer besonders hochwertigen Verarbeitung macht ARCTIC seinen Namen in beiden Fällen alle Ehre.

Wir bedanken uns für das in uns gesetzte Vertrauen und die Zusammenarbeit bei ARCTIC

Verpackung / Lieferumfang / technische Daten

Verpackung

Freezer 12

In einer hochwertigen Verpackung, wird uns der Freezer 12 geliefert.
Die sauber verarbeitete Verpackung hat eine Basis aus solidem Karton und fühlt sich gut an. Um einen Transportschaden vor zu beugen, wurde der Kühler ordnungsgemäß und stabil verpackt. Die Verpackung ist allgemein in einem schlichten blauweißen Design gehalten. Auf der Vorderseite ist ein Abbild des Kühlers zu sehen. Die Aufschrift Freezer 12 verrät uns, um welches Modell es sich handelt. Eine kleine Abbildung weißt uns auf die 6 jährige Garantie hin und ein QR-Code führt uns zur Bedienungsanleitung. Auf der rechten Seite werden uns einige Informationen über den Kühler selber und dessen Features geliefert. Auf der linken Seite finden wir ein Diagramm welches uns auf die semi-passive Kühlung hinweist gefolgt von einigen technischen Daten. Auf der Rückseite werden einige Features und Fakten bildlich dargestellt und ein kleines Diagramm zur Referenz mit der Kühlleistung bei einem Core I7-6700 gezeigt. Beim Öffnen der Verpackung finden wir die Oberseite des Kühlers, welcher etwas Motivation beim Herausnehmen benötigt. Um die Unterseite des Kühlers ist ein kleines Pappgeflecht gewickelt, welches das Montagematerial beinhaltet.

Freezer 33

Die Verpackung des Freezer 33 ist ebenso hochwertig, wie die des Freezer 12. Sie besteht aus einer ebenso dicken Pappe und weist das gleiche angenehme Berührungsgefühl auf. ARCTIC beweist hier einen grünen Daumen, indem es komplett auf Kunststoffeinlagen verzichtet und den Kühler mittels eines Pappgeflechts Polstert und fixiert. Die Einzelteile des Kühlers werden in drei Fächern unterteilt. Im ersten Fach befindet sich das Montagematerial, in der Mitte der Kühlblock und im dritten Fach der Lüfter. Das Äußere der Verpackung ist in dem gleichen allgemeinen blauweißen Design gehalten wie schon der Freezer 12. Die Aufschrift Freezer 33 verrät uns erneut, um welches Produkt es sich handelt. Dieses kommt ebenfalls mit einer Garantie von 6 Jahren und einer Bedienungsanleitung per QR-Code. Auf der rechten Seite finden wir erneut einige Informationen über den Kühler. Auf der linken Seite stellen wir fest, dass der Freezer 33 ebenfalls über eine semi-passive Kühlung verfügt. Auf der Rückseite werden ebenfalls einige Features und Fakten bildlich dargestellt und ein kleines Diagramm zur Referenz mit der Kühlleistung bei einem Core I7-4790k gezeigt

Lieferumfang

Freezer 12

Sehen wir uns den Lieferumfang genauer an, so finden wir den Freezer 12, mit einem fertig montierten Lüfter. Zusätzlich wird das Montagematerial für mehrere, Intel sowie AMD Sockel mitgeliefert. Eine solide Backplate wird in Form eines großen X mitgeliefert. In diesem sind zwei Aussparungen für die Schrauben des Sockels eingelassen. Die Backplate selber ist aus Kunststoff. Die Gewinde bestehen jedoch aus Metall. Als Wärmeleitpaste wird reichlich von der potenten ARCTIC MX-4 Paste beigelegt. Zusätzlich finden wir eine durchaus hilfreiche Bedienungsanleitung in mehreren Sprachen. Diese wird in Form eines Barcodes mitgeliefert, welcher auf die online Anleitung verweist. Als kleines Extra wird ein Flyer beigelegt. Dieser weißt erneut auf die Passivkühlfunktion hin.

Folgende Teile befinden sich im Lieferumfang des ARCTIC Freezer 12
– Befestigungsmaterial für die folgenden Sockeltypen: 1150, 1151, 2011(-v3), 2066, AM4
– MX4 Wärmeleitpaste
– Verständliche Online Anleitung in diversen Sprachen
– Flyer
– Backplate

Freezer 33

Betrachten wir den Lieferumfang des Freezer 33, so fällt gleich auf, dass der Lüfter noch nicht montiert ist. Dieser wird anders als beim Freezer 12 mit zwei Halteklammern befestigt. Im Lieferumfang befinden sich zwei extra Klammern, welche es ermöglichen ein Push-Pull Verfahren mit einem zweiten Lüfter umzusetzen. Bei dem Freezer 33 wird ebenfalls eine solide Backplate in Form eines großen X mitgeliefert. In diesem sind auch zwei Aussparungen für die Schrauben des Sockels eingelassen. Die Backplate selber ist aus Kunststoff. Die Gewinde bestehen auch hier aus Metall. Als Wärmeleitpaste wird ebenfalls reichlich ARCTIC MX-4 Paste beigelegt. Zusätzlich finden wir die online Bedienungsanleitung in mehreren Sprachen. Auch der Freezer 33 verfügt über eine Passivkühlfunktion. Dem entsprechend finden wir auch hier einen Flyer, der darauf hinweist. Zur Entkoppelung des Lüfters sind kleine Abstandhalter aus Gummi beigelegt.

Folgende Teile befinden sich im Lieferumfang des ARCTIC Freezer 33
– Befestigungsmaterial für die folgenden Sockeltypen: 1150, 1151, 2011(-v3), 2066, AM4
– MX4 Wärmeleitpaste
– Verständliche Online Anleitung in diversen Sprachen
– Flyer
– Backplate
– Gummi Abstandhalter

Technische Daten

Freezer 12

Freezer 33

Erster Eindruck

Freezer 12

Klein und ordentlich, so erscheint der ARCTIC Freezer 12 auf den ersten Blick. Der Kühlkörper besteht aus dünnen Aluminium Lamellen. In den Lamellen ist eine Einkerbung eingelassen, in welcher der speziell angefertigte Lüfter einfach angesteckt wird. Drei Heatpipes aus Kupfer ziehen sich u-förmig durch den Kühlkörper und Liegen direkt auf der CPU auf. Die CPU-Auflagefläche wirkt etwas knapp bemessen. Kühlkörper, Lüfter sowie Montagematerial machen einen soliden Eindruck. Für mittlerweile knapp 19 Euro liefert ARCTIC mit dem Freezer 12 ein sehr preiswertes Gesamtpaket

Freezer 33

Ein hohes Niveau ist hier geboten, diesen Eindruck vermittelt der ARCTIC freezer 33 beim ersten hinsehen. Ein großer, flacher Kühlkörper wird u-förmig von vier Heatpipes durchzogen. Diese Liegen direkt auf der CPU und sollen so die Kühlung optimieren. Der 120 mm große Lüfter wird mit zwei Klammern befestigt. Dieser wird mit einem 4-Pin PWM Kabel mit dem Motherboard verbunden. Eine Anschluss-Erweiterung ermöglicht es, einen zweiten Lüfter anzuschließen. Die CPU-Auflagefläche hat die optimale Größe um den Prozessor vollständig zu bedecken. Der Kühlkörper, Lüfter sowie das Montagematerial machen durchweg einen guten Eindruck. Für unter 24 Euro liefert ARCTIC einen beeindruckend hochwertigeren CPU Kühler.

Detailansicht

Freezer 12

Aus der Nähe betrachtet, stellen wir fest, dass der Lüfter mit zwei fest verbauten Klemmen an dem Kühlkörper angeknipst wird. Die Passform des Lüfters schmiedet sich fast abschließend an dem Kühlkörper an. Somit wird verhindert, dass Luft an dem Kühlkörper vorbei befördert wird. Der speziell für die Belüftung optimierte Lüfter soll bei 2000 U/min, etwa 0,3 Sone erzeugen. Sone ist die Maßeinheit für Lautheit und entspricht ca. 30 db(A). Der Lüfter wird mit vier Gummi Abstandhaltern entkoppelt und schützt somit die CPU vor Vibrationen des Kühlers. Angesteuert, wird er über einen 4-Pin PWM Anschluss. Der Kühlkörper ist an den Seiten verschlossen, damit die Luft einen möglichst weiten Weg durch den Kühlkörper zurücklegen muss. Auf diese Art gewährleistet, dass möglichst viel Wärme abtransportiert wird. Drei Heatpipes aus Kupfer ziehen sich u-förmig durch den Kühlkörper und Liegen direkt auf der CPU auf. Die Auflagefläche ist etwas knapp bemessen. Zum Vergleich ist im letzten Bild die Abzeichnung der CPUs, in der Wärmeleitpaste, auf einem anderen Kühler zu sehen. Jedoch wird sich im späteren Test zeigen, dass der Kühler dennoch eine solide Kühlleistung erbringt.

Freezer 33

Schauen wir uns den Freezer 33 aus der Nähe an, so sehen wir dass der 120-mm-PWM-Lüfter über eine Gummi Entkoppelung, mit dem Kühlkörper verbunden ist. Die Verbindung wurde mit zwei Halteklammern erzeugt. Der Lüfter soll bei 1350 U/min eine maximale Lautstärke von ca. 30 db (A) erzeugen. Dieser wird mit einem 4-Pin PWM Kabel mit dem Motherboard verbunden. Eine Anschluss-Erweiterung, ermöglicht es einen zweiten Lüfter zu verbinden. Der Lüfter ist etwas größer als der Kühlkörper, wodurch er oben oder unten etwas übersteht. Allerdings fällt dass kaum auf, da er sich durch das ausgeklügelte Haltesystem verschieben lässt. Ebenso wie beim Freezer 12 wird die Wärmeabgabe durch den seitlichen Abschluss der Kühlrippen optimiert. Durch diese ziehen sich vier Heatpipes aus Kupfer, u-förmig durch den Kühler. Der CPU liegt ebenfalls direkt auf den Heatpipes auf, welche diesen optimal bedecken.

Praxistest und Installation

Testsystem

Freezer 12

Zuerst montieren wir die Halterung für den entsprechenden Sockel an den Kühler. In diesem Fall handelt es sich um einen Intel Sockel. Anschließend entfernen wir die Schutz Folie von den Klebepatts auf der Backplate. Jetzt kleben wir die Backplate auf die Rückseite des Motherboards. Dabei gilt es zu beachten, dass die Einkerbung, für die Schrauben des Sockels auf diesen aufliegen. Folgend können wir bequem das Board wenden, ohne dass die Backplate wieder abfällt. Bevor wir den Kühler anbringen, müssen wir die ARCTIC MX-4 Wärmeleitpaste auf der CPU auftragen. Anschließend entfernen wir die Schutzfolie von dem Kühler. Jetzt können wir den Kühler auf die CPU setzen und die zwischen 3 verschieden Schraubenlängen wählen, um diesen optimal befestigen zu können. Montieren wir den Kühler in der Standard Ausrichtung, müssen wir leider auf einen Arbeitsspeicherslot verzichten. Dieser lässt sich allerdings in alle vier Himmelsrichtungen ausrichten. Anschließend wird der Lüfter über ein gesleevetes 4-Pin PWM Kabel angeschlossen.

Freezer 33

Bis auf den Lüfter läuft die Installation des Freezer 33 sehr ähnlich ab, wie zuvor bei dem Freezer 12. Das liegt daran, dass beide Kühler über das gleiche Montagematerial verfügen. Zuerst wird die Halterung für den entsprechenden Sockel am Kühler befestigt. Anschließend kleben wir die Backplate wie zuvor auf die Rückseite des Motherboards. Ist das geschehen, wird die ARCIC MX-4 Wärmeleitpaste auf der CPU aufgetragen. Jetzt entfernen wir die Schutzfolie von dem Kühler und befestigen ihn mit den Schrauben am Motherboard. Nachdem das geschafft ist, wenden wir uns dem Lüfter zu. Zuerst befestigen wir vier Gummiabstandshalter auf der Rückseite des Lüfters. Dies dient nicht nur der Entkopplung, sondern sorgt auch dafür, das weniger tote Punkte bei der Belüftung entstehen. Jetzt befestigen wir den Lüfter mit den Halteklammern am Kühlkörper. Dazu werden die Klammern vor den Lüfter gesetzt und die enden einfach in die dafür vorgesehenen Löcher des Kühlers gesteckt. In diesem Fall liegt der Kühler bündig an dem RAM an, das führt aber zu keinerlei Problemen. Der Lüfter wird mit einem 4-Pin PWM Anschluss an dem Motherboard angeschlossen. Dieser verfügt über eine Erweiterung, um einen weiteren Lüfter anschließen zu können.

Tabellen/Diagramme zu Tests (Lautstärke, Geschwindigkeit)

Im Vergleich benutzen wir die mitgelieferte Wärmeleitpaste. Anschließend werden die Gehäuselüfter abgeklemmt, um störende Geräuschentwicklung zu vermeiden. Die Lüfter der Grafikkarte laufen im normalen Windows Desktop betrieb nicht an. Das verbaute Netzteil befindet sich am Boden des Gehäuses und ist somit weit genug vom Lüfter entfernt, um keine Störgeräusche zu verursachen.

Getestet wurde bei ca. 21 Grad Celsius Zimmertemperatur, mit einem Abstand von ca. 25 cm.
Mit p95v266 als Stresstest. Nach 15 Minuten Testlauf. Alle Kerne (Maximallast)

Werfen wir einen Blick auf die gemessenen Werte, stellen wir fest das beide Kühler etwa die versprochenen Lautstärken einhalten. Der Freezer 12 ist selbst bei 100 % Lüfter Auslastung nur geringfügig wahrnehmbar. Der Freezer 33 ist bei 100 % Lüfter Auslastung schon etwas zu hören. Die Kühlleistung beider Kühler ist durchaus potent. Um Verwirrung zu vermeiden, haben wir die Werte der Passivkühlung unter Last nicht eingefügt. Das Steuern der Lüfter erweist sich als etwas schwierig, da die Lüfter sich bei 60 % der Maximalspannung einschalten und bei 80 % die volle Drehzahl erreichen.

Fazit

Abschließend gilt es einige lobende Worte an ARCTIC, zu verlieren. Sowohl die Verarbeitung als auch das Design sind durchweg auf einem hohen Niveau. Beide Kühler bekommen eine klare Kaufempfehlung. Der einzige Makel ist die schwerfällige Lüfter Steuerung. Wer auf diese verzichten kann, bekommt in beiden Fällen einen Kühler welcher im normalen Desktop betrieb lautlos und passiv kühlt. Beim Spielen oder anspruchsvolleren Anwendungen sind beide noch recht leise. In Betracht der Preis Leistung, sind beide Kühler sehr gut. Der Freezer 33 bringt eine deutlich bessere Kühlleistung auf die CPU als der Freezer 12, kostet aber nur ca. 5 Euro mehr. Dementsprechend empfehlen wir bei einem Kauf, sich für den Freezer 33 zu entscheiden. Sollte es Euch auf fünf Euro ankommen, so seit Ihr mit dem Freezer 12 ebenfalls gut bedient.

Nach mehreren ausgiebigen Tests wurden die Freezer 12 und 33, in ihrer Preisklasse für sehr lohnenswert befunden. Für ca. 19 und 25 Euro sind beide eine Anschaffung wert.

Freezer 12

PRO
+ geringe Geräusch Entwicklung
+ gute Verarbeitung
+ gute Kühlleistung, fürs Geld
+ leichte Montage
+ preiswert

CONTRA
– mögliche Einschränkung des RAMs
– geringe Sockel Kompatibilität

Der von uns getestete ARCTIC Freezer 12 bekommt eine Bewertung von soliden 5,4 Punkten, damit verpasst er knapp den Bronze Award. Aufgrund des ordentlichen Preises verleihen wir ihm den Preis Leistung Award.

Score: 5,4

Produktlink
Preisvergleich

Freezer 33

PRO
+ elegantes Design
+ gute Verarbeitung
+ zwei Lüfter möglich
+ leichte Montage
+ preiswert
+ sehr gute Kühlleistung fürs Geld
+ PWM-Anschluss-Erweiterung

CONTRA
– mögliche Einschränkung des RAMs
– geringe Sockel Kompatibilität

Der von uns getestete ARCTIC Freezer 33 bekommt eine Bewertung von soliden 6,2 Punkten, damit erhält er den begehrten Bronze Award. Zusätzlich verleihen wir aufgrund des ordentlichen Preises und der sehr soliden Kühlleistung den Preis Leistung Award.

Score: 6,2
