ASUS ROG MAXIMUS Z690 APEX im Test

Das Release der Alder-Lake CPUs liegt nur 6 Monate zurück und ASUS veröffentliche bereits mit dem ASUS ROG MAXIMUS Z690 APEX ein High-End Mainboard der ROG-Serie das schon zu Z590 Zeiten das wohl bekannteste Overclocking-Mainboard auf den Markt war. Umso erfreuter sind wird natürlich, dass wir dieses High-End-Mainboard testen dürfen. Mit seinen 24+2 Phasen VRMs mit 105 A Leistungsstufen lässt es das Herz der Enthusiasten höherschlagen und ist mit gleich fünf M.2 – Slots ausgestattet, was Speicherfetischisten erfreuen wird. Die Liste der Ausstattung und Features des APEX sind Ellen lang. Nachfolgend wollen wir euch die zahlreichen Features, die Temperaturen sowie das Übertaktungspotenzial nicht vorenthalten, alles Weitere lest ihr nun im nachfolgenden Test. ASUS hat uns das Testsample für unseren Test zu Verfügung gestellt.



Verpackung, Inhalt, Daten

Verpackung



Das ASUS ROG STRIX Z690 APEX kommt in dem typischen ROG-Style daher, in einem schwarzen Karton mit roten Akzenten und einem Chrom gehaltenen Schriftzug. Die Vorderseite illustriert das Board sowie das „REPUBLIC OF GAMERS“-Logo dominant, während auf der Unterkante der Kartonage alle Kompatibilitäten wie Windows 11 Ready, Wifi 6E, dem Chipsatz, dem Sockel, Speicher, Prozessor, Arbeitsspeicher, PCIe, LGA grafisch dargestellt werden. Auf der Rückseite geht Asus genauer auf die Mainboard-Spezifikationen ein. Das APEX selber wird aus der Vogelperspektive dargestellt. Sämtliche Informationen zu den Spezifikationen sind hier ebenfalls zu finden. ASUS lässt es sich nicht nehmen, weitere Features wie die Power Stages, USB 3.2 Gen2x2 w/PD 60 W & QC 4+, 5x M.2 Slots und PCIe 5.0 mit kleinen Illustrationen aufzulisten. Zahlreiche Prüfzeichen, Labels von dem verbauten WIFI 6E-Modul, QR-Codes sowie die Anschrift aus Taiwan, Amerika, Deutschland, Österreich und England. Im unteren rechten Bereich finden wird noch Infos zu GameFirst, das ARGB Gen2 powered by ASUS und das ASUS-Logo als solches.




Die beiden Längsseiten der Kartonage sind ebenfalls in Schwarz gehalten. Die eine Seite gibt Auskunft über GameFirst und SupremeFX in 12 unterschiedlichen Sprachen. Die andere Seite ziert lediglich die Mainboardbezeichnung und der ASUS-Schriftzug nebst Logo.



Inhalt



Neben dem ASUS ROG MAXIMUS STRIX Z690 befindet sich noch folgendes im Lieferumfang:

• 1x ARGB RGB Verlängerungskabel
• 1x RGB-Verlängerungskabel
• 6x SATA 6Gb/s Kabel
• 1x 3-in-1 Thermistor Kabelpaket
• 1x ROG DIMM.2 mit Kühlkörper
• 1x M.2 Pad für den ROG DIMM.2 Kühlkörper
• 2x M.2 Schraubgehäuse für ROG DIMM.2
• 1x PCIe 5.0 M.2 Karte
• 1x M.2 Schraubgehäuse für PCIe 5.0 M.2 Karte
• 1x ROG True Voltician
• 4x Kabel für ROG True Voltician
• 1x ASUS Wi-Fi bewegliche Antennen
• 1x Q-Stecker
• 2x M.2 Q-Latch Gehäuse für M.2 Backplate
• 1x ROG Grafikkartenhalter
• 1x ROG-Schlüsselanhänger
• 1x ROG-Aufkleber
• 1x ROG Dankeskarte
• 1x USB-Stick mit Dienstprogrammen und Treibern
• 1x Dokumentation



Daten



Details

Übersicht



Das ASUS ROG MAXIMUS Z690 APEX besticht durch sein schwarzes Design sowie seiner aufwendigen Konstruktion und mit den farblich abgesetzten Nuancen in Silber machen das APEX rein vom optischen Aspekt einzigartig. Passive Kühler über den Powerstages, dem Chipsatz und den M.2-Steckplätzen fallen einem sofort ins Auge. Die Ausbeute für die 4-Pin-Lüfteranschlüsse ist wirklich mehr als reichlich, acht an der Zahl werden dem Nutzer zu Verfügung gestellt. So sieht ASUS oberhalb vier Anschlüsse, wobei der erste links einen Anschluss für Full Speed ist, der dritte CPU-Optional und der vierte die Pumpe einer Wasserkühlung ansteuert. Rechts unterhalb des USB-Typ C Anschluss finden wir einen weiteren und unten rechts drei weitere. Einen Letzten finden wir links oberhalb des PCIe 5.0 Steckplatzes. Vier LEDs an der oberen rechten Kante dienen dem EZ Debug-Status (On Board LEDs). Bei der Initialisierung werden sie farblich wie folgt angezeigt. Beim Booten (Orange), der Grafikkarte (Weiß), dem Speicher (Gelb) und der CPU (Rot). Darüber hinaus verfügt das APEX über einem 4-Pin RGB-Anschluss und drei weitere 3-Pin ARGB-Header. Wirft man einen Blick auf den Sockel, so fallen einem sofort die zwei Montagelöcher auf, die seitens ASUS zur Verfügung gestellt werden. Sie dienen der Montage für Kühlungssysteme für Sockel LGA 1200 und LGA 1700. Derzeitig erhältliche CPU-Kühler wie auch AIO-Systeme verfügen über ein Mounting-Kit für den Sockel LGA 1700. Näheres erfährt man hier aber über die Hersteller der Kühlsysteme. Die Rückseite des ROG MAXIMUS Z690 APEX verfügt über drei Sensoren in drei verschiedenen Abschnitten – bei der CPU, dem DRAM und bei den PCIe Anschlüssen. Tritt Kondenswasser während der Flüssigstickstoffkühlung auf, liefert die Funktion eine Warnung, wenn einer dieser Bereich Kurzschluss gefährdet ist.



Kühlelemente



Bei der integrierten I/O-Shield-Abdeckung werfen wir einen Blick auf ein weiteres sehenswertes Highlight, das in Schwarzgrau gehalten ist, wo zum einen der Schriftzug MAXIMUS APEX zusehen ist und unterhalb das ROG Logo in Dots dargestellt wird. Mit einer umfassenden Kühlungslösung kommen große massive Kühlkörper, die durch eine Heatpipe miteinander verbunden sind, zum Einsatz, um die Wärmeableitung der VRMs sowie Spulen zu verbessern. So ist eine ausreichende Oberfläche gegeben, um die leistungsstarken und hungrigen Intel-Prozessoren der aktuellen Sockel LGA 1700 Generation mit ausreichend Energie zu versorgen.




Im linken Bereich der Heatpipe ist ein milchfarbiger Acryl-Streifen angebracht, fünf LEDs, die auf dem Mainboard integriert sind, versorgen diesen Bereich mit Licht. Was wir später noch sehen werden.




Eine schwarze, aus Aluminium gefertigte Abdeckung, deren Ausschnitt perfekt zur Optik des Kühlkörpers auf dem Chipsatz passt, deckt einen M.2-Slot auf dem Mainboard ab. Aber dazu aber später mehr.




Ein hochwertiges Wärmeleitpad wird hier zusätzlich für die M.2 verwendet, um die entstehende Wärme effizient an den Kühlkörper weiterzuleiten. Auch hier ist unterseitig ein milchfarbiger Acryl-Streifen angebracht, dieser wird von den auf dem Board verbauten LEDS beleuchtet. Wird dieser Bereich mit Licht versorgt, strahlt das ASUS Auge und erhellt den Tag.



Chipsatz



Betrachtet man die Kühlung des Chipsatzes, so ist sie ähnlich effizient konstruiert worden. Mit einer ziemlich großen Oberfläche bedeckt die Kühleinheit den Chipsatz. Sie leitet die Wärme des Chipsatzes effizient über den passiven Kühlkörper ab. Die geringe Bauhöhe wurde mit Bedacht gewählt, um eine einfache Platzierung von Grafikkarten zu ermöglichen.




Auch hier werden hochwertige Wärmeleitpads verwendet, um die entstehende Wärme effizient an den Kühlkörper weiterzuleiten.



Powerstages

Das ASUS ROG Maximus Z690 APEX besitzt 24 + 2 Power Stages. Was derzeit die wohl größte Spannungsversorgung bei den Z690 Mainboards sein sollte. Die VRMs verfügen über eine 24 + 0 Leitungsstufen mit je 105 A für die Vcore und zwei 100 A-Leistungsstufen für die sekundären Spannungsschienen brachial aus unserer Sicht. Bevor sich also das Mainboard verabschiedet, raucht eher die CPU ab. Die ganzen Phasen braucht man auch, um einen 12900k mit AVX zu bezwingen. Mit den neuesten integrierten Stromversorgungskomponenten können höhere Ströme bewältig werden, sodass es möglich ist, eine einfache Schaltungstopologie zu implementieren, die nicht durch die Verarbeitungsverzögerung von Phasenverdopplern behindert wird. Daher werden beim ROG Maximus Z690 Apex „Teamed“ Power Stages verwendet, um einen höheren Burst-Strom pro Phase zu liefern und gleichzeitig die thermische Leistung vom Phasenverdoppler-Design beizubehalten. ASUS verwendet beim APEX die SMD-Kondensatoren. Die Eingangs- und Ausgangsfilterung erfolgt über Festpolymerkondensatoren, die bei hohen Betriebstemperaturen Tausende von Stunden halten und somit den Overclocking-Enthusiasten ein sicheres Gefühl vermitteln sollen.




Die Stromversorgung erfolgt durch PROCOOL II Stromanschlüsse. Zwei ProCool-Stecker und der 24-Pin ATX sorgen für eine feste und auch zuverlässige Verbindung mit der EPS12V-Spannungsversorgung für die CPU und auch um einen vollständigen Kontakt mit den Anschlusskabeln des Netzteiles zu gewährleisten, die nach strengen Vorgaben gefertigt wurden.




Zusätzlich verfügt das Mainboard noch über einen zusätzlichen PD_12V_PWR- 6-Pin Anschluss, eine zusätzliche Stromversorgung des PCIe-5.0 Slots, der ohne angeschlossenes Kabel nur maximal 27 W unterstützt. Durch das Hinzufügen des 6-poligen Kabels (Netzteil) liefert dieser dann eine Leistung von 60W für den PCIe 5.0 Slot.



I/O -Shield

Auf dem I/O – Shield (Blende) befinden sich von links nach rechts, folgende Anschlüsse und Taster:

• 1x BIOS FlashBack™ Button
• 1x Clear CMOS Button
• 1x PS/2 Keyboard (lila) Anschluss
• 1x PS/2 Mouse (grün) Anschluss
• 4x USB 3.2 Gen 1 Port (4 x Type-A)
• 5x USB 3.2 Gen 2 Port5 x Type-A)
• 1x Intel® 2.5Gb Ethernet Anschluss
• 1x USB 3.2 Gen 2×2 (1 x USB Type-C®)
• 1x Wi-Fi Module
• 5x Audio-Anschlüsse/Mikrofon/Kopfhörer
• 1x Optical S/PDIF Out

Auf dem Board selbst befinden sich außerdem für die Front I/O folgende zusätzliche Anschlussmöglichkeiten.

• 1 x USB Type-C® 3.2 Gen 2×2
• 4 x Type-A3.2 Gen 1
• 4 x Typ-A 2.0: an der Vorderseite



Erweiterungsslots




Das ROG Maximus Z690 Apex verfügt über zwei PCIe 5.0 16x-Steckplätze. Sollte man sich für SLI oder CrossfireX entscheiden, sind diese nur mit x8 / x8 angebunden. Dem Festplattenfetischisten wird hier gleich fünfmal die Möglichkeit geboten, seine M.2 zu verbauen. Zwei M.2 Steckplätze befinden sich on Board, die mit PCIe 4.0-Unterstützung Platz für die neuesten Hochgeschwindigkeits-SSDs bieten. ASUS setzt bei dem verbauen der M.2 auf Q-Latch, einen Hebel aus hochwertigem ABS-Kunststoff, dessen einfache Funktion darin besteht, die M.2 zu halten und gleichzeitig zu befestigen, somit entfällt das lästige schrauben. Zu den weiteren drei M.2 Möglichkeiten kommen wir später noch zurück.




ASUS setzt mit der PCIE Q-Release-Technologie auf ein weiteres Feature. Eine physische Taste dient zur Entriegelung des ersten PCIe-Steckplatzes mit einem Fingertipp. So wird der Ausbau einer PCIe-Karte erheblich vereinfacht und zum Kinderspiel kein Lästiges fummeln mehr beim Ausbau der Grafikkarte.




Wer auf der Suche nach schnelleren Speicheroptionen ist, nutzt die mitgelieferte ROG Hyper M.2 Card mit einem PCIe 5.0 M.2-Steckplatz. Mit seinem großen Kühlkörper ideal, um Hochleistungs-SSDs in einem optimalen Temperaturbereich zu halten.




Mit dem ROG DIMM.2 Kühlkörper der mitgelieferten PCIe 4.0 x4-M.2 Card finden gleich zwei Typ 2242 / 2260 / 2280 / 2211 ihren Platz auf dem ROG MAXIMUS Z690 APEX.




Durch entfernen der zwei Schrauben wird die M.2 Card geöffnet, vorderseitig sowie rückseitig können jeweils eine M.2 SSD verbaut werden. ASUS verwendet auch hier Wärmeleitpads zur besseren Abfuhr der entstandenen Wärme.




Das APEX verfügt über sechs SATA 6G 3.0 Anschlüsse, die sich auf der rechten unteren Seite des Mainboards befinden, was das Verbauen von weiteren SSDs und HDDs ermöglicht.




Über die robuste ASUS Safe-Dimm-Ummantelung werden die Speichermodule zum einen geschützt und zum anderen ist eine schnellere Montage sowie Demontage der Module möglich. Bis zu 64 GB Speichermodule können auf dem APEX verbaut werden. Ein max. DRAM-Übertaktungspotential der DDR5-Module von bis zu 6600 MHz ist laut Hersteller angegeben. Zudem bietet es auch für Einsteiger-Speichermodule mit gesperrtem Power Management IC (PMIC) zu nutzen. Es umgeht die PMIC-Beschränkung von DDR5-Speichern und ermöglicht so die standardmäßige 1,1-Volt-Grenze zu überschreiten.



Audioprozessor

Das ROG MAXIMUS Z690 APEX bietet auch dem ambitionierten Gamer eine hervorragende Audioschnittstelle mit dem verbauten SUPREMEFX Chip. ASUS setzt bei dem SUPREMEFX auf den ALC4082 Codec, um die Wiedergabeauflösung von 192 kHz auf 384 kHz über alle Kanäle zu erhöhen. Der Frontpanel-Ausgang wird durch einen hochintegrierten Savitech-Verstärker geleitet und die Leistung von 72 auf 83 dB und sorgt so für eine unverfälschte Audioqualität. Ein einzigartiges Design ermöglicht es, das die Impedanz-Sensorfunktion des Codecs entweder mit den vorderen oder hinteren Kopfhörerausgängen zu verbinden. Hochwertige verbaute integrierte Komponenten sorgen für einen warmen, natürlich klingenden Klang mit außergewöhnlicher Klarheit. Die Isolierung des Audiopfads filtert elektromagnetische Störungen von der Hauptplatine und allem, was direkt mit ihr verbunden ist. Für einen warmen und natürlichen Klang verwendet ASUS auch hier Premium-Audiokondensatoren.




Die integrierte WiFi 6E-Technologie nutzt das neu verfügbare Funktionsspektrum im 6-GHz-Band. Es bietet eine bis zu dreimal höhere Bandbreite als das 5-GHz-Band, um ultraschnelle drahtlose Netzwerkgeschwindigkeiten zu erreichen. Um eine höhere Kapazität und eine bessere Leistung in dichten drahtlosen Umgebungen zu gewährleisten. Dafür besitzt das MAXIMUS APEX Z690 zusätzlich eine weitere externe Antenne.



Features

ROG TRUE VOLTICIAN



Das ROG Maximus Z690 Apex verfügt über eine wirklich fortschrittliche Leistungsoptimierung und Überwachung. Mit dem ROG True Voltician, einem Miniatur-Oszilloskop, das an einen Onboard USB-Header angeschlossen wird, überwacht dieser über die Software die Spannung und zeigt diese in grafischer Wellenform an. Mit dem True Voltician lassen sich die Vcore-, VCCIN- und System Agent-Schienen einer CPU überwachen. Er kann auch zur Überwachung einer Grafikkarte oder eines Netzteils verwendet werden. Der Nutzer hat sogar die Möglichkeit, die True Voltician Software auf einem PC zu nutzen, während die Messwerte von einem anderen PC abgerufen werden.



Overclocker’s Toolkit

Mit dem „Overclocker’s Toolkit“ behält der Nutzer die Kontrolle auf der Hardware-Ebene und hilft ihm im laufenden Betrieb bei der Übertaktung. Einfach, schnell und effektiv.

1 – SAFE-BOOT-TASTE
Setzt den PC sofort zurück und bootet direkt in den abgesicherten Modus.

2 – BCLK-TASTEN
Stellt im laufenden Betrieb die BCLK-Frequenz ein, um die Systemleistung zu verbessern.

3 – PROBELT
Enthält neun integrierte Messpunkte für fortgeschrittenes Tuning.

4 – RETRY-TASTE
Ein Druck löst sofort einen Hard-Reset aus.

5 – SLOW-MODE-SCHALTER
Senkt den CPU-Multiplikator sofort auf den Multi 8x, um das System während der Einrichtung für extreme Übertaktung stabil zu halten.

6 – PAUSE SCHALTER
Mit dieser Option kann das System angehalten werden, um die OC-Parameter während des Benchmarks fein abzustimmen.

7 – RSVD-SCHALTER
Erleichtert das Hochfahren des Systems bei extremen Temperaturen (≤ -120°C)

8 – LN2 MODE
Jumper zur Aktivierung spezieller Optionen und Funktionen für die Übertaktung mit Flüssigstickstoff (LN2).

9 – BIOS-SCHALTER
Einfacher Wechsel zwischen BIOS 1 und 2.



GPU Halter

ASUS denkt einen Schritt weiter. Mit der im Lieferumfang enthaltenen Grafikkartenhalterung soll das Durchhängen der Grafikkarte verhindert werden und bietet dort Halt, wo er am meisten gebraucht wird. Er ist mit seinem magnetischen Sockel, dem verstellbaren Schieber und dem höhenverstellbaren Scharnier flexibel einsetzbar.

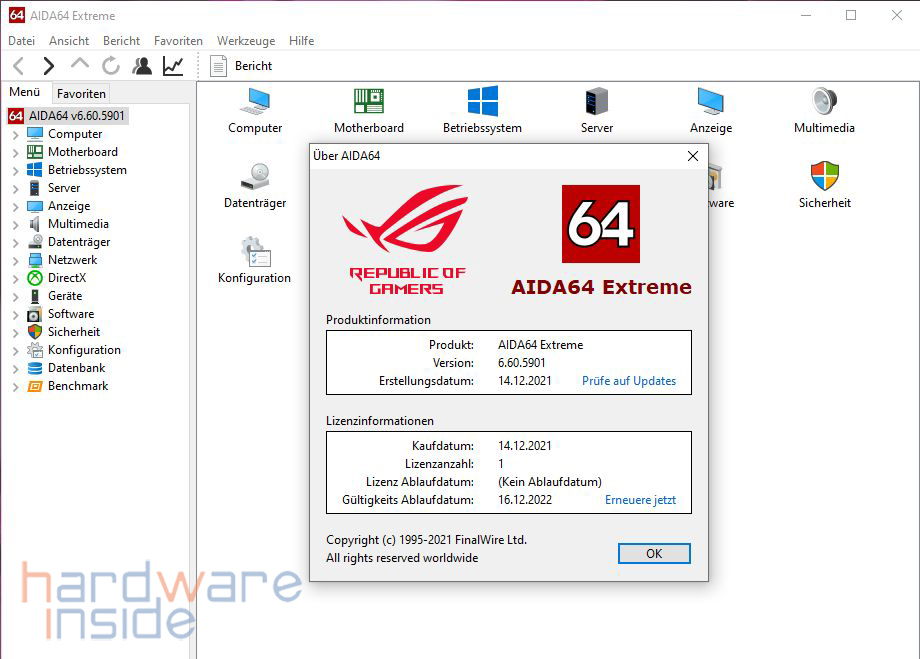

AIDA64 Extreme

ASUS bringt dem Käufer des ROG Maximus Z690 Apex auch gleich ein einjähriges AIDA64 Extreme-Abonnement mit. Ein Systeminformationstool, das detaillierte Informationen über die installierte Hard- und Software liefert und zugleich auch Benchmarks zur Messung der Leistung einzelner Komponenten oder des gesamten Systems beinhaltet. Über die Amoury Crate Software unter dem Reiter „Werkzeuge“-Dienstprogramme kann dieses heruntergeladen und installiert werden.



Praxis

Testsystem und Einbau





Vor dem Einbau des ROG MAXIMUS Z690 wurde unsere CPU in den Sockel und die Corsair Vengeance 2x 16 GB in die Ram-Bänke eingesetzt. Dank des Features, das auch Sockel 1200 Mounting-Kits passen, wurde vorab die Backplate montiert, damit unsere 280 mm All-In-One Wasserkühlung, die in der Front unseres Gehäuses ihren Platz findet, später installiert werden kann. Die NVME SSD wird im oberen Slot installiert, die zusätzlich verbaute 2,5″ SSD wird angeschlossen. Alle benötigten Kabel werden zu einem Kabelmanagement zusammengefasst. Da unser Mainboard zwei 3-Pin 5 V-Anschlüsse besitzt, wird die AIO sowie ein 300 mm RGB-Stripe angeschlossen, um das Ganze dann über die Amoury Crate Software zu steuern. Zum Schluss setzten wir unsere GTX 1060 DUAL 6 GB ein und schließen diese an.




Wir waren erstaunt, ein USB-Laufwerk mit 4,49 GB in Form eines USB-Sticks im Lieferumfang zu finden, typisch wäre ja die beigefügte Treiber-DVD mit allen Dienstprogrammen und Treibern, nicht bei dem APEX. So was würden wir uns immer wünschen.

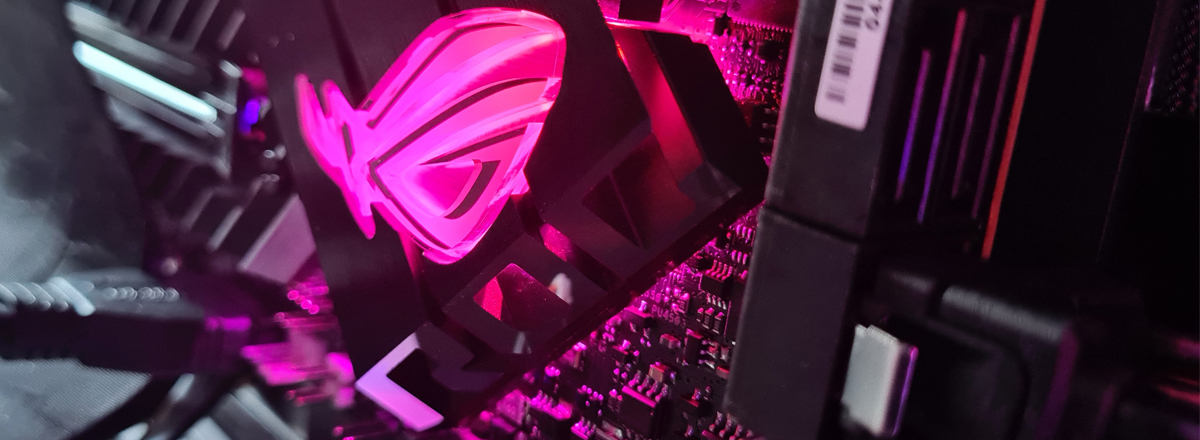

Nach dem ersten Boot, siehe da des APEX erhellt den Tag. Das ROG MAXIMUS Z690 APEX in Synchronisation mit der verbauten RGB-Beleuchtung der ASUS ROG STRIX LC II 280 ARGB und dem LED-Stripe bieten eine wirklich klasse Optik. Das Ganze bietet einen wunderschönen Kontrast, der absolut ausgeglichen ist.



UEFI





Auf der Hauptseite des UEFIs findet man alle relevanten und wichtigen Daten im Überblick. Auf der rechten Seite bietet uns der Hardware-Überwachungs-Monitor einen Überblick über die CPU, den Speicher, die Temperatur, die Spannungen und den Prediction Bereich. Nennen wir es eine interne Berechnung der verbauten CPU, wenn OC betrieben wird. Dann wird automatisch errechnet, was erreicht werden kann. Aufgelistet werden die P-Cores und dessen Spannung, die E-Cores mit Spannung, der Cache mit Spannungsangabe sowie der P-Core und E-Core Light-/ Heavy-Takt nebst Spannung. Last but not least der Heavy Cache Takt.

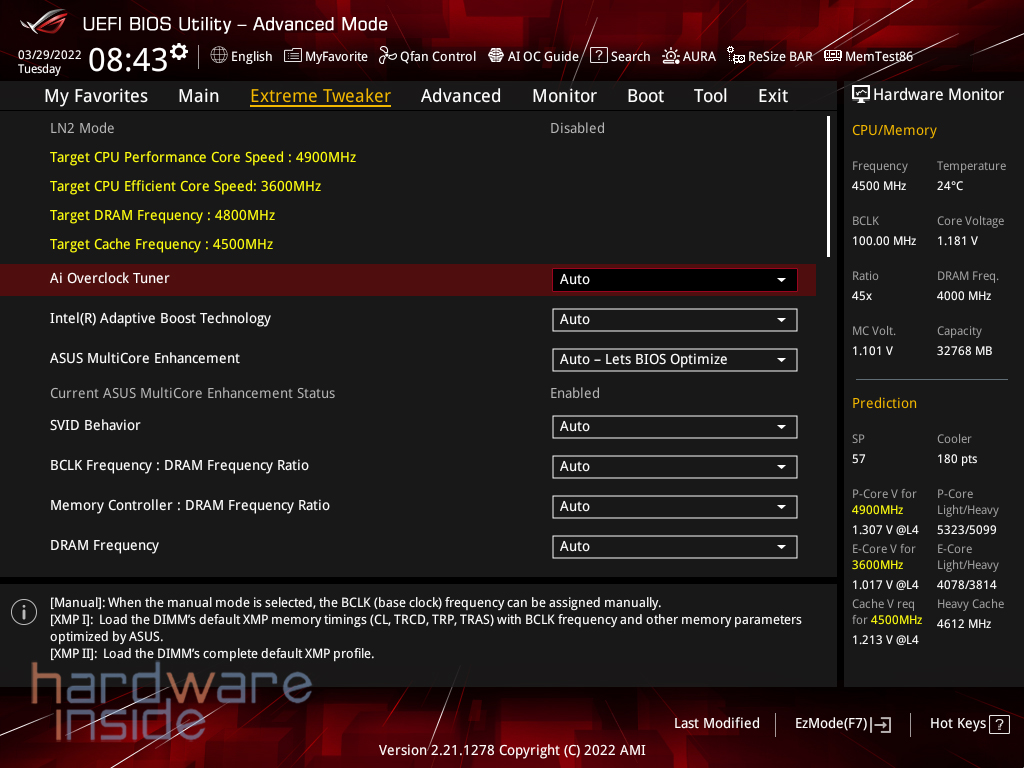

Im Extreme Tweaker, dem erweiterten Menü oder Modus, stehen dem Anwender zahlreiche Möglichkeiten zur Verfügung. Das Anpassen der Spannung, die Veränderung des Taktes vom Arbeitsspeicher, die Timings und Sub-Timings, die Profile, die Temperaturüberwachung oder der Bootreihenfolge. Dies ist nur ein kleiner Auszug dessen, was den Anwender erwartet.



Unter Tools findet man die Software MemTest86, die bereits im Bios integriert ist. Über dieses Tool wird der RAM getestet mit einer Reihe umfassender Algorithmen und Testmuster. Bei Instabilität treten hier sofort Fehler auf.



Software





Über die Armoury Crate Software, die auf der Herstellerseite herunterladen geladen werden kann, verbindet man eigentlich im ersten Moment die Möglichkeit, RGB-Effekte zu individualisieren.



Über die integrierte Funktion „Geräte“ bietet diese zusätzlich die Möglichkeit, die Lüftereinstellungen über den FanXpert2 anzupassen. Bereits vorab sind vier Profile vorgegeben und selbst erstellte Anpassungen lassen sich einfach anlegen, speichern und jederzeit abrufen. So kann der Nutzer individuell die Geräuschkulisse und Kühlleistung den eigenen Bedürfnissen anzupassen. Bei der aktivierten AI Cooling Funktion werden alle Lüfter automatisch verwaltet und gesteuert, wodurch eine effiziente Einstellung sichergestellt wird. Die aktuelle Geschwindigkeit der Lüfter wird im Diagramm als blauer Punkt dargestellt.



Die ASUS HYDRANODE-Funktion dient als Kommunikationsplattform zwischen Mainboard und anderen Geräten. Kann aber nur bei Lüftern angewandt werden, die dieses Feature auch unterstützen.



Über die ASUS AI Suite hat der Nutzer die Möglichkeit, die CPU über das AI Overclocking auf intelligente Weise zu übertakten. Nachdem man die Anfrage, ob das System neu gestartet werden soll, mit JA beantwortet, geht es auch schon los.



Der AI Overclocking Report zeigt uns eindrucksvoll, was einfach mit nur einem Mausklick machbar ist und so konnten wir unseren 12600k mit nur einem Klick auf 5,2 GHz bei drei Kernen und 4,9 GHz auf den anderen drei Kernen übertakten. Die E-Cores lagen statt der üblichen 3,6 GHz auf 4 GHz, das heißt, das System wurde um 40 % übertaktet. Die Euphorie war aber schnell dahin, als wir feststellen mussten, das unsere verbaute AIO bei den Temperaturen schnell auf über knapp 80 Grad ging, was im ersten Moment nicht viel erscheint, aber doch eher kontraproduktiv ist beim Overclocking, wenn man höher hinaus will.

Benchmarks

Cinebench R23

Um unserem verbauten Intel Core i5 12600k mal auf den Zahn zu fühlen, entschieden wir uns für den Cinebench R23 Benchmark. Dieses Szenario wiederholen wir dreimal, die Taktraten der Speicher wurden auf Default mit 4800 MHz und geladenem XMP Profil mit 4800 MHz und Änderung der Latenz sowie 5200 MHz und 5400 MHz getestet. Die erreichten Ergebnisse werden in einer Tabelle zusammengefügt. Im Single-Core Benchmark @Stock-Out of the Box lagen wir bei 1846 Punkte und erhöhen das Ergebnis nach der Übertaktung auf 1892. Da kommt aber noch was.



Final R23



Mit einem Finalen Overclocking von 5,2 GHz auf den P-Cores und 4,0 GHz auf den E-Cores und den eingestellten 5400 MHZ bei den Speichermodulen erreichen wir gute 2006 Punkte im Single-Core. Damit konnten die anfänglichen Stock-Punkte mit 1846 um mehr als 150 Punkte verbessern.

Im Multi-Core sah das ganze dann auch anders aus. Von den anfänglichen 17485 Punkten out oft he Box erreichen wir nun 19739 Punkte. Womit wir vorab sagen können, Respekt. Das Ergebnis kann sich definitiv sehen lassen.



AIDA64



Beim Benchmark AIDA im XMP 1 Profil erreichen wir mit eingestellten 4,9 GHz auf den P-Cores und 3,6 GHz auf den E-Cores sowie Default beim Ram einen Lesedurchsatz von 70089 MB/s und einen Schreibdurchsatz von 67506 MB/s. Der Kopierdurchsatz beträgt 63767 MB/s mit einer Latenz von 88,4 ns. Durch manuelle Übertaktung der Speichermodule auf 5200 MHz mit C36 und 5400 MHz mit C40 konnten wir die finale Taktfrequenz mit den von uns verbauten Speichern auf 5400 MHz mit einer Latenz von 38-39-39-80 2 T übertakten. Was eine Steigerung von 600 MHz mit sich bringt. Dadurch erreichen einen Durchsatz von 78652 MB/s im Lesen, 76543 MB/s im Schreiben und 72373 MB/s beim Kopieren. Das Ganze bei einer Latenz von 78,2 ns und den Timings von 38-39-38-80 CR2, was sehr beachtlich ist.



CrystalDiskMark



Natürlich wollen wir auch die Geschwindigkeit unserer verbauten HP SSD EX950 2TB mit dem CrystalDiskMark und dem ATTO Disk Benchmark testen. Wir ermitteln den Lese – und Schreibwert. Laut Hersteller hat die HP EX950 M.2 einen Lese-Wert von 3500 MB/s und einen Schreibwert von 2900 MB/s. Bei unserem Test konnten wir die Herstellervorgaben fast Punkt genau treffen, beim Schreiben mit 3174 MB/s konnten wir die Vorgabe einstellen und sogar um 272 MB/s übertreffen.



ATTO

Auch beim ATTO Disk Benchmark erreichen wir gute Werte. Zu sehen ist, dass wir etwas unter den Vorgaben des Herstellers lagen, mit max. 2,97 GB/s im Lesen und 2,89 GB/s im Schreiben. Die Abweichungen könnten hier an den Parametern des Testprogramms liegen.



Temperaturen



Außerdem wollen wir uns auch ansehen, ob die von uns erreichten Werte auch stabil sind. Bei der verbauten Wasserkühlung handelt es sich um eine 280 mm AIO aus dem Hause ASUS. Die Lüfter wurden so eingestellt, dass ein guter Kompromiss aus Kühlung und Leistung entsteht. Die Temperaturen wurden mit HardwareInfo ausgelesen. Im IDLE überschreitet das Mainboard nie die 29 °C Marke. Bei einfachen Anwendungen wie surfen, YouTube etc. liegen wir bei etwas über 26 °C. Der 12600K wurde bei den P-Cores auf 4,9 GHz und die E-Cores auf 3,6 GHz eingestellt. Wir ändern unsere Taktik und lassen Cinebench R23 für 30 Minuten im LOOP laufen, um die Stabilität unter Last zu prüfen, da dieser doch sehr CPU und Speicherlastig ist. Die Speichermodule wurden auf 5400 MHz mit den Timings CL38-39-39-80 2 T bei einer VDD von 1.305 V eingestellt. Nach 30 Min. erreichen wir bei den P-Cores einen Durchschnittswert von 69 °C. Die E-Cores lagen bei 49 °C. Das Gesamtsystem, die Temperatursensoren und auch die VRMs blieben mit 31 °C recht kühl, ebenso mit max. 53 °C auf dem Chipsatz sprechen die Werte für sich. Abschließend können wir sagen, dass die Wärmeabfuhr des gesamten Systems wie auch die Spannungen definitiv für sich sprechen. Im Großen und Ganzen passt das Zusammenspiel und ASUS hat wieder einmal gezeigt, was High End bedeutet.



Fazit

Das ROG MAXIMUS Z690 APEX ist derzeit ab 624 € im Preisvergleich gelistet. Im ersten Moment ein Batzen Geld, doch bekommen wir hier extrem viel geboten. Wir reden hier von einem Mainboard mit einer 24 + 2 Phasen Spannungsversorgung. Mit gleich fünf M.2 Slots wird es die Speicherfetischisten freuen, mechanische Laufwerke gehören der Vergangenheit an. Die zahlreichen Zusatzfeatures wie das ROG TRUE VOLTICIAN ein Miniatur-Oszilloskop oder das „Overclocker’s Toolkit“, das im laufenden Betrieb bei der Übertaktung hilft, machen das APEX einzigartig. Dank des AI-Overclockings, kann die Leistung sofort abgerufen werden mit nur einem Mausklick, was in unserem Fall 40 % gebracht hat, exorbitant würden wir sagen. Wir waren mehr als begeistert über die ganzen Features, die Verarbeitung und das Potenzial, was noch lange nicht ausgeschöpft ist. Manch einer findet den Preis jetzt doch zu hoch gegriffen, doch Qualität hat seinen Preis und OC-Enthusiasten werden es lieben. Daher vergeben wir unseren High-End Award.


Pro:
+ Verarbeitung
+ Fünf M.2 Slots
+ Spannungsversorgung
+ Hervorragendes AI-OC
+ Acht PWM-Anschlüsse
+ Benutzerfreundliche Q-Release-Technologie
+ Ausreichende Front- und Back-I/O Anschlussmöglichkeiten
+ Sehr gutes Übertaktungspotenzial
+ WIFI 6E
+ ROG TRUE VOLTICIAN und das
+ „Overclocker’s Toolkit“ für Extreme-Übertakter

Kontra:
– Preis
