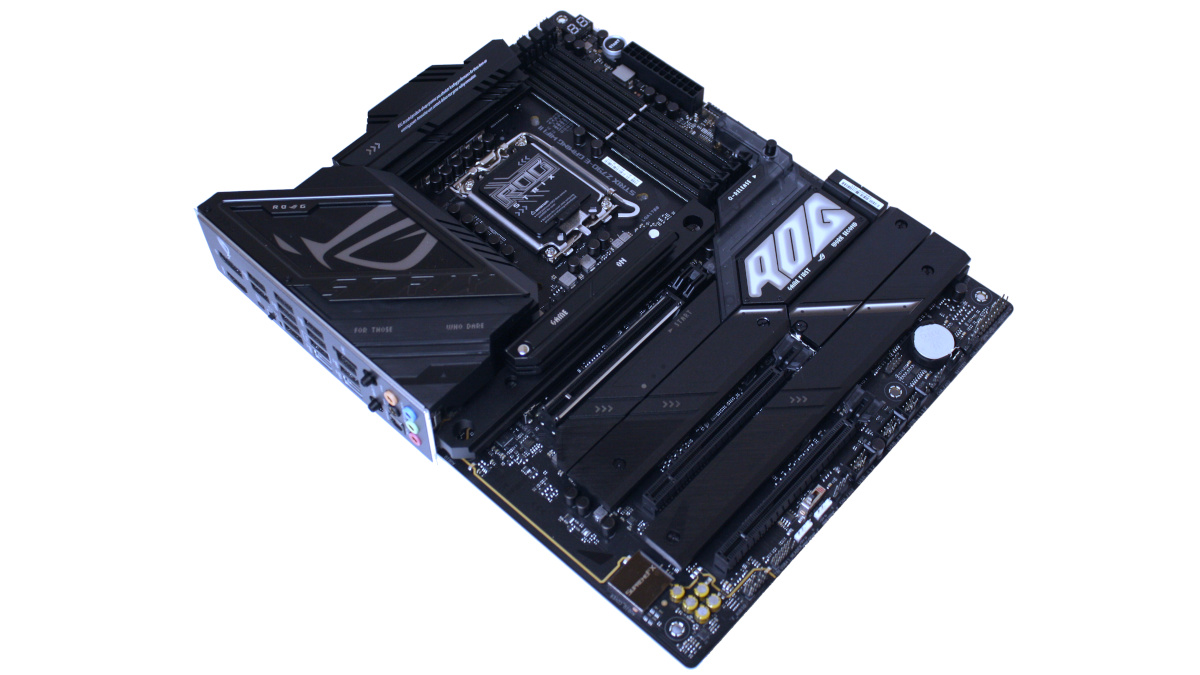

Rechtzeitig zum Launch der neuen Intel Core 14 alias „Raptor Lake Refresh“-Prozessoren hat Asus mit dem ASUS ROG STRIX Z790-E GAMING WIFI II eine aktualisierte Variante des ROG STRIX Z790-E GAMING WIFI veröffentlicht. Obwohl sich das Boarddesign im Vergleich zum Vorgängermodell nur minimal verändert hat, wurde das Mainboard jedoch unter der Haube mit einigen Upgrades verbessert. In diesem Review möchten wir im Detail das Mainboard vorstellen und durch einen Praxistest seine Eigenschaften erforschen.
Verpackung, Inhalt, Daten
Verpackung
Die Verpackung ähnelt dem Vorgängermodell und anderen Vertretern der ROG-Reihe. Die Vorderseite zeigt eine Darstellung des Mainboards und ein paar hervorgehobene Features. Auf der Rückseite sind Detailaufnahmen einiger Funktionen zu finden sowie eine Auflistung der kompletten technischen Spezifikationen. Eine Besonderheit der Verpackung dieses Mainboards im Vergleich zu anderen Mainboard-Verpackungen ist die Ordnung innerhalb des Kartons. Das Mainboard selbst ist in einem Pappgestell integriert. Darunter befindet sich eine Ebene mit einer Anleitung und erst darunter werden die übrigen Zubehörteile in separaten Bereichen platziert. Im Gegensatz zu anderen Verpackungen lässt sich das Mainboard so sehr leicht und ordentlich wieder verstauen.
Inhalt
Zum Lieferumfang des Mainboards gehört folgendes Zubehör:
1x Schnellstart-Bedienungsanleitung
2x SATA-Kabel
1x Wärmeleitpad für SSDs als Ersatz
1x ASUS Wi-Fi Q-Antenne
1x Kabelbinder Paket
1x M.2 Backplate Q-Latch Paket
1x M.2Q-Latch Paket
1x ROG Schlüsselanhänger
1x ROG Strix Aufkleber
1x ROG Strix Dankeskarte
2x M.2 Gummipakete
1x M.2 Backplate
Daten
Technische Daten – ASUS ROG STRIX Z790-E GAMING WIFI II
Format
ATX
CPU-Sockel
LGA1700
CPU-Support
12. Gen / 13. Gen / 14. Gen – Intel Core / Pentium Gold / Celeron
Beim ASUS ROG STRIX Z790-E GAMING WIFI II handelt es sich um ein Mainboard im ATX-Format. Das Mainboard sowie die meisten Komponenten sind in Schwarz gehalten, sodass die wenigen Ausnahmen optisch hervorstechen. Auffällig ist vor allem der große Anteil an Fläche, der mit Metallblenden abgedeckt ist. Eine freie Sicht auf die Platine ist hier die Ausnahme. Die Herstellerlogos auf der verlängerten Blende des IO-Shields und auf dem Kühlkörper des Chipsatzes setzen stilistische Akzente. Das Design der Kühlkörper ergibt ein sehr einheitliches Gesamtbild, obwohl diese nicht direkt miteinander verbunden sind.
Wie bei den meisten besseren Mainboards üblich, ist die Blende des IO-Shields fest mit dem Mainboard verbunden. Zudem schließt diese Blende bündig mit den Kühlkörpern der Stromversorgung ab. Auf der so entstandenen Fläche hat Asus ein ROG-Logo mit RGB-Beleuchtung integriert.
Das ASUS ROG STRIX Z790-E GAMING WIFI II bietet vier DIMM-Steckplätze für DDR5-Speichermodule in einer Dual-Channel-Konfiguration. Laut Hersteller werden Arbeitsspeicher mit Geschwindigkeiten von weit über 8 GT/s unterstützt. Um diese Geschwindigkeiten zu erreichen, ist nicht nur die Hardware auf hohe Frequenzen ausgelegt, sondern auch im Bios finden sich erweiterte Funktionen zur Optimierung der Taktraten.
Auf der Rückseite des Mainboards sind keine Anschlüsse oder Bauteile versteckt, lediglich einige Schrauben, mit denen die Kühlkörper auf dem Board befestigt werden.
Leistungsstufen
Wie man schon an den zahlreichen Leistungsstufen vermuten kann, ist das ASUS ROG STRIX Z790-E GAMING WIFI II für eine hohe Leistung ausgelegt. Die Stromversorgung ist auf dem ASUS ROG STRIX Z790-E GAMING WIFI II in einer 18+1+2 Architektur umgesetzt. Jede der VRM-Leistungsstufen kann bis zu 110 Ampere liefern, um auch die Leistungshungrigsten Prozessoren mit ausreichen Strom zu versorgen. Sowohl die Mosfets, als auch die Spulen sind dabei mit großen Kühlkörpern ausgestattet, die mit einer Heatpipe verbunden sind. Zur Versorgung der CPU stehen zwei 8-Pol Buchsen zur Verfügung.
Kühlelemente
Auf dem Mainboard wurden viele große Kühlkörper inklusive Wärmeleitpads verbaut, um die Kühlung der wärmeerzeugenden Komponenten zu gewährleisten. Sowohl die Anzahl als auch die Größe der Kühlkörper tragen dazu bei, dass das Gewicht des Mainboards sehr hoch ist. Alle M.2-Steckplätze sind mit Kühlkörpern versehen, der primäre Steckplatz besitzt zusätzlich einen Kühlkörper auf der Unterseite. Die Kühlkörper der VRMs sind mit der Blendenverlängerung der IO-Blende abgeschlossen. Auch der Chipsatz wird passiv gekühlt, aktive Kühlelemente kommen nicht zum Einsatz.
PCIe & M.2 Anschlüsse
Schauen wir uns nun die angebotenen PCIe-Schnittstellen genauer an. Zwischen mehreren Metallkühlkörpern finden wir zunächst das mit einem Metallmantel verstärkte primäre PCIe Interface. Dieses bietet in voller x16 Länge eine direkte Verbindung zur CPU mit dem neuesten PCIe Standard 5.0. Zum einfachen Entfernen der installierten Erweiterungskarten befindet sich auf der rechten Seite des Mainboards ein sogenannter Q-Release Button. Dieser löst die Verriegelung, ohne dass man an der installierten Karte vorbei zum PCI-Anschluss greifen muss. Diese Schnittstelle bietet eine Besonderheit, auf die an dieser Stelle hingewiesen werden soll: Der Port teilt sich seine Bandbreite mit dem primären M.2 Slot. Wird dort eine SSD eingesetzt, steht diesem PCIe-Steckplatz nur noch die halbe Bandbreite zur Verfügung. Das muss kein Nachteil sein, in unserem Praxistest kommt später eine RTX 4060 Ti zum Einsatz, die ohnehin nur über eine x8 Anbindung verfügt. Für solche Fälle kann diese Aufteilung der Bandbreite weitere Aufrüstmöglichkeiten für die Zukunft bieten.
Darüber hinaus verfügt das Mainboard über zwei weitere PCIe-Schnittstellen. Die erste ist zwei gedachte Slots vom primären Steckplatz entfernt. Dadurch ist es problemlos möglich, eine Grafikkarte mit einer Breite von drei Slots zu verwenden, ohne weitere Slots zu belegen. Die beiden sekundären PCIe-Schnittstellen besitzen die volle Länge, sind aber jeweils nur mit einer x4 Datenverbindung zum Chipsatz ausgestattet.
Für SSDs bietet das ASUS ROG STRIX Z790-E GAMING WIFI II gleich fünf M.2-Slots. Über dem primären PCIe Interface finden wir unter einem großen Kühlkörper ein M.2 Interface mit PCIe 5.0 Unterstützung, hier können besonders schnelle SSDs in direkter Verbindung mit der CPU ihre Leistung unter Beweis stellen. Für den Einbau werden SSDs von 42 mm bis 110 mm Länge unterstützt (2242 / 2260 / 2280 und 22110). Eine Besonderheit stellt hier auch der Kühlkörper dar, die Größe soll nicht nur optisch etwas hermachen, im Inneren befindet sich eine Heatpipe, die mit direktem Kontakt zum Wärmeleitpad die Temperaturen der SSD im Zaum halten soll.
Die weiteren M.2-Slots befinden sich im unteren Bereich zwischen und neben den PCIe-Schnittstellen. Sie unterstützen alle das PCIe Protokoll in der Version 4.0 mit voller x4 Datenanbindung. Sie unterscheiden sich in den unterstützten SSD-Formaten, während alle Slots den Standard-Formfaktor 2280 unterstützen, bieten nur zwei Slots noch eine Verriegelungsmöglichkeit für SSDs mit den Formfaktoren 2242 und 2260. Alle M.2-Slots sind mit sogenannten Q-Latches ausgestattet. Dabei handelt es sich um kleine Kunststoffkragen, die das Einsetzen der SSD ohne zusätzliches Werkzeug ermöglichen. Des Weiteren sind alle M.2-Slots mit Kühlkörpern samt Wärmeleitpads ausgestattet, diese sind jedoch verschraubt und können nicht ohne Werkzeug entfernt werden.
Für ältere SATA SSDs ist zu beachten, dass dieses Mainboard nur einen Steckplatz mit Unterstützung des SATA Protokolls für M.2 SSDs bietet. Die jeweils unterstützten Protokolle sind in der Nähe der Steckplätze auf dem Mainboard aufgedruckt.
Anschlüsse I/O Shield
Schon beim ersten Blick auf die Rückseite des ASUS ROG STRIX Z790-E GAMING WIFI II fällt die schiere Menge an USB-Anschlüssen auf. Der zur Verfügung stehende Platz auf der Blende wurde fast vollständig mit Steckplätzen belegt. Das Mainboard bietet hier ganze zwölf USB-Ports, wovon zehn mit einem Typ-A-Anschluss ausgestattet sind und eine Datenrate von 10 Gbit/s unterstützen. Die beiden USB-C-Anschlüsse sind mit Datenraten von 10 Gbit/s und 20 Gbit/s ausgestattet. USB-4 oder Thunderbolt werden von diesen Anschlüssen nicht unterstützt. Für schnelle Netzwerkverbindungen sorgen ein Ethernet-Anschluss mit 2,5 Gbit/s und Antennenanschlüsse der WI-FI 7-fähigen Netzwerkkarte. Weiterhin finden wir mit einem HDMI und einem DisplayPort die üblichen Grafikanschlüsse. Nicht zu vergessen sind natürlich die Audioports, fünf koaxiale Anschlüsse und ein optischer Audioausgang können zum Betrieb von Soundsystemen genutzt werden.
Für eine optimale WiFi-Verbindung sorgt eine externe Antenne, die auf einem magnetischen Fuß montiert ist. Die integrierte Netzwerkkarte unterstützt den neuesten WiFi 7 Standard, der eine Weiterentwicklung des WiFi 6/6E Standards darstellt. Neu sind unter anderem größere Kanäle, die mehr Kapazität bieten und die Möglichkeit, dass mehrere Frequenzbänder gleichzeitig genutzt werden können.
Interne Anschlüsse
Wem die 12 USB-Ports auf der Rückseite noch nicht ausreichen, dem bietet das ASUS ROG STRIX Z790-E GAMING WIFI II noch weitere USB-Pin-Header, um die USB-Ports des Gehäuses zur Verfügung zu stellen. Auch hier überrascht das Mainboard mit übermäßig vielen Anschlüssen: Das Mainboard verfügt über zwei USB 5 Gbit/s Pinheader, die jeweils zwei der schnellen 5 Gbit/s Ports zur Verfügung stellen. Aber auch USB 2.0 Anschlüsse sind reichlich vorhanden, über das Board verteilt befinden sich dreimal Pinheader für insgesamt sechs weitere USB 2.0 Anschlüsse. Natürlich bietet das ASUS ROG STRIX Z790-E GAMING WIFI II auch einen Anschluss für die USB-C Ports des Gehäuses. Auch dieser ist keineswegs Standard, dieser USB-C-Anschluss unterstützt eine Geschwindigkeit von bis zu 20 Gbit/s und bietet zudem USB Power-Delivery mit Fast-Charge bei 30W Ausgangsleistung.
Um eine ausreichende Kühlung des Systems zu gewährleisten, bietet das ASUS ROG STRIX Z790-E GAMING WIFI II viele Lüfteranschlüsse. Für den Anschluss von CPU-Kühlern bietet das Board im oberen Bereich sowohl einen CPU-Fan und einen CPU-AiO-Pump-Anschluss, als auch einen CPU-OPT Steckplatz, der für einen weiteren Lüfter der CPU-Kühlung genutzt werden kann. Für Gehäuselüfter sind auf dem Board verteilt insgesamt fünf 4-Pin-Steckplätze zu finden, drei davon am unteren Rand und zwei weitere über dem primären M.2-Slot.
Chipsatz
Wie der Name des Mainboards bereits vermuten lässt, setzt Asus beim ROG STRIX Z790-E GAMING WIFI II auf den Intel Z790 Chipsatz. Dieser bietet im Gegensatz zu z.B. dem B760 Chipsatz die Möglichkeit zur Übertaktung der CPU. Dies ist aber nicht der einzige Vorteil gegenüber anderen Chipsätzen für den Intel 1700 Sockel. Der Z790 Chipsatz bietet die höchste Anzahl an PCIe Datenleitungen und USB Ports sowie die Möglichkeit PCIe Speichergeräte in einem RAID zu betreiben.
Soundchip
Das Audioerlebnis auf diesem Mainboard wird durch den ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 ermöglicht. Mit Impedanzerkennung für die Front- und Rear-Kopfhörerausgänge sorgt er für eine präzise Audiowiedergabe und unterstützt Funktionen wie Klinkenerkennung und Multi-Streaming. Für ein detailreiches und immersives Klangerlebnis sorgt die Unterstützung von bis zu 32 Bit/384 kHz Wiedergabe am Frontpanel.
Besondere Funktionen
Asus hat das ROG STRIX Z790-E GAMING WIFI II mit einigen Features ausgestattet, die nicht unbedingt auf jedem Standard-Mainboard zu finden sind. Neben den bereits serienmäßigen Features wie dem M.2 Q-Latch zum schnellen Einbau von SSDs oder dem PCIe Slot Q-Release Button an der Seite des Mainboards, finden wir noch einige Besonderheiten. So ist das Mainboard direkt mit einem Startknopf ausgestattet, direkt darüber befinden sich zwei Segmentanzeigen, die verschiedene Fehlercodes anzeigen und somit die Fehlersuche sehr erleichtern. Nach erfolgreichem Systemstart zeigt diese Anzeige die aktuelle CPU-Temperatur an.
Wir installieren ein frisches Windows 11 auf der SSD und müssen auch bei diesem Mainboard wieder das Problem feststellen: Während der Installation kann keine Internetverbindung aufgebaut werden, da für beide Netzwerkschnittstellen keine Treiber vorhanden sind. Nach kurzer Frustration versuchen wir eine Shell per Tastenkombination zu öffnen, um die Treiber manuell zu installieren. Dabei fällt uns ein im Hintergrund geöffnetes Fenster auf.
Im Hintergrund der Installation und ohne sich bemerkbar zu machen, hat sich ein Fenster geöffnet, das uns fragt, ob wir einen auf dem Mainboard vorhandenen Netzwerktreiber installieren wollen. Natürlich bestätigen wir dies und siehe da, der Windows-Installer kann sich Updates herunterladen und seine Aufgabe abschließen. Im Fenster des Hilfsprogramms werden wir noch gefragt, ob wir Armory Crate installieren wollen. Doch während der Installation ist der Windows Installer fertig und bricht die Installation von Armory Crate ab.
Wir finden es gut, dass das Mainboard eine Möglichkeit bietet, ein frisches Windows zu installieren, ohne die Treiber auf einem separaten Datenträger vorbereiten zu müssen. Sehr benutzerfreundlich ist die aktuelle Lösung allerdings nicht. Wenn der Treiber nicht vorhanden ist, müsste das Hilfsprogramm unserer Meinung nach nicht nachfragen. Dann würde die Installation wahrscheinlich problemlos verlaufen.
UEFI / BIOS
Das UEFI-BIOS ähnelt in Design und Aufbau den Varianten anderer ASUS ROG-Mainboards. In der ersten Ansicht werden Informationen über die verbaute Hardware und die Daten verschiedener Sensoren angezeigt. Die CPU-Temperatur wird in einem Diagramm angezeigt und auch die Steuerung des CPU-Lüfters wird grafisch dargestellt. In den Reitern am oberen Rand kann die Sprache eingestellt, eine Funktion gesucht und erweiterte Funktionen wie MemTest86 gestartet werden.
Zurück
Vor
Mit der Taste F7 kann in den erweiterten Modus gewechselt werden. Hier können tiefgreifende Einstellungen zu Clocks und Timings von CPU und RAM vorgenommen werden. Der berühmt-berüchtigte Ai Tweaker bietet hier einige Hilfestellungen und Utilities, um mit wenig Aufwand mehr Leistung aus den verbauten Komponenten herauszuholen. Die verfügbaren Einstellungen sind sehr umfangreich, so können beispielsweise für jeden Kern seperat Spannungen und Takte definiert werden. Weiterhin bietet das BIOS viele KI-Funktionen, um ohne tiefgehende Kennnisse die Leistung des Systems zu optimieren. Dabei bietet das Bios auch eine Einschätzung über die Leistung des CPU-Kühlers und mit der sogenannten „Silicon Prediction“ eine Einschätzung über die Qualität der CPU.
Software
Auch für das ROG STRIX Z790-E GAMING WIFI II stehen die bekannten Begleitprogramme des Herstellers zur Verfügung, die per Bios-Option auch direkt von Windows installiert werden können.
Zurück
Vor
Armory Crate bietet eine benutzerfreundliche Oberfläche, die es dem Benutzer ermöglicht, verschiedene Aspekte des Systems zu optimieren und anzupassen. Die Software ermöglicht nicht nur den Zugriff auf Hardwareinformationen, sondern auch die Anpassung der Einstellungen für andere ASUS-Komponenten. Dazu gehören die Steuerung von Lüftergeschwindigkeiten, RGB-Beleuchtungseffekten und Übertaktungsoptionen für eine optimale Leistung. Die Benutzeroberfläche ist sehr intuitiv zu bedienen und ermöglicht eine mühelose Anpassung der Systemkonfiguration. Auch Updates für Treiber und Systemkomponenten können mit Armory Crate installiert werden, um das System immer auf dem neuesten Stand zu halten. Allerdings gibt es einige Einschränkungen: Zum einen bietet Armory Crate keine Bios-Upgrades an, zum anderen sind neuere Versionen von Treibern teilweise auf der Website des Herstellers zu finden.
Die Software MyAsus wird ebenfalls über Windows installiert. Diese scheint jedoch nicht wirklich mit dem Mainboard zusammenarbeiten zu wollen. Während die Software z.B. auf dem ROG Ally neue BIOS-Updates bereitstellen kann, ist die einzige wirkliche Funktion der Software auf diesem Mainboard die Diagnose der Wlan-Schnittstelle. Dieser Test zeigt an, dass die Netzwerkkarte defekt ist, obwohl sie unserer Meinung nach einwandfrei funktioniert. Vielleicht arbeitet MyASUS in einer zukünftigen Version besser mit dem Mainboard zusammen, bei uns hat die Anwendung jedenfalls auch nach mehreren Neuinstallationen und manuellen Bios-Updates keine sinnvolle Funktion geboten.
Benchmarks
In den nächsten Abschnitten wird die Leistungsfähigkeit des Systems in verschiedenen Benchmarks untersucht.
AIDA64 Cache & Memory Benchmark
Der Cache & Memory Benchmark der AIDA64-Suite eignet sich gut, um den Durchsatz zwischen CPU und Arbeitsspeicher zu bewerten. Wir erreichen 83 GB/s beim Lesen und 79 GB/s beim Schreiben. Es ist jedoch zu beachten, dass in unserem Fall die AIDA-Suite im Hypervisor-Modus lief und daher die tatsächlichen Werte höher sein können.
Cinebench 23
Der Cinebench R23 von Maxon belastet den Prozessor in einem realitätsnahen Anwendungsszenario. Daher bietet dieser Test eine gute Vergleichsbasis für die CPU-Leistung. Die 14 Kerne des verwendeten Intel Core i5 14600k erreichen zusammen einen Multicore-Wert von 24.820 Punkten, im Singlecore-Test erreichen wir 2036 Punkte. Beide Werte wurden im Stock-Takt ermittelt. Die Leistung des Prozessors werden wir in einem späteren Review noch genauer untersuchen. Zusammenfassend zeigt dieser Test, dass wir die CPU auf dem Mainboard gut betreiben können.
3DMark
Mit verschiedenen Benchmarks der 3DMark Suite haben wir die gemeinsame Leistung von CPU und GPU untersucht. Im Fire Strike beispielsweise erreichen wir 31.059 Punkte und damit eine überdurchschnittliche Bewertung für unser System. In der Extreme-Variante des Firestrike Benchmarks erreichen wir gute 15.742 Punkte, der Wert der CPU bleibt mit knapp über 39.000 Punkten nahezu unverändert. Beide Tests zeigen eine gute Leistung für moderne Spiele.
Fazit
Das ASUS ROG STRIX Z790-E GAMING WIFI II lässt keine Wünsche offen, egal welchen Aspekt des Mainboards man betrachtet. Angefangen bei der enormen Anzahl an verschiedenen Anschlüssen und Schnittstellen bis hin zum BIOS kann der Umfang nur als riesig bezeichnet werden. Vor allem die vielen Optionen im BIOS machen deutlich, dass sich dieses Mainboard an die anspruchsvollsten Enthusiasten richtet. Hervorzuheben ist auch noch einmal die Adaption aktueller Standards. Das Board bietet sowohl einen M.2 als auch einen PCIe Slot mit Unterstützung für die aktuelle Version PCIe 5.0. Für viele Prozessoren aus drei Generationen ist das ASUS ROG STRIX Z790-E GAMING WIFI II eine hervorragende Wahl. Im Vergleich zum Vorgängermodell bietet dieses Modell eine noch bessere Stromversorgung, Unterstützung für höher getakteten Speicher, den neuesten WiFi 7 Standard und schnelle 10 Gbit/s USB-Ports. In jeder Hinsicht ein exzellentes Mainboard zum Übertakten von Prozessoren. Die vielen Features führen allerdings auch zu einem hohen Anschaffungspreis, mit derzeit weit über 500 € ist das Mainboard kein Schnäppchen. Wir empfehlen das Mainboard allen, die ein echtes Top-Mainboard für ein leistungsstarkes System suchen.
Pro: + Hochwertige Verarbeitung und schickes Design + Fünf passiv-gekühlte M.2 Slots + Je ein PCIe und M.2 mit PCIe 5.0 Unterstützung + Extrem viele USB-Anschlüsse + WiFi 7
