Cooler Master erweitert das Lineup der MASTERBOX–Serie um zwei weitere Modelle. Mit dem 520 MESH und 520 MESH ARGB, einmal mit Mesh und in der anderen Variante mit einem DarkMirror Front Panel, besitzen beide ein individuelles Frontdesign. Beide Modelle sind in Schwarz und Weiß erhältlich. In unserem Test schauen wir uns das 520 MESH in der schwarzen Version genauer an. Es besticht nicht nur durch die FineMesh Performance Frontblende, den großen Mesh-Einlässen seitlich, denn auch mit den drei ab Werk vorinstallierten CF120 ARGB-Lüftern wird zudem noch Farbe ins Spiel gebracht. Was das Cooler Master 520 MESH noch zu bieten hat, erfahrt ihr weiter unten.
Verpackung, Inhalt, Daten
Verpackung
Ausgeliefert wird die MASTERBOX 520 MESH in einer großen Kartonage. Die Vorderseite illustriert lediglich das MASTERBOX 520 MESH und ein unterhalb angebrachter Aufkleber informiert über die Produktbezeichnung und ob es sich um die schwarze oder weiße Version handelt. Rückseitig befindet sich eine Auflistung der Features, diese wird in acht unterschiedlichen Sprachen kurz erläutert.
Inhalt
Das Gehäuse selbst ist in einer Plastiktüte verpackt. Styroporeinlagen sorgen für den sicheren Halt beim Transport. Im Lieferumfang liegen noch ein Quick-Installation-Guide, ein Beutel mit allen wichtigen Schrauben, Abstandshalter, Kabelbinder und montierbare Halterungen für HDDs bei.
1x USB 3.2 Gen 1 Typ-A 1x USB 3.2 Gen 2 Typ-C 1x 3,5mm Headset Jack (Audio+Mic) 1x Reset/ARGB Taste
Vorinstallierte Lüfter Front
3x CF120 mm ARGB-Lüfter
Lüfter Unterstützung
Vorderseite: 3 x 120mm / 2 x 140mm Oben: 3 x 120mm / 2 x 140mm Rückseite: 1 x 120 mm
Radiatoren
Oben: 120 mm, 140 mm, 240 mm, 280 mm, 360 mm Vorne: 120 mm, 140 mm, 240 mm, 280 mm, 360 mm Rückseite: 120 mm
Staubfilter
Vorne, Oben, Unten
CPU-Kühler
max. 165 mm
Grafikkarte
max. 410 mm
Netzteil
max. 200 mm
Garantie
2 Jahre
Details
Die FineMesh Performance Frontblende bietet zum einen hohe Luftströme und zum anderen eine hervorragende Staubfiltration. Unterhalb ist das Cooler Master-Logo angebracht. Das Logo ist sauber eingearbeitet, wie man es nicht anders von Cooler Master kennt, es verleiht dem 520 MESH das gewisse Etwas.
Die FineMesh Performance Frontblende lässt sich bei Bedarf auch einfach entfernen, um sie zu reinigen, da sie gleichzeitig auch als Staubfilter dient. Dahinter sind bereits drei CF120 mm ARGB-Lüfter ab Werk verbaut, die leider ohne PWM-Signal auskommen müssen. Diese sind angegeben mit einer Drehzahl von 1200 RPM. Durch eine verbesserte Rahmenstruktur sollen Geräusche reduziert werden, was wir später im Test noch sehen werden. Alternativ kann hier aber auch ein Radiator bis maximal 360 mm verbaut werden.
Mit den Maßen von 502 x 210 x 498 mm (L x B x H) wirkt das 520 MESH doch schon recht groß, obwohl sich das Volumen auf 50 L beschränkt. Ein 4 mm starkes, aus gehärtetem Glas gefertigtes Seitenteil, das einen Blick auf das Innere ermöglicht, rundet das Gesamtbild stimmig ab. Grafikkarten mit einer Gesamtlänge von 410 mm können hier verbaut werden, was gerade die Nutzer der neusten Generation von Nvidia und AMD erfreuen wird. Trotz der geringen Größe finden CPU-Kühler mit einer max. Höhe von 165 mm ihren Platz. Das 520 MESH ist kompatibel für Mainboards im Mini ITX, Micro ATX, ATX, SSI CEB und E-ATX * Format.
*bis zu 12″ x 10,7″ Mainboards, können sich auf die Kabelmanagementfunktion auswirken
Das Innenleben des 520 MESH wirkt gut durchdacht, von Platzmangel ist hier keine Spur. Gut und strategisch positionierte Kabeldurchführungen, davon drei mit Gummi-Abdeckung, bilden ein stimmiges Bild des Innenraums. Zahlreiche Öffnungen zum Anbringen von Kabelbindern (im Lieferumfang enthalten), erzielen später ein sauberes und einheitliches Gesamtbild.
Durch das Lösen der zwei Rändelschrauben seitlich am Gehäuse kann das gehärtete Glas-Seitenteil einfach entnommen werden. Im unteren Bereich des Gehäuses ist eine Schiene angebracht. Diese gewährleistet bei der Entnahme oder beim Einsetzen einen sicheren Halt.
Rückseitig hinter dem Mainboard-Tray können zwei 2,5“ SSDs installiert werden. Zahlreiche Montageöffnungen für Kabelbinder sind vorhanden. Von der Rückseite des Mainboard-Trays bis zur Kante, wo das aus Stahl gefertigte Seitenteil eingeschoben wird, beträgt der Abstand ca. 23 mm. Somit ist ein saubereres Verlegen von Kabeln, wie z. B. dem ATX-Stecker des Netzteiles gegeben.
Ein demontierbarer Festplattenkäfig ist im Netzteiltunnel untergebracht. Mittels der Rändelschraube kann dieser jederzeit entfernt werden. Eine 2,5″ SSD kann bei Bedarf zusätzlich oberhalb des Festplattenkäfigs montiert werden. Alles, was zur Montage der Festplatten oder SSDs (Laufwerksschienen und Schrauben) benötigt wird, ist im Lieferumfang enthalten.
Netzteile bis 200 mm, (Empfohlen bis 170 mm) können im unteren hinteren Bereich verbaut werden. Zudem sind vier gummierte Auflagen angebracht, sie sollen etwaige Vibrationen abdämpfen.
Rückseitig verbaut Cooler Master einen ARGB-Fan-Hub der mit max. fünf ARGB-Lüftern vom Controller angesteuert werden kann. Die Stromversorgung erfolgt über einen SATA-Anschluss. Im Auslieferungszustand sind bereits drei der Lüfteranschlüsse- und drei ARGB-Anschlüsse belegt. Die adressierbaren LEDs der verbauten Lüfter können so über den Hub gesteuert werden, was eine Vielzahl von Effekten beinhaltet.
Auf dem Deckel ist ein magnetischer Staubfilter vorhanden, der bei Bedarf entnommen und gereinigt werden kann. Ebenso besteht hier die Möglichkeit, zusätzliche Lüfter oder einen 360 mm Radiator zu verbauen.
Durch das Lösen zweier Schrauben ist der obere Deckel vollständig abnehmbar, um so den Zugang zu den Komponenten während der Montage zu erleichtern. Dadurch lassen sich Kühllösungen, wie Lüfter oder Radiatoren außerhalb des Gehäuses installieren. Das vereinfacht das Ganze um ein Vielfaches und man hat mehr Freiheit während der Montage oder Demontage.
Die I/O Anschlüsse befinden sich on top in der Front und fallen eher gering aus. So befinden sich von links nach rechts, folgende Anschlüsse und Buttons.
1x USB 3.2 Gen 2 Typ-C
1x USB 3.2 Gen 1 Typ-A
1 x Power-Button
1x 3,5mm Headset Jack (Audio+Mic)
1x Reset/ARGB Button
Vier gummierte Auflagen auf der Unterseite des Gehäuses sorgen für einen sicheren Stand. Auf der Unterseite ist ein herausnehmbarer Nylon-Mesh-Filter verbaut, der leicht zu Reinigungszwecken entnommen werden kann.
Das 520 MESH bietet Platz für sieben PCI-Steckplätze. Die Slot-Blenden werden seitlich mit Schrauben fixiert. Ein 120 mm Lüfter oder eine 120 mm AIO lassen sich ebenfalls rückseitig montieren. Wir hätten uns gewünscht, auch hier einen bereits ab Werk verbauten 120 mm ARGB-Lüfter vorzufinden, das hätte dem ganzen noch optisch die Krone aufgesetzt.
Der Einbau gestaltet sich recht einfach und simpel. Zieht man in Betracht, 2,5 Zoll SSDs zu verbauen und das rückseitig hinter dem Mainboard-Tray, so sind vorab die beiliegenden Abstandshalter zu verschrauben, da dies im eingebauten Zustand des Mainboards nicht mehr möglich ist. Vorab wurde unsere CPU schon im Sockel platziert, die Backplate und die Abstandshalter verschraubt. Unsere beiden CT500P5PSSD8/ HP SSD EX950 2 TB M.2 SSDs sind bereits installiert und die beiden 16 GB Trident Z DDR5 Speichermodule in den Ram-Bänken platziert. Die von uns verbaute Cooler Master MASTERLIQUID PL360 FLUX wurde on top verbaut. Die Kabeldurchführungen sind am richtigen Platz und mehr als ausreichend, alles ist sehr gut durchdacht und umgesetzt. Die benötigten Kabel werden angeschlossen und die komplette Farb- und Lüftersteuerung wird über die Amoury Crate-Software eingestellt und angesteuert.
Ein Zwischenfazit: Das 520 MESH ist ein beachtliches Gehäuse, trotz des Volumens von 50L. Die RGB-Farben der verbauten Lüfter unserer AIO in Verbindung mit den drei CF120 mm ARGB-Lüftern in der Front sind eine wahre Augenweide.

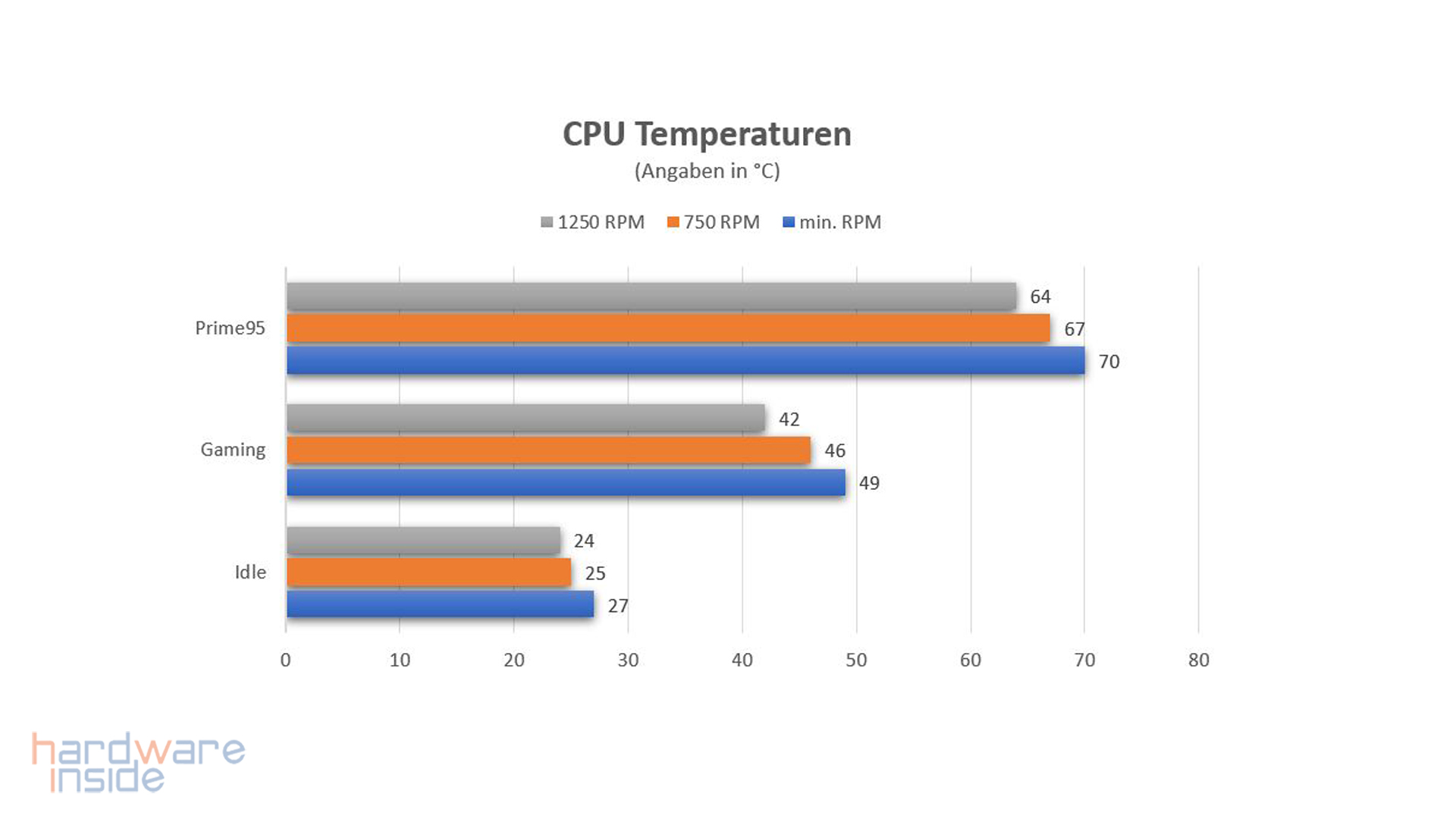

Temperaturen
Die Temperaturen im Inneren des Gehäuses sind für uns natürlich auch ein wichtiges Kriterium. Die Lüfter wurden so kalibriert, dass eine ausreichende Kühlleistung vorhanden ist, aber zugleich kein Aufheulen der drei verbauten Gehäuselüfter zu vernehmen ist. Wir haben versucht, einen guten Kompromiss aus Leistung, Kühlung und Airflow zu finden. Getestet wurde im Idle (Surfen, YouTube ) und beim Gaming kam FORZA HORIZON 5 für 30 Minuten zum Einsatz. Zum Ende lassen wir Prime95 ohne AVX, ebenfalls für eine Dauer von 30 Minuten laufen. Die Temperaturen sprechen für sich, unsere eingestellte Lüfterkurve brachte unsere ASUS ROG STRIX GTX 1070 TI mit 46 Grad nicht zum Schwitzen und das System insgesamt war angenehm leise. Abhängig davon sind die erreichten Werte unsererseits Ist-Werte und können natürlich abweichen, je nach verbauter Hardware und auch Kühlung.
Beleuchtung
Natürlich wollen wir euch auch das Gehäuse in Aktion und die tolle, kraftvolle Beleuchtung der drei verbauten CF120 mm ARGB-Lüfter nicht vorenthalten.
Fazit
Cooler Master zeigt mit dem MASTERBOX 520 Mesh, dass kleine Gehäuse auch zahlreiche Features und einiges an individuellen Möglichkeiten zu bieten haben. Das Mesh-Strukturdesign ist gut durchdacht und mit den drei in der Front verbauten CF120 mm Lüftern ab Werk (auch, wenn sie nicht PWM gesteuert sind) wird definitiv genug Luft angesaugt und zugleich ist auch noch einen sehr guter Airflow möglich. Sicherlich wäre ein vormontierter 120 mm Lüfter auf der Rückseite noch eine Zugabe, doch dieses als Negativ-Punkt anzukreiden, wäre Meckern auf hohem Niveau. Cooler Master spendiert dem Käufer einen ARGB-Fan-Hub, was RGB-Beleuchtungsliebhaber erfreuen wird. Das 520 MESH ist definitiv ein Gehäuse, dass mit gerade einmal 50 L Volumen seinesgleichen sucht und auch noch leistungstechnisch Reserven nach oben hat. Cooler Master gewährt hier eine zwei Jahres Garantie. Derzeitig ist das MASTERBOX 520 MESH für 125 € im Preisvergleich gelistet, ein gerechtfertigter Preis aus unserer Sicht. Daher vergeben wir unseren Preis-Leistungsaward.
Pro: + Sehr gute Verarbeitung + Seitenteil aus gehärtetem Glas + Wasserkühlungen mit bis zu 360 mm Radiatoren möglich + Drei bereits ab Werk vorinstallierte 120 mm ARGB-Lüfter + ARGB-Fan-Hub + gute bis sehr gute Kühlleistung
