Bei einer Medienkonferenz vor der Einführung des Ryzen Threadripper 1900X hat AMD verlauten lassen, dass der Chip nicht die übliche 4-DIE EPYC MCM verwendet. Der Threadripper 1900X wird eine 4-0-4-0 diagonal Konfiguration besitzen. Die Frage, welche Kerne oder DIEs AMD deaktiviert hat, um den 549 Dollar teuren HEDT Prozessor zu fertigen, sorgte für einige Verwirrung. Der Hersteller brachte auf die Nachfragen von TechPowerUp ein wenig Licht in die Sache.

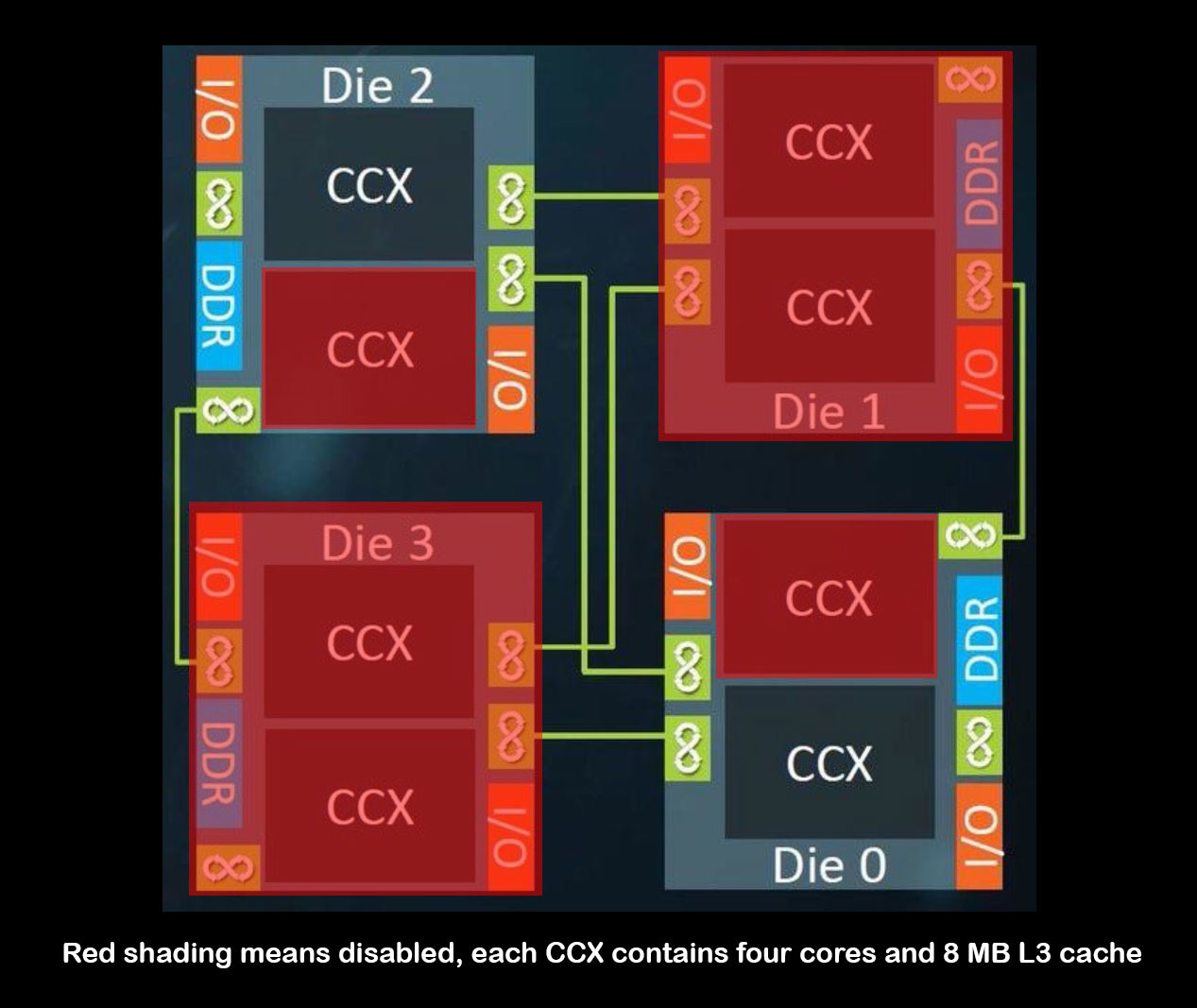

Es zeichnet sich heraus, dass der Threadripper einen kompletten CCX (Quad-Core CPU Complex) pro aktiven DIE, auf dem Multi-Chip-Modul, deaktiviert. Dies führt dazu, dass der aktivierte CCX nun 8 MB L3 Cache und Zugriff auf alle Uncore-Funktionen, wie zum Beispiel den Dual-Channel Speicher-Controller oder den PCIe Root Complex hat. Mit zwei solchen aktiven „Zeppelin“ DIEs besitzt der Threadripper 1900X letztendlich 8 Kerne, 16 MB L3 Cache, eine Quad-Channel-Speicherschnittstelle und 64 PCIe Lanes.
Bei dem 1900X wurde die Zuweisung des Cache anders, als bei dem Ryzen 5 1400, gehandhabt. Auch dieser nutzt die „Zeppelin“ DIE, hat aber zwei aktivierte CCX mit jeweils zwei Kernen und jeweils 4 MB L3 Cache pro CCX. Die Entscheidung, einen ganzen CCX zu deaktivieren, weist darauf hin, dass vier Kerne pro aktiven CCX einen zusammenhängenden 8 MB L3 Cache nutzen. Damit kann der Puffer für den NUMA Local Mode, durch welche manche Anwendungen ihren Speicherzugriff auf einem DIE lokal halten können, für niedrigere Latenzen sorgen.
Wenn AMD über eine „Diagonale Konfiguration“ spricht, ist damit gemeint, dass zwei der vier 8-Kern „Zeppelin“ DIEs, welche physikalisch auf der MCM vorhanden sind, deaktiviert sind. Hierbei befinden sich die deaktivierten DIEs immer diagonal zueinander. Das soll eine bessere Wärmeabgabe an den Heatspreader über eine größere Fläche gewährleisten. Auch einen kürzeren Weg der Leiterbahnen hat dies zur Folge. Die Threadripper MCM sind physikalisch mit dem EPYC MCM identisch. Beide besitzen die vier 8-Kern „Zeppelin“ DIEs unter ihren großen Heatspreader. Aufgrund der getrennten Plattform und der Quad-Channel Unterstützung sind zwei DIEs vollständig deaktiviert. Die EPYC Plattform unterstützt mit voller Aktivierung der DIES ein Octa-Channel-Speicherinterface.
