MAG Z690 TOMAHAWK WIFI DDR4 im Kurz-Test

Nachdem Intel die 12. Gen der Core Prozessoren vorgestellt hat, veröffentlichte MSI eine breite Palette an LGA 1700 Boards, wir schätzen uns sehr glücklich, heute ein solides und passiv gekühltes Board für euch testen zu dürfen. Das Besondere am MSI MAG Z690 TOMAHAWK WIFI DDR4 ist die Arbeitsspeicherkompatibilität zum DDR4-Standard, welchen ihr so aus eurem alten Setup mitnehmen könntet. Wir statten dieses Setup mit einem Intel i7 12700 K Prozessor aus und überprüfen für euch jegliche Leistungsdaten der CPU und unseres Arbeitsspeichers während wir Temperaturen, sowie Übertaktungspotenziale im Auge behalten.

Daten

Details

Überblick & Backplate

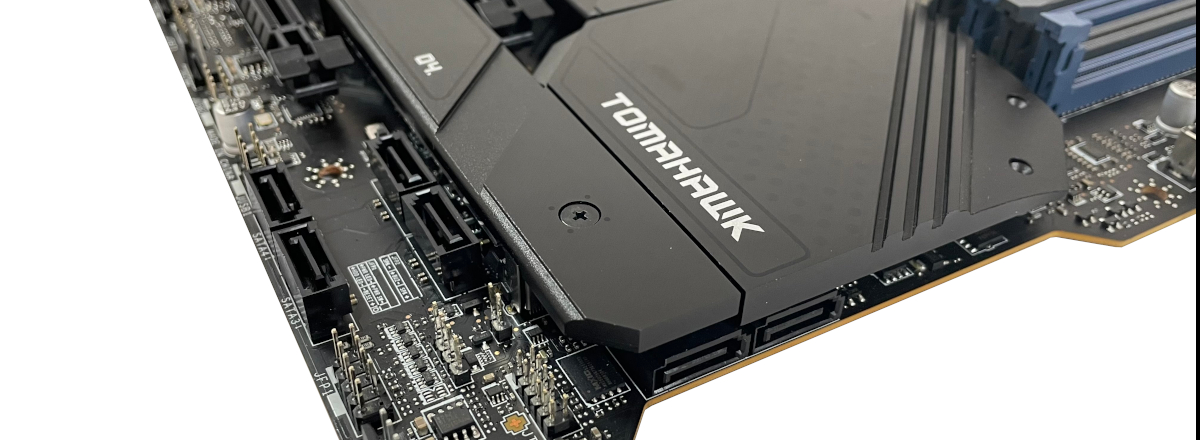

Schauen wir uns das gesamte Board an, fallen uns einige passive Kühler über Powerstages, Chipsatz und M.2-Steckplätze auf. Die Audio-Sektion ist jedoch nicht passiv gekühlt. Dafür erhalten wir einen verstärkten PCIe-Slot, was sich jedoch nicht auf die DDR4-Steckplätze übertragen lässt. Der LGA-Sockel weist keine Besonderheit auf. Für Lüfter sieht MSI an der unteren Kante drei Anschlüsse, und an der oberen rechten Ecke weitere drei vor. Ein weiterer Anschluss befindet sich unter der I/O-Sektion. Somit erhalten wir die Möglichkeit einige Systemlüfter zu betreiben. Vier LEDs an der oberen rechten Kante dienen dem EZ Debug-Status. Darüber hinaus ist das Board mit einem 4-Pin RGB und drei weitere 3-Pin ARGB Headern ausgestattet. Auch ein USB-Typ-C Anschluss ist vorhanden. Die Rückseite ist nicht zusätzlich verstärkt und weicht nicht vom Standard ab.

Externe Ein- & Ausgänge



Auf der I/O – Sektion ist bereits eine Blende angebracht. Insgesamt befinden sich hier von links nach rechts:

• 1x Displayport
• 1x HDMI
• 2x USB 2.0 davon eines für Flash BIOS
• 1x Flash BIOS Button
• 2x USB 3.1 Typ A
• 3x USB 3.2 Typ A
• 1x USB 3.2 Typ C
• 1x LAN 2.5 G
• 2x WLAN-Antennen
• 1x SPDIF Out
• 5x Audio In/Out

Kühlung





Das Kühlungskonzept umfasst zwei sehr massive Kühler für alle Powerstages um den CPU-Sockel herum. So wird die Wärme unter Zuhilfenahme von Wärmeleitpads effizient an die Kühlkörper abgegeben. Ein weiterer großflächiger Kühlkörper dient der Wärmeregulation des Chipsatzes. Das Bild wird von weiteren drei passiven Kühlkörpern abgerundet, die bis zu vier NVME-SSDs, mittels Wärmeleitpads, herunterkühlen sollen.




Um das Gesamtsystem effizient kühlen zu können, sieht MSI sieben PWM-Lüfteranschlüsse vor, die unter höchster Präzision dort angebracht wurden, wo sie auch wirklich benötigt werden. Hier hat MSI mitgedacht und so befindet sich bspw. der Lüfteranschluss für die CPU und die Pumpe nahe an den dazugehörenden Komponenten, deren Slots wir nun genauer beleuchten werden.

Interne Anschlüsse



Auf dem ATX Board befinden sich vier DDR4-Slots, welche nicht zusätzlich verstärkt sind. Hier kann DDR4 Arbeitsspeicher im Dualchannel mit bis zu 5.200 MHz betrieben werden. Zu beachten ist, dass das Board nicht kompatibel zu DDR5 ist, was MSI schon in der Namensgebung des MAG Z690 deutlich macht.




Insgesamt stehen uns vier PCIe-Slots zur Verfügung. Der erste Slot wurde verstärkt und ist mit 16 Lanes durch den PCIe 5.0 Standard angebunden. Zwei weitere PCIe-Slots liefern zwar ebenfalls 16 Lanes, jedoch nicht im Verbund und über den 3.0 Standard. ein letzter Slot ist mit einem Lane im 3.0 Standard an das System angebunden, was beispielsweise für eine dedizierte Soundkarte durchaus seine Verwendung finden wird.




Für Speicherquellen ist mehr als ausreichend gesorgt. Insgesamt können wir über die vier SATA-Anschlüsse HDDs und SSDs mit bis zu 550 MB/s anbinden, die wir für unser Setup jedoch nicht verwenden werden. Wir konzentrieren uns eher auf drei von vier M.2-Slots. Innerhalb des ersten, passiv gekühlten, Slots werden wir eine Samsung 980 Pro mit bis zu 7000 MB/s installieren. Darüber hinaus installieren wir eine kleine Samsung 870 EVO mit maximal 3500 MB/s und eine Corsair MP 600 mit bis zu 5000 MB/s. Platz für all unsere NVMEs haben wir dank dem vorausschauenden Blick von MSI allemal.

Spannungsversorgung



Das 16+1+1 Duet Rail Power System mit 70A sorgt dafür, dass unser System auch unter harten Bedingungen reibungslos läuft. Dabei dienen 16 Phasen dem CPU Power System, eine weitere Phase der GT Power und eine zusätzliche Phase der AUX Power. Das Motherboard der AMG-Serie kombiniert die Core Boost-Technologie mit 8+8-Pin Konnektoren und ist somit für hohe Gaming-Belastungen gerüstet. Die Core-Boost Technik kombiniert ausgeklügeltes Layout und optimierten Stromfluss, sodass der Prozessor stets mit genügend Strom versorgt wird. Somit werden perfekte Bedingungen für das Übertakten deines Multi-Core-Prozessors geschaffen. So kann eine Übertaktung innerhalb von wenigen Sekunden bessere Frames per Second liefern. Ein integrierter Überspannungsschutz verhindert mögliche Kurzschlüsse an der CPU und anderen kritischen Komponenten, während das LCC sicher stellt, dass die CPU-Spannung unter jeder Last stabil bleibt, was wiederum die Stabilität der CPU erheblich verbessert.

Chipsatz & Audio



Bei dem Audio Chip handelt es sich um den Realtek® ALC4080 Codec aus dem Jahr 2020. Der ALC4080 verfügt über einen Direct-Stream-Digital-Decoder, mit dem der Anwender hochwertige DSD-Stream-Inhalte genießen und seinen eigenen DSD-Stream mit minimalem Qualitätsverlust durch DA-Wandler erstellen kann. Insgesamt drei Stereo-ADCs sind integriert und können mehrere analoge Audioeingänge unterstützen, einschließlich eines 110dB SNR-Stereo-Line-Level-Eingangs und eines Mikrofonarrays mit den Software-Features AEC, BF, NS und FFP.

Der Z690 Chipsatz unterstützt die Übertaktung des Arbeitsspeichers und der CPU. Er liefert bis zu 28 PCI-Express-Lanes und unterstützt Intels Optane Speicher. Darüber hinaus ist er die beste Wahl für Gamer mit enthusiastischen Motiven. Gepaart mit unserem Intel Core i7 12700K können wir es nun kaum erwarten, neue Benchmarks zu veröffentlichen.

Praxis

Testsystem

Einbau



Die Installation unserer Komponenten auf dem MAG Z690 TOMAHAWK WIFI DDR4 verläuft problemlos. Zur Montage unseres CPU-Kühlers muss die werkseitig verbaute Halterung entfernt werden. Schließlich verwenden wir eine Arctic MX-2 Wärmeleitpaste als effektives Mittel zum Abtransport der Wärme. Die M.2 SSDs verbauen wir in die passiv gekühlten M.2 Slots 1 bis 3. Nachdem wir die Wasserkühlung und alle nötigen Lüfter sowie die Grafikkarte eingebaut haben kann es fast losgehen. Wir setzten letztendlich unseren Arbeitsspeicher ein und kümmern uns um das Kabelmanagement.

UEFI



Im erweiterten Menü werden uns im oberen Bereich weitere Informationen, wie Taktfrequenzen von CPU und Speicher sowie Spannungswerte, Datum und Uhrzeit angezeigt. Die, für unsere Zwecke, wichtigsten Einstellungen befinden sich in den Kategorien Settings und OC. Da es sich bei dem MSI MAG Z690 TOMAHAWK WIFI DDR4 um ein Gaming-Mainboard handelt, verwenden wir das XMP Profil 1, um unseren Arbeitsspeicher auf 3200 MHz zu takten. Mit der neuen 12. Gen. Intel Core Prozessoren lässt sich zum ersten Mal zwischen zwei Kerntypen unterscheiden. Im OC-Menü haben wir die Möglichkeit sowohl die Power-Cores als auch die Efficiency-Cores unabhängig voneinander zu übertakten. Hier haben wir zu Konsistenzzwecken alle P-Cores auf +4 TROV (Turbo Ratio Offset Value) gesetzt und alle E-Cores auf +3 TROV. Das System wurde bei einer Erhöhung von +5 im Cinebench R23 instabil.

Cinebench R23 Benchmark



Wir beginnen mit einem Benchmark des Boards im Auslieferungszustand und führen schließlich einen weiteren Durchgang mit aktiviertem XMP2.0-Profil und Gamemodus durch bevor wir schließlich während der Übertaktung herausfinden wollen, wo die Grenzen des Machbaren bei dem Board liegen. In Konkurrenz zu einem Intel Xeon mit 48 Threads erreichen wir mit 20 Threads einen sehr guten Wert von 20.871 Punkten. Nach dem Wechsel ins XMP2.0-Profil samt aktiviertem Gaming-Mode können wir das Benchmark-Ergebnis auf 21.446 Punkte aufwerten. Prozessoren mit vergleichbaren CPU-Kernen kommen hier nur auf einen Wert von 8.378 Punkten. Das liegt an der hohen Performance der Power-Cores, während die Efficiency-Cores verhältnismäßig wesentlich langsamer takten. Schließlich erhöhen wir die Ratios der Power-Cores um +4 und die der E-Cores um +3 und erhalten einen soliden Wert von 22.762 Punkten. Darüber hinaus wurde bisher noch keine Windows 11- Version für Cinebench veröffentlicht, was sicherlich eine höhere Punktzahl durch die Kompatibilität zur 12. Gen der Intel-Prozessoren zur Folge hätte. Minimalen Spielraum hätten wir durch die Erhöhung der Base-Clock, was uns sicherlich auf knapp 23.000 Punkte katapultieren würde. Im Single Core Benchmark erreichen wir ohne Übertaktung 1872 Punkte und erhöhen das Ergebnis nach der Übertaktung auf 1939 Punkte, womit wir durchaus zufrieden sind.

AIDA64 Benchmarks





Beim AIDA Bench im XMP 1 Profil erreichen wir einen Lesedurchsatz von 48.487 MB/s und einen Schreibdurchsatz von 48.957 MB/s. Hierbei wird der CPU-Takt mit 5.248 MHz angegeben und eine Latenz des Arbeitsspeichers von 14-14-14-34. Beim Kopierdurchsatz können wir einen Geschwindigkeit von 50.733 MHz erreichen, während die Speicherverzögerung 63,5 ns beträgt.

Temperaturen

Temperaturen

Um die CPU-Temperatur dauerhaft zu erhöhen und den PC auf Temperatur zu bringen führen wir in CPU-Z einen Stresstest durch. Für die Profis unter euch, haben wir alle notwendigen technischen Daten in einem Schaubild zusammengefasst.

Wir müssen sicherlich nicht erwähnen, dass sich die Kühlleistung des Corsair H170i Elite LCD am oberen Ende der Fahnenstange befindet. Im Idle bleibt die Temperatur im Bereich von 27,5 °C stehen. Bei einfachen täglichen Anwendungen überschreiten wir die 36 °C-Marke nie. Interessant und herausfordernd wird es erst bei einem Stresstest der CPU.

Aus diesem Grund lassen wir den Arbeitsspeicher über das XMP-Profil des Mainboards auf 3200 MHz laufen und erhöhen die Core-Ratio des i7 12700 KF von um +4 bei den P-Cores und um +3 bei den E-Cores. Doch, wie wir sehen taktet der Prozessor ohnehin bis zu einer Core-Ratio von bis zu 52 hoch, was in einer Geschwindigkeit von 5097,5 MHz gipfelt.

Im Durchschnitt erhalten wir so nach 40 minütigem Stresstest eine Temperatur von 53 °C für die Efficient-Cores und knapp 62 °C für die Leistungskerne. Zu berücksichtigen ist jedoch, dass die aktuelle Version von HWiNFO noch nicht in der Lage ist, zwischen Efficient- und Performance-Cores zu unterscheiden.

Im Extremfall erreichen wir Temperaturspitzen von maximal 87 °C, wobei wir durch eine bessere Position des Towers und eine Erhöhung der Lüftergeschwindigkeit auch Optimierungspotenziale sehen. Das Gesamtsystem, das MOS, die Temperatursensoren sowie das CPU-Socket bleiben mit 31 °C bis 40 °C eher kühl, wobei das PCH eine Maximaltemperatur von knapp unter 51,2 °C aufweist.

Fazit

Das MAG Z690 TOMAHAWK WIFI DDR4 im Test ist derzeit ab 273,00 € im Preisvergleich gelistet. Das klingt auf den ersten Blick nach einem hohen Preis, doch bekommen wir hier sehr so viel geboten und im Anbetracht der Marktlage liegen Mainboards mit DDR5-Kompatibilität bei 350 € aufwärts. Gleich vier passiv gekühlte M.2 Slots sorgen dafür, dass sich der Nutzer ein mechanisches Laufwerk fast sparen kann. Der verstärkte PCIe-Slot wird mit der neusten PCIe 5.0 Generation betrieben, was auch in Zukunft für ausreichend Leistungs- und Tuningreserven sorgt. Die Kühlung ist so ausgelegt, dass hier nicht mal der sonst übliche Minilüfter verbaut ist. Weiter bietet das Mainboard eine großzügig ausgelegte Spannungsversorgung, die aus einer 16+1+1-Konfiguration aus hochwertigen Wandlern besteht. Weiter steht uns noch ein Komfortmerkmal wie der Flash-BIOS-Button zur Verfügung. Von uns gibt eine klare Empfehlung für ein mittelständiges Gaming-Mainboard der neuen Prozessorgeneration von Intel mit DDR4-Kompatibilität.


Pro:
+ Verarbeitung
+ Aufwendiges Thermal-Design
+ Vier passiv gekühlte M.2 Slots
+ Hervorragende Spannungsversorgung
+ Sehr viele gut platzierte PWM-Anschlüsse für eine gute Abluft
+ Üppige Front- und Back-I/O
+ Neuste Standards von WLAN bis PCIe und Peripherie

Kontra:
– Front- und Back-I/O könnte etwas umfangreicher sein
– Übertaktungspotenzial hält sich in Grenzen
