MSI MEG Z690 ACE im Test

Mit dem MEG Z690 ACE hat MSI eine Luxusplatine im Portfolio, das mit einer mehr als nur „üppig“ zu bezeichnenden Ausstattung punkten soll. Die neuen Standards wie DDR5 und WiFi 6E gehören zum guten Ton. Zusätzlich sind drei USB-C Schnittstellen verbaut, zwei davon sind Thunderbolt 4-Anschlüsse. Die weiteren USB-Ports setzen auf USB 3.2 Gen2x2 und erreichen damit jeweils 10 Gbit/s. Neben der großen Vielfalt hochwertiger Anschlüsse punktet das Mainboard auch über sein einzigartiges Design, einer für Overclocking geeigneten Spannungsversorgung und DDR5 Taktraten von bis zu 6.666 MHz. Ob das MSI MEG Z690 hält was es verspricht, finden wir in diesem Test heraus.

Verpackung, Inhalt, Daten

Verpackung

Auf dem Karton aufgedruckt sind verschiedene Abbildungen des MEG Z690 ACE und eine Auflistung der wichtigsten Features. Wie beim Mainboard selbst, sind auch auf dem Karton vorwiegend goldene Akzente zu finden. Nochmals hervorgehoben wird der Einsatz von Thunderbolt als vielleicht entscheidendes Argument für die Platine.

Inhalt

Das mitgelieferte Zubehör ist so üppig wie die Ausstattung des Mainboards, identisch zur Beigabe des MSI MEG Z690 Unify. Neben einer Vielzahl an Kabeln finden sich auch die üblich beiliegenden Anleitungen, diverse Aufkleber und ein USB-Stick, auf dem die zu installierenden Treiber zu finden sind. Für erwähnenswert halten wir die Thermistor-Kabel, mit denen Temperaturen gemessen werden können. Besonders interessant für RAM-Module ohne integrierten Temperatur-Sensor oder die Spannungswandler. Im Folgenden listen wir alle Inhalte auf, um für eine einfachere Übersicht zu sorgen.

• Werkzeug
• MSI-Sticker
• 2x M.2-Clips
• 4x SATA-Kabel
• MSI-Dankkarte
• MSI-Produktflyer
• 2x Thermistor Kabel
• EZ-FrontPanel-Kabel
• 2T2R-WLAN-Antenne
• MSI-Reward-Infokarte
• Mainboard-Handbuch
• Quick-Installation-Guide
• MSI-Shout-Out-Infokarte
• RGB-LED-Y-Adapterkabel
• RGB-LED-Verlängerungskabel
• Frontpanel-Verbindungskabel
• Treiber- und Software-USB-Stick
• Corsair-RGB-LED-Verlängerungskabel
• Reinigungsbürste und Reinigungstuch
• 2x Mini-DisplayPort-zu-DisplayPort-Kabel
• 2x M.2-Abstandshalter inklusive Schrauben

Daten

Details

Überblick

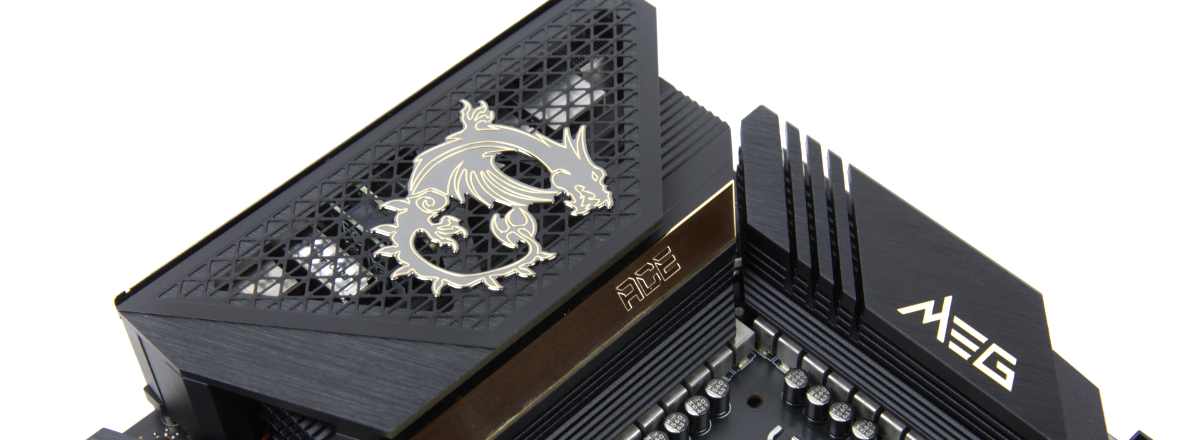

Mit dem MEG Z690 ACE setzt MSI die optische Linie des Vorgängers Z590 ACE fort. Somit besteht ein Großteil der Akzente aus goldenen Farbtönen, die mit Bedacht eingesetzt wurden. Der schwarz-goldene und spiegelnde MSI-Drache auf dem I/O-Cover sticht besonders hervor. Insgesamt wurde eine zurückhaltend edle und einzigartige Optik erreicht, die ohne RGB-Beleuchtung auskommen darf. Das Mainboard setzt auf den E-ATX Formfaktor, um auch die ganze Palette an Features unterzubringen. Das Mainboard wiegt unglaublich viel, was nicht nur durch das mehrschichtige PCB-Layout, sondern auch die beiderseitig montierten massiven Kühlkörper begründet wird.

Die vorderseitige edle Optik setzt sich hinten fort, so wurde eine massive Backplate mit Ausschnitt an der Sockel-Region montiert. Diese soll eine einheitliche Optik, verbesserte Kühlleistung und eine dennoch einfache Montage von CPU-Kühlern ermöglichen. Zudem erhöht sie die Stabilität des Mainboards. Um die massive Platte aus Aluminium optisch ansprechender zu gestalten, finden sich ein eingefrästes Muster und das MSI-Logo auf der Unterseite. An der rechten unteren Ecke wurde auf eine Backplate verzichtet, vermutlich um optisch einen weiteren Akzent zu setzen.

Chipsatz

Wie üblich bei Intel, bekommt jede neue Generation an CPUs ihre eigene Plattform. Das MEG Z690 ACE wird der LGA Sockel 1700 Generation zugeteilt und beinhaltet die 600-Chipsatz-Serie. Der größte und bestmöglich ausgestattete Chipsatz Z690 stellt insgesamt 16 PCIe-3.0 und 12 PCIe-4.0 Lanes bereit. Das ist ein deutliches Upgrade zum Vorgänger Z590, bei dem nur 24 PCIe-3.0 Lanes genutzt werden konnten. PCIe-4.0 ist doppelt so schnell wie PCIe-3.0, 8 Lanes des älteren Standards entsprechen also 4 Lanes PCIe-4.0. Selbiges trifft auch auf PCIe-5.0 zu. Zusätzlich wurden die Zahl an leistungsfähigen USB-Schnittstellen und SATA-Ports erhöht sowie die Schnittstelle zwischen CPU und Z690 Chipsatz verbessert. Weitere Informationen findet ihr hier.

I/O-Shield

Die Anschlussmöglichkeiten des I/O-Panel übertreffen das ebenso hochklassige MEG Z690 UNIFY (X) und ist eines der Alleinstellungsmerkmale des MSI MEG Z690 ACE. So lassen sich acht USB 3.2 Gen2 Anschlüsse finden, die allesamt mit 10 GBit/s arbeiten können. Einer davon liegt als USB-C Variante vor, die anderen setzen auf USB-A. Auf USB 2.0 wird verzichtet. Weiterhin stehen dem Nutzer zwei Thunderbolt-4-Anschlüsse zur Verfügung, die auf Intels JHL8540 Thunderbolt-4-Controller setzen. Damit lassen sich Datenraten von bis zu 40 GBit/s erreichen, die maximale Ladeleistung pro Port ist auf 15 Watt beschränkt. Auch Monitore lassen sich darüber mit bis zu 8K verbinden. Auf die üblichen 3,5-mm-Klinke-Buchsen und TOSLink muss nicht verzichtet werden. Um eine stabile und schnelle Verbindung zum Internet herzustellen, setzt MSI mit Intels Wi-Fi-6E-AX210-Modul auf den neuen Standard WiFi 6E. Außerdem lassen sich im I/O-Panel zwei 2,5-GBit/s LAN-Ports finden. Leider steht dem Nutzer kein 10-GBit/s LAN-Port zur Verfügung, das bleibt dem Flaggschiff-Mainboard MEG Z690 GODLIKE vorbehalten. Um für etwas Komfort zu sorgen, hat MSI einen Clear-CMOS- und BIOS-Flashback-Button untergebracht. Alles in allem eine sehr üppige Ausstattung, die einem Mainboard der Luxusklasse für Intels Alder-Lake-S-Prozessoren gerecht wird.

PCIe 5.0, DDR5 und Anschlüsse

Das MEG Z690 ACE setzt auf die neuen Standards PCIe 5.0 und DDR5. Als maximal mögliche Taktraten für den Arbeitsspeicher werden 6666+ MHz angegeben, welche bei einem Riegel pro Channel und Single Rank erreicht werden können. Kommen zwei Riegel pro Channel zum Einsatz, immer noch Single Rank, reduzieren sich die möglichen Taktraten auf 4000+ MHz. Bis zu 128 GB lassen sich auf den vier DDR5-UDIMM-Steckplätzen unterbringen. Intels XMP 3.0 wird unterstützt, womit sich die Taktraten der Riegel bei Kompatibilität zwischen Arbeitsspeicher und Mainboard mit einem Klick auf die beworbenen Frequenzen erhöhen lassen.

Die ersten zwei PCIe Steckplätze setzen auf PCIe 5.0, der dritte Steckplatz setzt auf den älteren Standard PCIe 4.0. Die mögliche Verteilung der Lanes beträgt 16/x0/x4 und x8/x8/x4. Kommt also PCI_E2 zum Einsatz, wird die Bandbreite des PCI_E1 halbiert – was dann wieder der vollen Bandbreite von PCIe 4.0 entspricht (16 GT/s). Die Lanes des untersten Slots werden nicht von der CPU geliefert, sondern vom Z690 Chipsatz. Insgesamt lässt sich technisch ohne Probleme der Betrieb mehrerer Grafikkarten auf dem MEG Z690 ACE realisieren, mal abgesehen von der fehlenden Treiberunterstützung seitens AMD und NVIDIA.

Eine Besonderheit und speziell in unserem Fall eine dankbar angenommene Änderung ist die Positionierung der EPS-Stecker. Diese finden sich nicht wie üblich auf der linken oberen Seite, sondern weiter rechts oberhalb der RAM-Steckplätze. Dadurch fiel es uns deutlich leichter, die Kabel einzustecken, ohne uns dabei die Finger zu brechen. Auf dem Bild lässt sich auch eine Debug-LED finden, die dem Nutzer über Zahlencodes auf mögliche Fehler hinweist. Unterhalb der RAM-Steckplätze sind jeweils zwei USB-3.2-Gen1- und USB-3.2-Gen2x2-Header angebracht. Zusätzlich können hier 4 Status-LEDs und Spannungsmesspunkte eingesetzt werden. Die Messpunkte liefern Daten über VCC, CPUVDD2 und CPU_AUX.

Kühlelemente

Die massive Backplate wurde um den CPU-Sockel herum mit zwei Wärmeleitpads versehen, um die rückseitig angebrachten Kondensatoren des VRM-Bereiches anständig zu kühlen. Weitere Elemente werden nicht gekühlt, weshalb die Backplate vor allem eine stabilisierende Wirkung hat und optisch aufwertet. Der vorderseitig montierte Kühler besteht aus zwei Kühlkörpern, die mit einer Heatpipe verbunden wurden. Diese sorgen für eine angemessene Kühlung der CPU-Spannungsversorgung, welche aus Spulen und den Spannungswandlern besteht. Näheres dazu gibts im nächsten Unterkapitel. Den Kühler abzunehmen hat sich als sehr leicht herausgestellt, es muss aber in jedem Fall die Backplate gelöst werden. Das I/O-Shield kann nur entnommen werden, wenn der Kühler entfernt wurde.

Der Z690 Chipsatz wird ebenfalls passiv mit einem schweren Block aus Aluminium gekühlt, auf dem über dem Chip ein Wärmeleitpad angebracht wurde. Auf der Oberseite des Kühlers findet sich eine dreieckige Ausfräsung, auf welcher später (wieder) eine Zierblende montiert wird. Der Kühler rechts neben den RAM-Slots erfüllt nur eine optische Funktion, da sich darunter keine zu kühlenden Bauteile befinden und das Kühlelement keinen Kontakt zum Mainboard hat. Auch die M.2-Schnittstellen werden von optisch ins Bild passenden Kühlern auf Temperatur gehalten. Diese sind nicht minder massiv als die anderen Kühler und wurden beidseitig mit Wärmeleitpads beklebt.

Stromversorgung – Powerstages

MSI setzt bei dem MEG Z690 auf eine 19+1+2 Spannungsversorgung, womit sich auch der Intel i7-12900K übertakten lassen wird. Zum Einsatz kommen 19 RAA22010540-Wandler von Renesas mit jeweils 105 A, welche sich um die Core- Voltage (VCore) kümmern. Zwei MP87992-Wandler sind für die AUX-Spannung da, diese sind in der Lage jeweils 70 A zu liefern. Für die GT-Spannung wird eine zusätzliche Spule eingesetzt, in diesem Falle ein Renesas RAA220075R0-Wandler mit 75 A. Insgesamt ist das Mainboard in der Lage eine massive Leistung für Overclocking bereitzustellen, was in der Praxis wenig Relevanz haben wird – vorher limitiert der Prozessor oder der eingesetzte Kühler, wie wir später herausfinden werden.

M.2 SSD Slots

MSI hat es geschafft, auf dem MEG Z690 ACE ganze fünf M.2 Schnittstellen unterzubringen. Vier dieser Anschlüsse werden mit PCIe 4.0 4x betrieben, was eine mögliche Bandbreite von bis zu 64 GBit/s ermöglicht. Der fünfte M.2 Slot ist mit Gen 3 x4 angebunden, was in einer Bandbreite von bis zu 32 GBit/s resultiert. Sollte eine M.2-SSD unten rechts im Slot verbaut werden, kann der dritte SATA-Port nicht mehr verwendet werden. Insgesamt kommen sechs SATA-Buchsen zum Einsatz. Vier davon sind an den Z690-Chipsatz angebunden, die restlichen zwei werden über den ASMedia ASM1061-Controller angesteuert.

Der Einbau verlief relativ leicht, da die M.2-SSDs ohne Schrauben fixiert werden können. Da MSI bei dem MEG Z690 ACE auf beiden Seiten Wärmeleitpads einsetzt, muss entsprechend auch beidseitig die Schutzfolie entfernt werden. Die Kühlelemente lassen sich sehr einfach wieder an ihrer richtigen Position anbringen.

Audioprozessor

Das MSI MEG Z690 ACE setzt mit dem Realtek ALC4082 auf den neuesten Codec von Realtek, der eine Abtastrate bis 384 kHz unterstützt. Mit dem ESS Sabre9018Q2C wird ein ebenso hochwertiger Digital-Audio-Converter eingesetzt, der den Sound entsprechend von digital zu analog wandelt und damit hörbar macht. Ein wirklich besseres Sounderlebnis wird kaum geliefert werden können, sofern nicht auf einen externen D/A-Wandler und Verstärker gesetzt wird.

Praxis

Testsystem und Einbau

Der Zusammenbau erwies sich als sehr einfach, wie bei jedem anderen Mainboard auch. Ein wirklicher Unterschied hat sich erst beim RAM ergeben, da durch die rückseitige Verstärkung das PCB nicht oder deutlich weniger gebogen wurde. MSI empfiehlt einen DIMM pro Kanal und außen anfangend, entsprechend haben wir auch unseren Corsair Platinum eingesteckt. Der oben rechts positionierte EPS-Stecker hat den Einbau etwas erleichtert.

Auch beim Montieren unseres Noctua NH-D12L gab es keine Einschränkungen, die verwendeten Kühlelemente bieten also genügend Freiraum, sodass ein anständiges Arbeiten nicht behindert wird. Der Sockel wurde auch so angebracht, dass unser verwendeter Kühler zu allen Seiten genug Platz liefert und nichts blockiert. Als Wärmeleitpaste haben wir die bewährte Thermal Grizzly Kryonaut aufgetragen. Die Montage der verwendeten M.2-SSDs hat sich durch die drehbaren Halterungen ebenfalls als sehr einfach dargestellt. Die Kühler mussten natürlich abmontiert werden, was aber im Grunde selbsterklärend ist. Es sollte nicht vergessen werden, bei Einsatz solcher Speichermedien beidseitig die Schutzfolien der Wärmeleitpads zu entfernen.

UEFI

Vor Beginn unseres Testes haben wir ein BIOS-Update durchgeführt. MSI versucht stets zeitnah Updates zu liefern, damit auch neue RAM-Kits mit höheren Frequenzen direkt unterstützt werden, ohne dass der Nutzer Hand anlegen muss. Dieses Update haben wir über das MSI Center durchgeführt, dazu kommen wir im nächsten Kapitel. Natürlich ist ein Update auch direkt innerhalb des BIOS möglich, indem die neueste Version über einen Stick importiert wird. Ein Export zur Sicherung steht dem Anwender auch zur Verfügung. Die Oberfläche ist übersichtlich gestaltet und relativ simpel zu bedienen, hat man sich einmal zurechtgefunden. Es gibt zwei Arten von Anzeigen, die normal ausgewählte und eine erweiterte, die oben rechts oder via F7-Taste aktiviert werden kann.

XMP 3.0 lässt sich mit einem Klick aktivieren, zusätzlich werden Informationen zum System bereitgestellt. Gewohnt lassen sich auch Screenshots mit F12 erstellen, welche dann auf einem vorher eingesteckten USB-Stick gespeichert werden. Je nach verwendetem Modell kann es leichte Abweichungen in der Oberfläche geben. In jedem Fall kann oben nicht nur die voreingestellte XMP 3.0-Einstellung gewählt werden, sondern auch die Boot-Reihenfolge verändert werden, die das System entsprechend priorisiert.

MSI denkt an all die OC-Enthusiasten und stellt eine Fülle an Einstellmöglichkeiten bereit. Selbst definierte OC-Profile lassen sich auf einem Stick speichern oder von diesem importieren. Ganz interessant ist das Features Memory Try It!, welches versucht, die bestmöglichen Timings für die jeweils gewünschte Frequenz einzustellen. MSI orientiert sich an anderen und baugleichen Speicherkits, die gerade auf dem Mainboard zum Einsatz kommen. Anders gibt diese Option auch keinen Sinn, da das OC-Potential von den verwendeten RAM-Speicherbausteinen (Samsung, Hynix, Micron) abhängt und auch innerhalb der baugleichen Chips die Güte maßgeblich schwankt. Dazu haben auch das verwendete Mainboard und das Potenzial des verbauten Prozessors einen großen Einfluss auf mögliche Taktraten, es gibt also viele kaum beeinflussbare Variablen die bedacht werden müssen.

Software – MSI Center

Mit dem von MSI bereitgestellten MSI Center kann der Nutzer das System seinen Vorstellungen entsprechend anpassen. Auf der Startseite wird eine Übersicht über alle anliegenden Frequenzen und Spannungen dargestellt. Unter „Support“ kann ein Update des BIOS erfolgen, der PC wird automatisch neu gestartet und das BIOS aktualisiert – wir haben uns für diesen Weg entschieden, Probleme sind keine aufgetreten. Wirklich interessant wird es im Kapitel „Features“. Der Nutzer kann selbst entscheiden, welche Tools er für sich nutzen möchte. Ganz wichtig sind in unserem Fall Mystic Light und User Scenario. Ein großer Schritt nach vorne für MSI, wurde doch mit dem MSI Center das Dragon Center ersetzt – eine Software, in der bereits alle Erweiterungen integriert waren, was entsprechend unnötig viel Leistung gekostet hat.

Mit Ersterem lässt sich die Beleuchtung unseres Systems anpassen, vorrangig die eingesetzten LEDs des Fractal Design Torrent Compact. Unsere Corsair Platinum lassen sich leider nicht mithilfe der MSI Software regeln. Das passiert, wenn jeder Hersteller sein eigenes System entwickeln möchte. Mit „User Scenario“ kann die Geschwindigkeit der verbauten Lüfter in Abhängigkeit der CPU-Temperatur eingestellt werden, was einen flüsterleisen Betrieb im Idle ermöglicht, je nach verwendetem Lüftermodell. Unsere Lüfter drehen so erst bei einer CPU-Temperatur von 85 °C richtig auf, damit auch unter Last ein angenehmes Geräusch erzielt wird. Für unsere OC-Versuche und Benchmarks lassen wir die Lüfter auf 100 % laufen. Neben der Lüfter-Einstellung können auch hier erste OC-Versuche durchgeführt werden, wir halten uns aber an die altmodische Art – übers BIOS.

Benchmarks

Cinebench R23

Im ersten Cinebech R23-Durchlauf haben wir die BIOS-Optionen auf Standard belassen. Mit diesen Einstellungen erreichen wir eine beachtliche Punktzahl von 22351 im Multicore und 1906 im Single Core, liegen damit also ein gutes Stück höher als die baugleiche CPU in unserem Review des MSI MPG Z690 CARBON WIFI, ohne manuelles Overclocking. Unser Arbeitsspeicher läuft hier mit seinen über XMP 3.0 eingestellten 5600 MHz Frequenz. Im BIOS haben wir dann die VCore der CPU auf 1,25 Volt gesetzt und etwas Feintuning betrieben, wie die Load Line Calibration angepasst und MSI-eigene Einstellungen wie die CPU Lite Load angepasst. Darüber versucht MSI zu erreichen, dass auch Prozessoren schlechterer Güte stabil übertaktet werden können, was mithilfe eines Sicherheitsaufschlages an VCore erreicht wird. Möchte man also Undervolting betreiben, kann eine manuelle Konfiguration nach unten einen Blick wert sein. Auch, weil so Rückschlüsse auf die Güte der CPU möglich sind, ohne dass sich tief in das Thema eingearbeitet werden muss.

Stabil erreichen konnten wir einen Takt von 5 GHz auf allen P-Cores und 4 GHz auf den E-Cores, zwei Kerne lassen wir mit 5,1 GHz laufen. Mehr Takt haben wir nicht ausgetestet, da der 12 Kerner sich bereits ohne Overclocking schlecht kühlen lässt. In jedem Fall ist klar, dass unser Mainboard kaum der limitierende Faktor für stärkeres OC sein wird. Kann man die Temperaturen des 12700K unter Kontrolle halten, werden sich auch bessere Ergebnisse erzielen lassen. An dieser Stelle empfiehlt sich eine Custom-Wasserkühlung oder ein Limitieren auf bestimmte OC-Werte und nachträgliche Anpassung der Spannung und möglichen Leistungsaufnahme nach unten. Wir konnten im Cinebech eine leichte Steigerung der Leistung erzielen, im Multi-Core Benchmark sind es 807 Punkte, im Single-Core Benchmark dagegen nur 37 Punkte. Der Grund für die nur geringfügige Steigerung liegt darin begründet, dass die CPU auf dem Mainboard bereits ohne Limitierungen im Verbrauch agieren darf und wir die Temperaturen auch mit einem Noctua NH-D15 nicht unter Kontrolle halten können. Daher werden wir in einem späteren Beitrag auf das Thema Overclocking zurückkommen und den Test entsprechend ergänzen. Das Mainboard beschränkt mögliche OC-Versuche nicht, wie wir später unter „Temperaturen“ noch mal verdeutlicht bekommen.

AIDA64 Cache & Memory Benchmark

Unser Ausgangspunkt beim Übertakten des Speichers ist das XMP 3.0 Profil der 32 GB Corsair Dominator DDR5-5600 CL36. Das MSI MEG Z690 ACE hatte keine Probleme, das angelegte Profil zu laden und einen stabilen Betrieb zu ermöglichen. Wir konnten den DDR5 RAM um 200 MHz übertakten, ohne an weiteren Einstellungen Hand anlegen zu müssen. Für die weitere Übertaktung haben wir alle nötigen oder hilfreichen Spannungen fixiert und nochmals 200 MHz erhöht. Auch hier ist ein stabiler Betrieb möglich. Die 6200 MHz laufen bereits nicht mehr ohne massive Optimierung stabil, scheinbar limitieren hier unsere Samsung-Chips, die auf unseren Riegeln zum Einsatz kommen. Memory Try It! haben wir ausgetestet, die Timings waren etwas höher als die von uns angelegten (CL38 vs. CL36), die CPU-VDDQ Voltage wurde auf 1,4 V statt die von uns gewählten 1,2 V gesetzt. Die Subtimings stimmen aber grob mit den Werten überein, für die wir uns entschieden haben.

Die CPU lief durchgehend auf voreingestellten Werten, diese wurde also noch nicht übertaktet. Mit 90.000 MB/s Schreibrate erreichen wir ein hervorragendes Ergebnis und liegen damit auf dem Level anderer Module mit gleicher Frequenz und ähnlichen Timings. Etwas Verbesserungspotenzial im Feintuning wird es an dieser Stelle sicher noch geben, auf die Messergebnisse wird das aber kaum einen großen Einfluss haben.

CrystalDiskMark

Die von uns eingesetzte Samsung 970 Evo Plus M.2 2 Tb erreicht im CrystalDiskMark-Benchmark die beworbenen Datenraten. Mit einer Schreibrate von 3562 MB/s und Leserate von 3362 MB/s erzielen wir sogar eine höhere Leistung als im Datenblatt aufgeführt. Das zeigt uns, dass MSI’s MEG Z690 ACE in der Lage ist, auch die entsprechende Bandbreite zu liefern. Das Mainboard unterstützt vier M.2 SSDs mit einer maximalen Bandbreite von 64 Gbit und damit 8000 MB/s, damit ist unser Ergebnis wenig verwunderlich.

Temperaturen

Wichtig bei einem Mainboard ist immer eine ausreichend gute Kühlung. Die Erwartungen bei der Luxusplatine MSI MEG Z690 ACE waren hoch, diese wurden bei uns im Test auch erfüllt. Dass der Intel i7-12700K mit einer Luftkühlung kaum zu bändigen sein wird war klar, können bei OC schnell mal 300 W oder mehr alleine für diese CPU aus der Dose gezogen werden. Wir hatten einen Peak von 280 W bei unserem 12700K nach Overclocking, was entsprechende Hitze erzeugt und auch abgeführt werden muss. Das Mainboard dagegen hat sich unbeeindruckt gezeigt von unseren OC-Versuchen, so blieben die Temperaturen für die Spannungswandler unter lang anhaltender Last (Cinebench wie Prime95) stets bei maximal 51 °C und die Temperatur des Chipsatzes bei unter 61 °C.

Fazit

MSI hat mit dem MEG Z690 ACE ein Luxusklasse-Mainboard auf den Markt gebracht, welches nicht nur mit der Ausstattung in der obersten Klasse spielt. Im Portfolio von MSI selbst gibt es aktuell nur ein Mainboard, welches darüber steht – das MSI MEG Z690 GODLIKE. Das E-ATX MEG Z690 ACE punktet mit einer hervorragenden Anschlussvielfalt, darunter befinden sich auch zwei Thunderbolt-4-Ports und WiFi 6E. PCIe 5.0 und DDR5 gehören zum guten Ton und müssen kaum erwähnt werden. Die maximal möglichen Frequenzen beim Arbeitsspeicher und die äußerst großzügig verbaute Spannungsversorgung setzen kaum Grenzen für mögliche Overclocking-Versuche. Das MSI MEG Z690 UNIFY-X bietet eine große Ähnlichkeit und soll sich etwas besser für OC eignen, muss dafür aber auch auf Ausstattung verzichten.

Leider wurde kein 10-GBit/s LAN-Port verbaut, das bleibt MSIs Top-Modell vorbehalten. Eine RGB-Beleuchtung kommt nicht zum Einsatz, was wir allerdings als sehr angenehm empfinden. MSI zeigt eindrucksvoll was passiert, wenn man nahezu alle neuen Standards in einem hochwertigen Gesamtpaket bündelt und auf einem E-ATX Mainboard unterbringt. Aufgrund dieser Leistung, der unzähligen Features und dem sehr guten OC-Potential vergeben wir gerne unseren High-End Award. Das Mainboard ist aktuell für 640 € im Preisvergleich zu finden, was ein stolzer Preis ist. Aufgrund der zwei Thunderbolt 4-Anschlüsse ist die Auswahl auf dem Markt aber sehr stark eingeschränkt, weshalb wir die hohe UVP auch nicht als Kritikpunkt einstufen. Wer auf der Suche nach maximaler Ausstattung und Leistung ist, wird hier fündig.

Pro:
+ Verarbeitung
+ Kühlung
+ Anschlussvielfalt
+ Thunderbolt
+ Übersichtliches BIOS
+ Regelmäßige Updates
+ WiFi 6E, Bluetooth 5.2 und PCIe 5.0 an zwei PEG-Slots
+ Hervorragende Gesamtperformance
+ Spannungsversorgung

Kontra:
– Kein 10-GBit/s LAN-Port
