Thermaltake Pacific V-GTX 10 Series – GPU auf Tauchstation!

Neben dem zentralen Prozessor gehört auch der Grafikprozessor zu den besonderen Hitzköpfen im System. Zwar kommen viele Grafikkarten heute mit aufwendigen Kühlungslösungen, doch was ist, wenn eine Übertaktung ansteht? Hier kann der Grafikkartenkühler Pacific V-GTX 10 Series von Thermaltake Abhilfe schaffen. Und nicht nur das, denn obendrein sieht er auch mit dem Acryl und der eleganten Backplate richtig gut aus. Wie genau das aussieht und ob der Kühler auch bessere Temperaturen mit sich bringt, das finden wir nun heraus.

Bevor wir nun mit dem Test beginnen, danken wir Thermaltake für die freundliche Bereitstellung des Testsamples und wünschen uns für die Zukunft eine weiterhin enge und gewinnbringende Zusammenarbeit.

Verpackung und Inhalt

Verpackung

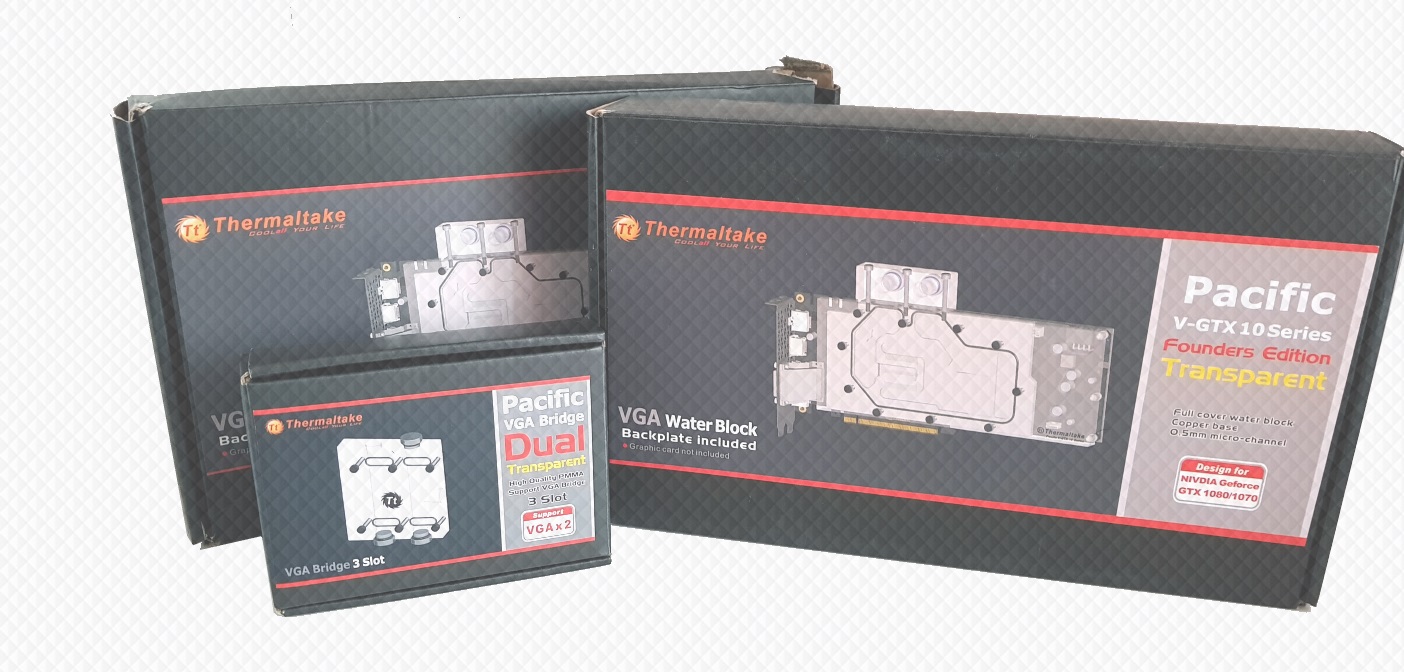

Wir werden in unserem Test gleich zwei NVIDIA GeForce GTX 1070 Founders Edition mit Wasser kühlen, daher war Thermaltake so freundlich und stellt uns zwei Kühler und die passende Brücke bereit. Die Kühler sowie auch die Brücke kommen in schwarzen Kartons mit Aufklebern, die über den Inhalt informieren. Im Inneren der Kartons geht es aufgeräumt zu.

Inhalt

Wir beginnen mit dem Inhalt der Kartons der Grafikkartenkühler. Im Karton finden wir neben dem eigentlichen Kühler und der schwarzen Backplate noch einige Schrauben samt Unterlegscheiben, sechs Wärmeleitpads, zwei Drehverschlüsse, Montageanleitung, Hinweisen, Garantieheft sowie einen Schraubendreher für die Standoffs.

Im Lieferumfang der Brücke befindet sich die Brücke aus Acryl sowie sechs Innensechskantschrauben, vier Gummi-Dichtungen, drei Drehverschlüsse, ein Innensechskantschlüssel sowie Montageanleitung, Hinweise und Garantieheft.

Details

GPU-Kühler

Der Kühler für die Grafikkarte besteht aus durchsichtigem Acryl und einer vernickelten Kupferplatte. Die Kupferplatte führt später die Wärme des Grafikprozessors sowie der Grafikspeicher und Spannungswandler an die Kühlflüssigkeit weiter. Die Kammer, in der sich nachher die Flüssigkeit bewegt, ist für einen hohen Wasserdurchfluss optimiert. An der Stelle, unter der sich nachher der Grafikprozessor befindet, ist eine Struktur mit Mikrokanälen eingelassen. Der Abstand zwischen den Kanälen liegt bei 0,5 mm, was eine bessere Wärmeübertragung gewährleisten soll.

Seitlich geht der Ein- und Auslass für die Flüssigkeit ab. Der Anschluss ist mit dem Kühlblock verschraubt und verfügt über insgesamt vier ¼“ Gewinde. Somit können normale ¼“ Fittinge verwendet werden.

Brücke

Die Brücke besteht komplett aus durchsichtigem Acryl und ersetzt die Ein-/Ausgänge des Grafikkartenkühlers. Insgesamt verfügt die Brücke über fünf ¼“ Gewinde. Somit ergeben sich mehrere Möglichkeiten die Brücke in Kombination mit den Grafikkarten in den Wasserkreislauf einzubinden.

Praxis

Montage

Dank der guten Montageanleitung mit vielen Illustrationen ist der Wechsel vom ursprünglichen Kühler auf den Thermaltake Pacific V-GTX 10 sehr einfach. Der Originalkühler ist in unserem Fall mit nur vier Schrauben an der Grafikkarte befestigt. Nachdem diese gelöst sind, entfernen wir die Wärmeleitpaste auf dem Grafikprozessor. Dafür nutzen wir hochprozentigen Isopropylalkohol sowie Wattestäbchen und Küchenrolle. Anschließend legen wir die Wärmeleitpads gemäß der Anleitung auf die Grafikspeicher und die Spannungswandler – nur dürfen wir nicht vergessen die Schutzfolie vorher zu entfernen. Anschließend versehen wir den Grafikprozessor mit Wärmeleitpaste. An dieser Stelle möchten wir darauf hinweisen, dass zwar die Wärmeleitpads – jedoch keine Wärmeleitpaste zum Lieferumfang gehört. Nun legen wir uns ein Stück Küchenrolle zurecht und legen den Kühler mit der Kühlfläche nach oben zeigend auf. Jetzt können wir die Grafikkarte einfach über den Kühler legen und verbinden beide Teile mit den beiliegenden Schrauben. Bevor wir die Schrauben befestigen, müssen wir noch die Federn und die Unterlegscheiben mit den Schrauben verbinden.

Anschließend setzen wir die Backplate auf und verbinden diese mit sechs großen Schrauben mit der Grafikkarte. Zwischen Backplate und Platine müssen jedoch zuvor die Kunststoffunterlegscheiben gelegt werden. Zum Schluss entfernen wir den seitlichen Anschluss für die Flüssigkeitszufuhr. Jetzt müssen nur noch die neuen Gummis in die Brücke eingelegt werden und jede Grafikkarte über jeweils 3 Schrauben mit der Brücke verbunden werden. Damit ist unser SLI-Gespann nun einsatzbereit.

Testsystem

Die Kühler testen wir in unserem neuen Testsystem auf einer Intel Skylake-X Plattform mit X299-Chipsatz. Zur Kühlung der Flüssigkeit kommen zwei 360 mm Radiatoren zum Einsatz, was für die Kühlung der beiden Grafikkarten und der CPU ausreichen sollte.

Die Verschlüsse haben wir gemäß der Anleitung eingeschraubt und anschließend die Grafikkarten mit Kühler in die entsprechenden Steckplätze eingesetzt. Allerdings konnten wir nicht die HB Bridge von ASRock verwenden, da diese circa einen Millimeter zu breit ist und somit mit der Verbindung kollidiert. Ein weiteres Problem eines solchen Setups ist, dass der Zugriff auf die Verriegelungen der PCIe-Slot nur sehr eingeschränkt möglich ist.

Unsere Kühlung ist so aufgebaut, dass die Pumpe die Flüssigkeit erst in die CPU pumpt. Von dort aus geht es in den ersten 360 mm Radiator und anschließend die beiden Grafikkarten. Zuletzt geht es von dort in den zweiten 360 mm Radiator und zurück in den Ausgleichsbehälter.

Temperaturen

In unserem Test belassen wir die Einstellung der beiden Grafikkarten bei den Standardwerten. So können wir herausfinden, ob noch etwas Übertaktungspotenzial vorhanden ist. Wir messen die Temperaturen mit dem Programm HWInfo. Wir lassen die Temperaturen in den jeweiligen Szenarien ansteigen, bis diese sich eingependelt haben. Im Worst Case erreichen wir eine Temperatur von maximal 67 °C im FurMark. Das ist ein Programm, welches dafür programmiert wurde, insbesondere Grafikprozessoren bis aufs Äußerste auszulasten. Zwar sind die Temperaturen im Schnitt nur etwa 10 °C besser als mit dem originalen Luftkühler. Jedoch ist zu bedenken, dass sich die beiden Grafikkarten und der Prozessor in einem Kreislauf befinden. Und außerdem kommt hinzu, dass die Lüfter auf den Radiatoren nur mit leisen 650 U/Min. drehen, während die Lüfter des originalen Kühlers mit knapp 3.000 U/Min. drehen mussten. Daraus resultiert ein wesentlich leiserer Betrieb unter Last.

Fazit

Derzeit sind die Thermaltake Pacific V-GTX 10 in Deutschland sehr schwer zu erhalten. In den USA liegen die Preise für ein Exemplar zwischen 135 bis 145 Dollar. Die Konkurrenz verkauft vergleichbare Grafikkartenkühler zu einem ähnlichen Preis. Die Verarbeitung ist sauber und die Montage ist dank der tollen Montageanleitung sehr einfach. Wir stören uns nur an zwei Kleinigkeiten, der fehlenden Wärmeleitpaste und der etwas zu breiten Brücke. Wobei wir hier auch darauf spekulieren würden, das Thermaltake die Wahl der richtigen Wärmeleitpaste dem Nutzer überlässt. Das Endergebnis ist, wie nicht anders zu erwarten, sehr gut. Die Temperaturen sind in einem Bereich, wo die Grafikkarten den Turbo-Boost halten können und noch dazu sehen die Kühler exzellent aus.

Pro:
+ Gute Verarbeitung
+ Schönes Design
+ Stabile Backplate
+ Einfach Montage

Neutral:
– Keine Wärmeleitpaste im Lieferumfang

Kontra:
– Brücke blockiert Platz für HB Bridge

Wertung: 9/10
