Thermaltake TOUGHPOWER PF3 1050W in der Vorstellung

Heute möchten wir euch das TOUGHPOWER PF3 1050W aus dem Hause Thermaltake vorstellen. Durch die in den letzten Jahren im Highend-Bereich gestiegene Leistungsaufnahme der Komponenten ist es wichtig, die Komponenten auch mit der ausreichenden Leistung zu versorgen. Dabei sollte aber auch darauf geachtet werden, dass das Netzteil genug Leistung zur Verfügung stellen kann und auch eine dementsprechende Leistungszertifizierung besitzt. Denn so kann auch zusätzlich im Betrieb noch Geld gespart werden, weil das Netzteil weniger Energie in Wärme (Verlustleistung) umwandelt. Das TOUGHPOWER PF3 1050W besitzt eine 80-Plus-Platinum Zertifizierung und bietet so einen sehr hohen Wirkungsgrad. Außerdem ist das PF3 1050W auch mit einem nativen PCIe 5.0 16-Pin Anschluss (12VHPWR) ausgestattet, um auch Nvidia Grafikkarten der neusten Generation direkt anschließen zu können. Was das PF3 1050W noch alles bietet, erfahrt ihr weiter unten.

Thermaltake bietet das TOUGHPOWER PF3 außerdem noch in den Leistungsklassen 750W, 850W und 1200W an. Alle Netzteile der Serie sind 80-Plus-Platinum zertifiziert.

Verpackung, Inhalt, Daten

Verpackung



Die Vorderseite der in Schwarz gehaltenen Kartonage zeigt akzentuiert von einem breiten grauen Streifen eine große Abbildung des TOUGHPOWER PF3 1050W. Zusätzlich ist in großen schwarzen Lettern die Produktbezeichnung, die Nennleistung, die Zertifizierung sowie der Hinweis, das es sich um ein voll modulares Netzteil handelt, zu sehen. Im unteren Bereich werden die besonderen technischen Features glänzend hervorgehoben. Auf der Rückseite links informiert der Karton noch genauer über die vorhandenen Features in schriftlicher Form und Diagrammen. Rechts daneben sind die Anschlussmöglichkeiten mit kleinen Bildern und ein Typenschild mit den Ausgangsspezifikationen abgebildet.

Inhalt



Neben dem TOUGHPOWER PF3 1050W befindet sich noch folgendes im Lieferumfang:

• 1x Kabeltransportbeutel
• 1x 24-Pin ATX Main Power – Länge 600 mm
• 2x 4+4 ATX 12 V – Länge 650 mm
• 2x PCIe (6+2-Pin) – Länge 500 + 150 mm
• 1x PCIe (6+2-Pin) – Länge 500 mm
• 1x PCIe 12+4-Pin (12VHPWR) – Länge 600 mm
• 3x SATA – Länge 500 + 150 + 150 + 150 mm
• 1x Peripheral (4-Pin Molex) – Länge 500 + 150 + 150 + 150 mm
• 1x FDD Adapter – Länge 150 mm
• 1x Kaltgerätestecker
• 4x Schrauben zur Montage
• 4x Kabelbinder
• Anleitung
• Garantiehinweise

Daten

Das TOUGHPOWER PF3 1050W besitzt alle Gängigen Schutzschaltungen zum Schutz der Hardware:

• Überspannungsschutz – OVP
• Unterspannungsschutz – UVP
• Überstromschutz – OCP
• Schutz vor Kurzschluss – SCP
• Übertemperaturschutz – OTP
• Überlastungsschutz – OPP

Details

Außen



Mit den Abmessungen von 140 x 150 mm ist das 1050W Kraftwerk von Thermaltake sehr kompakt. Das aus Stahlblech gefertigte Gehäuse besitzt eine schwarze Lackierung. Auf der Oberseite sind Lüftungsschlitze eingearbeitet, darunter ist ein 120 mm Lüfter zu sehen, der im Betrieb für die Zufuhr von Frischluft sorgt. Mittig ist noch ein schwarzer Aufkleber mit dem Thermaltake-Logo untergebracht. Ein Typenschild auf der Unterseite zeigt alle Leistungsdaten im Überblick.

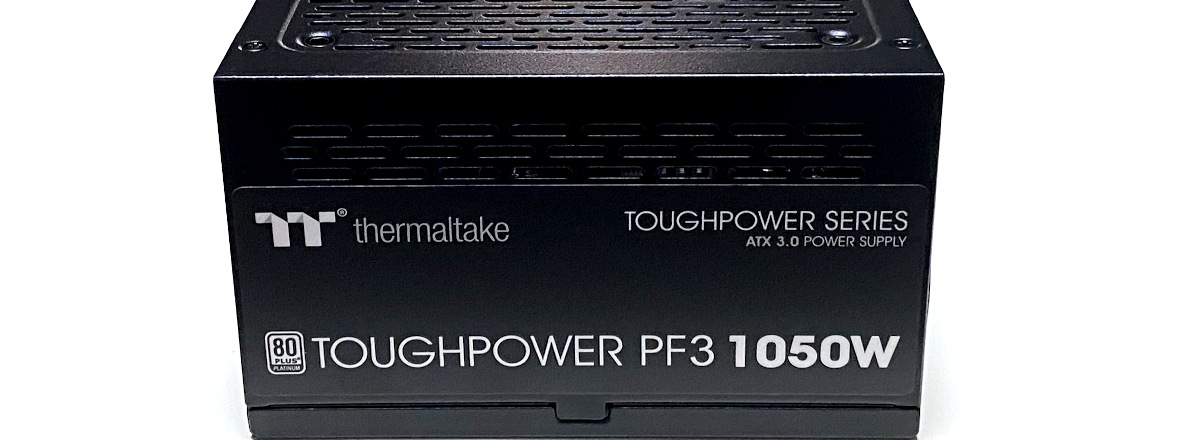

Auf der rechten und linken Seite sind im oberen Bereich weitere Lüftungsschlitze vorhanden. Den Rest der Fläche nimmt ein großer schwarzer Aufkleber ein, auf dem die Produktbezeichnung, die Zertifizierung, das Hersteller-Logo und der Hinweis ATX 3.0 Power Supply in weißer Schrift zu sehen.




Die Rückseite ist fast auf der gesamten Fläche mit Luftschlitzen versehen, damit ausreichend warme Luft aus dem Gehäuse gedrückt wird. Außerdem ist hier der Kaltgeräte-Anschluss und daneben der Ein-/Aus-Schalter untergebracht. Ein weiterer Schalter mit der Bezeichnung “Smart Zero Fan“ ist hier ebenfalls vorhanden, über den sich die Lüftergeschwindigkeit anpassen lässt, um das Lüftergeräusch im Betrieb zu minimieren. Dabei startet der Lüfter erst ab einer Last von 40 % und regelt dann die Drehzahl lastabhängig.




Auf der Vorderseite befinden sich alle Anschlüsse in Form von Buchsen mit Verpolungsschutz in zwei Reihen. Auch hier ist ein schwarzer Aufkleber mit einem Thermaltake-Logo angebracht.
Folgende Anschlüsse werden geboten:

• 1x 24-Pin ATX
• 5x 6+2-Pin CPU (4+4-Pin 12 V CPU) / PCIe
• 1x 12+4-PCIe (Max. 600W) GPU
• 4x Peripheral / SATA

Kabel



Alle Standard-Anschlusskabel sind als Flachkabel (Low-profile) ausgeführt, um ein gutes Kabelmanagement zu ermöglichen und gleichzeitig den Airflow nicht zu beeinflussen. Da das TOUGHPOWER PF3 einen nativen PCIe 5.0 Anschluss bietet, liegt auch ein Kabel mit einem 12VHPWR-Stecker dem Lieferumfang bei, dieses ist aber ein Rundkabel und ist mit einem schwarzen Mesh versehen. So können auch die neuen Nvidia-Grafikkarten der 4000er Serie ohne Adapter direkt angeschlossen werden.

Innen



Ein Blick ins Innere zeigt uns die schwarze Platine mit den verbauten elektronischen Komponenten. Hier kommen hochwertige Bauteile wie z. B. japanische Elektrolyt- und Polymer-Kondensatoren, die bis 105 °C temperaturstabil arbeiten, zum Einsatz. Auch alle Leistungstreiber wurden mit großen Kühlkörpern versehen und so angeordnet, dass sie gut im Luftstrom stehen, damit die erzeugte Wärme gut aus dem Netzteil abgeleitet werden kann. Unter dem Deckel befindet sich ein schwarzer 120 mm Lüfter von Thermaltake mit der Bezeichnung TT1225 und einer Stromaufnahme von 300 mA.

Um einen stabilen Betrieb zu gewährleisten, sind alle Restwelligkeiten (+12 V, +5 V, +3,3 V) niedriger als 30 mV (Intel-Standard 50 mV). Außerdem ist die Spannungsregelung der Hauptschienen mit ±2 % ebenfalls deutlich strenger ausgelegt. Durch den Einsatz des LLC- und DC-zu DC-Schaltungsdesigns besitzt die + 12 V Schiene zudem eine verbesserte Spannungsregelung. Mit einer Hold-UP-Time von mindestens 17 ms bei 100 % Auslastung wird vermieden, dass das System im Falle einer kurzen Stromschwankung abschaltet oder neu startet.

Praxis

Der Einbau in unser Testsystem ist dank der kompakten Bauform und modularen Aufbau schnell erledigt. Wir setzen das TOUGHPOWER Netzteil ins Gehäuse und verschrauben es mit den vier Schrauben aus dem Lieferumfang. Dann schließen wir die benötigten Kabelstränge an und erstellen ein sauberes Kabelmanagement. Die flachen Kabel lassen sich dabei gut verlegen und bieten auch die passende Länge, um die Hardware ebenso in großen Gehäusen gut anschließen zu können.

Um zu überprüfen, ob auch alle Spannungen stabil zur Verfügung stehen, betrachten wir die Spannungen im Idle und beim Gaming. Dafür verwenden wir die Software HWInfo. Wir starten unser Testsystem und ermitteln zunächst die Lastaufnahme im Idle, unser System verbraucht hier 137 W. Um zu ermitteln, wie viel Watt wir unter Last benötigen, starten wir das Game Dead Space Remake. Die Frostbyte Engine skaliert sehr gut mit CPU und GPU, hier gönnt sich unser System 572 W. Alle Spannungen bewegen sich während unserer Tests im Normbereich, auch bei der Lüfterlautstärke und Wärmeentwicklung zeigt sich das TOUGHPOWER PF3 1050 W von seiner besten Seite. Wir können den Lüfter zu keiner Zeit aus unserem Gehäuse heraushören.

Fazit

Das THERMALTAKE TOUGHPOWER PF3 1050W bietet viel Leistung, eine hohe Energieeffizienz und gleichzeitig eine kompakte Bauform. Auch der Lüfter arbeitet mit der integrierten Smart Zero Fan Technologie angenehm leise. Für die ausreichend langen Kabel stellt selbst der Einbau in großen Gehäusen kein Problem dar. Durch die native PCIe 5.0 Unterstützung und dem beiliegenden Kabel kann auch eine NVIDIA-Grafikkarte der neusten Generation mit 12VHPWR-Anschluss direkt angeschlossen werden. Derzeitig ist das THERMALTAKE TOUGHPOWER PF3 1050W ab ca. 220 € im Preisvergleich gelistet. Wir vergeben für das Gesamtpaket unseren Spitzenklasse-Award.

Pro:
+ Hohe Nennleistung
+ Kompakte Bauform
+ Voll Modular
+ 80-Plus-Platinum Zertifizierung
+ Nativer PCIe 5.0 Anschluss
+ Smart Zero Fan Technologie
+ Leiser Lüfter
+ 10 Jahre Garantie

Kontra:
– N/A
